胶带输送机的结构跟蛇簧联轴器的选用一、带式输送机的结构
1)输送机机头：由滚筒、皮带架、电机、减速机、开关、清带器等部分组成，输送机机身部分主要由H架、重梁、各类插销、上下托辊以、清带器以及通讯系统等部分组成；机尾主要由尾滚筒、皮带尾架、清带器以及护罩等部分组成。
2)驱动装置：主要由软启动装置(CST)、高压隔爆型三相异步电动机、蛇形簧联轴器、护罩及底架等几部分组成。
3)缓冲床：主要由多组材质为阻燃耐磨聚氨酯的缓冲托辊构成，安装在在每个受料点上，可有效避免质量较大物料直接撞击输送机造成输送带破损，输送机机架变形等现象。
4)传动装置：由机架、传动滚筒、改向滚筒组成。其结构主要为橡胶阻燃材料，小型输送机传动装置主要为钢质材料，通过胀套将滚筒与轴承连接。
5)张紧装置：一般安装在距输送机机头一定范围内，在输送机运转期间可通过张紧装置调节输送带张力，从而确保输送高效运转。

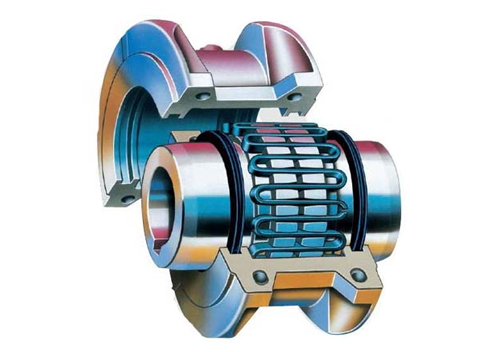

二、蛇形弹簧联轴器的选用
蛇形弹簧联轴器既具有挠性联轴器可以补偿两轴相对偏移的功能，也具有弹性联轴器的不同程度的减震和缓冲功能，还具有安全联轴器的过载保持功能，所以在重要场合使用的带式输送机中采用蛇形弹簧联轴器能够减少驱动装置与工作机的共振，还可以减少启动时对胶带的冲击。
选用蛇形弹簧联轴器需要输送机械的一些信息：(1)功率或扭距；(2)转速；(3)应用场合或被连接的设备类型；(4)被联结轴的直径及公差；(5)实际空间的限制情况；(6)特殊孔或完成孔信息及安装形式；(7)有无反向和刹车峰值载荷。根据以上信息初步确定蛇形弹簧联轴器的大类。
按所计算的扭距选出联轴器型号，检查被连接件的轴径是否超出所选型号最大轴径，如果超出应加大型号。
