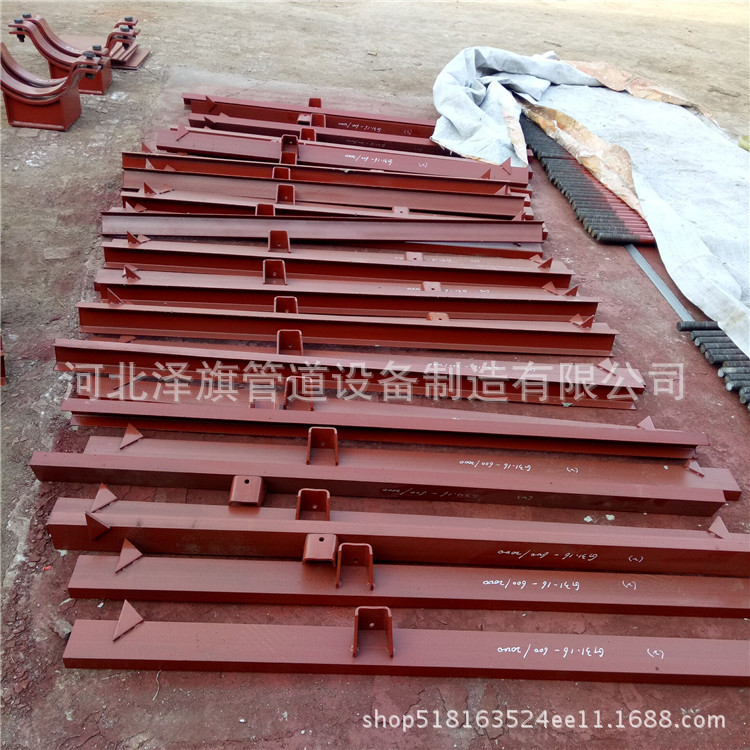

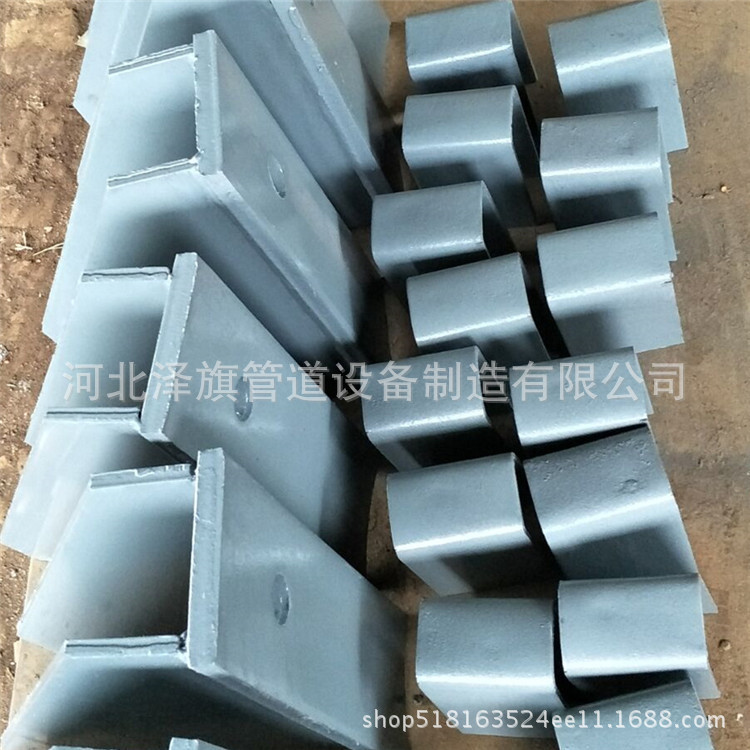

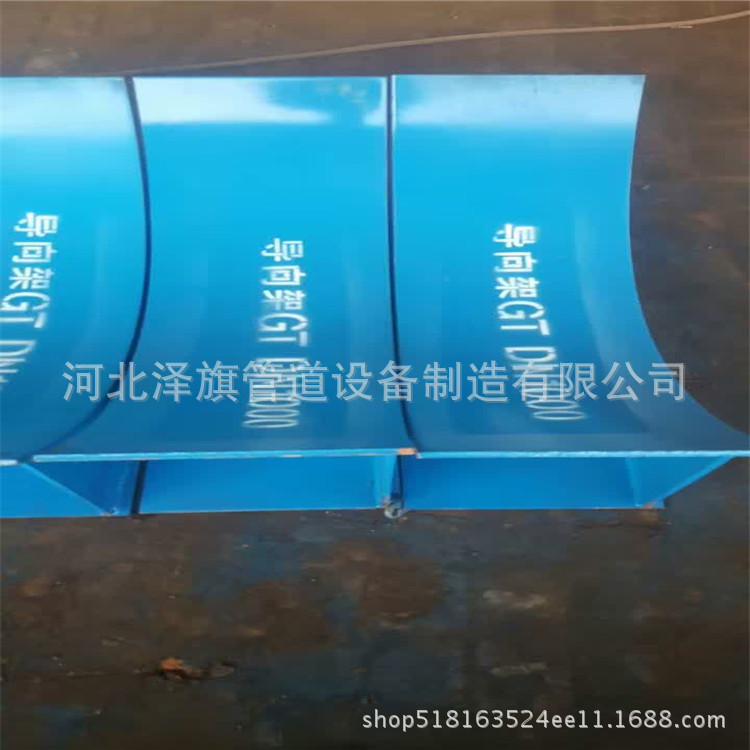

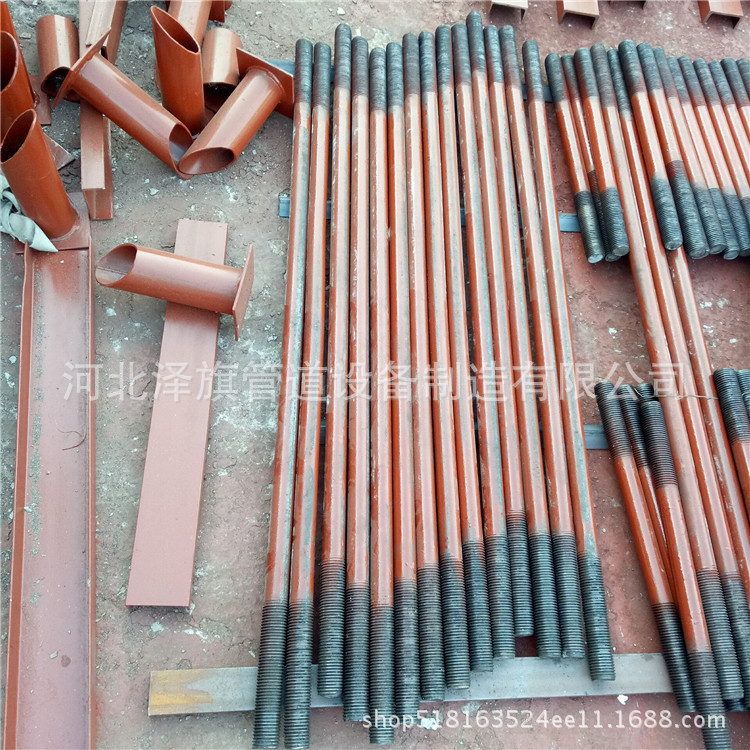

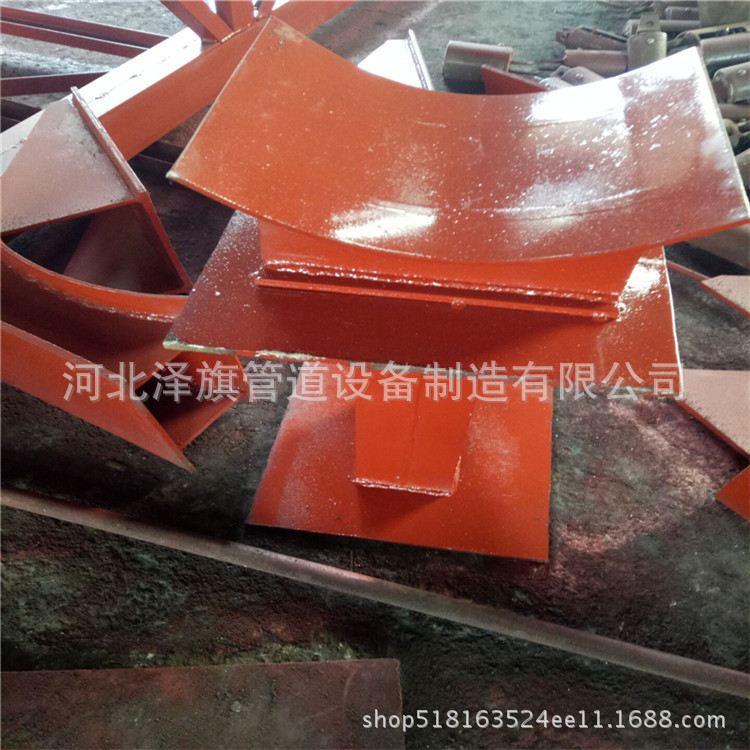

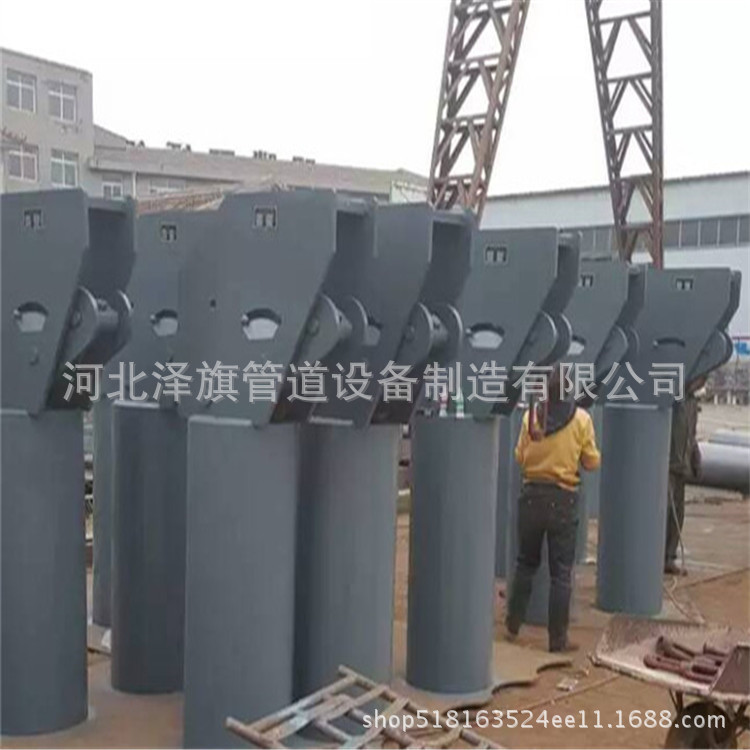

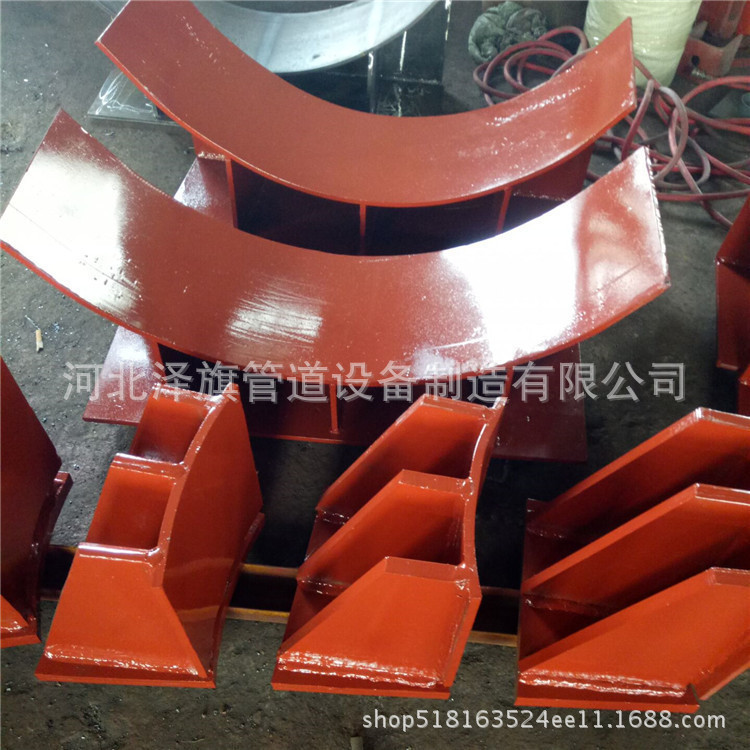

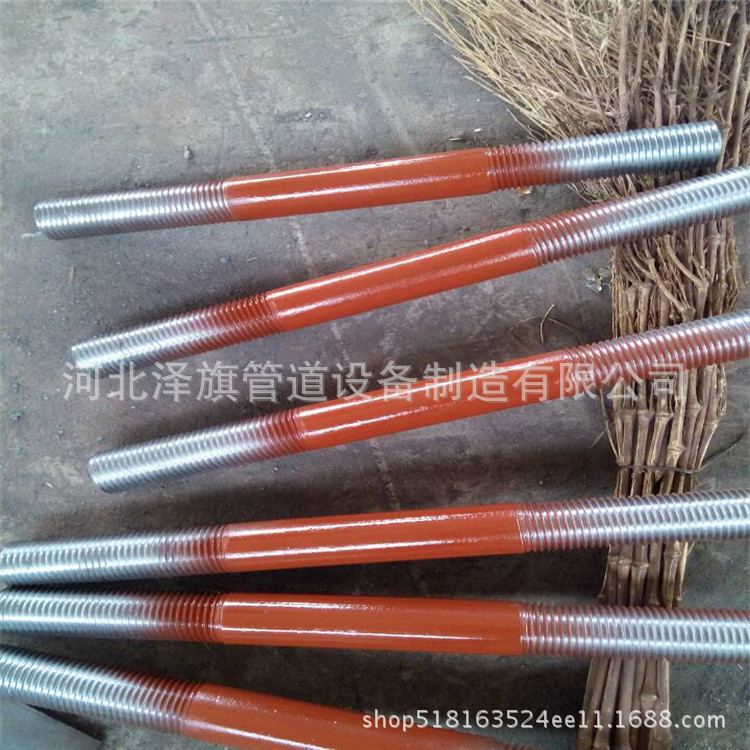

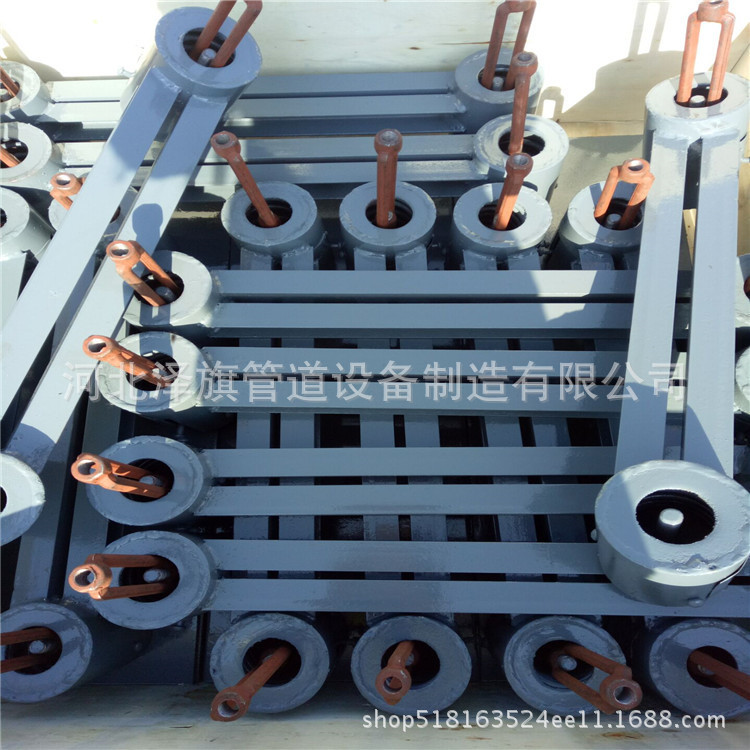

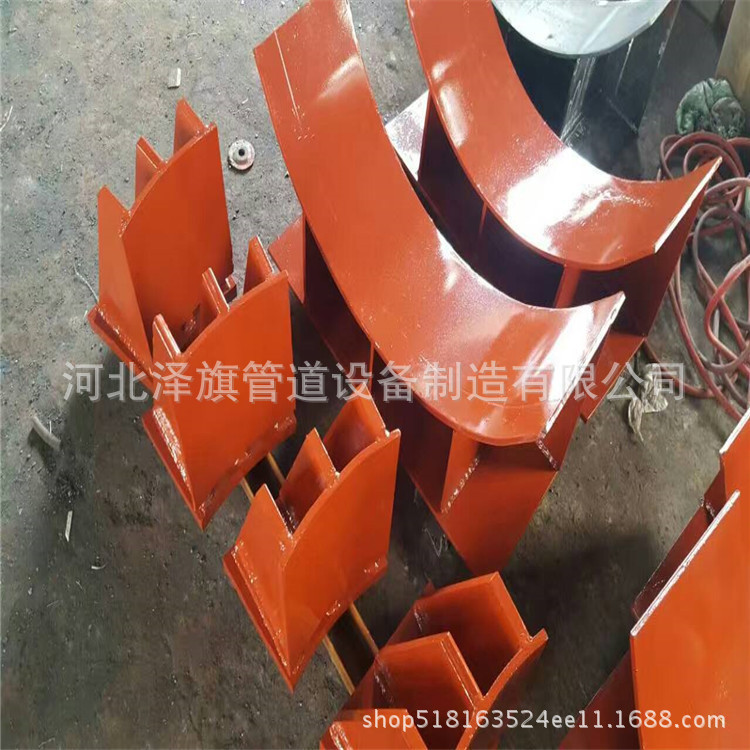

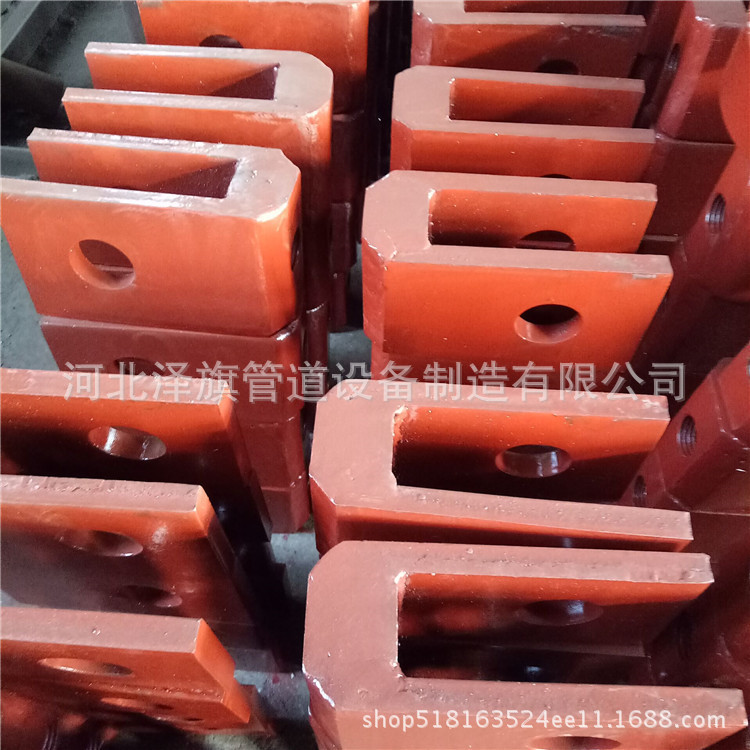

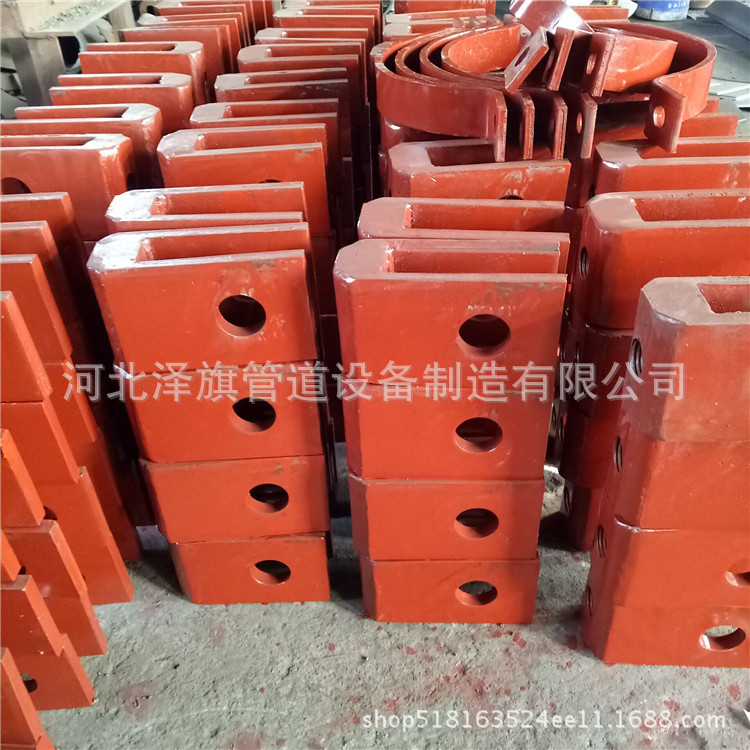

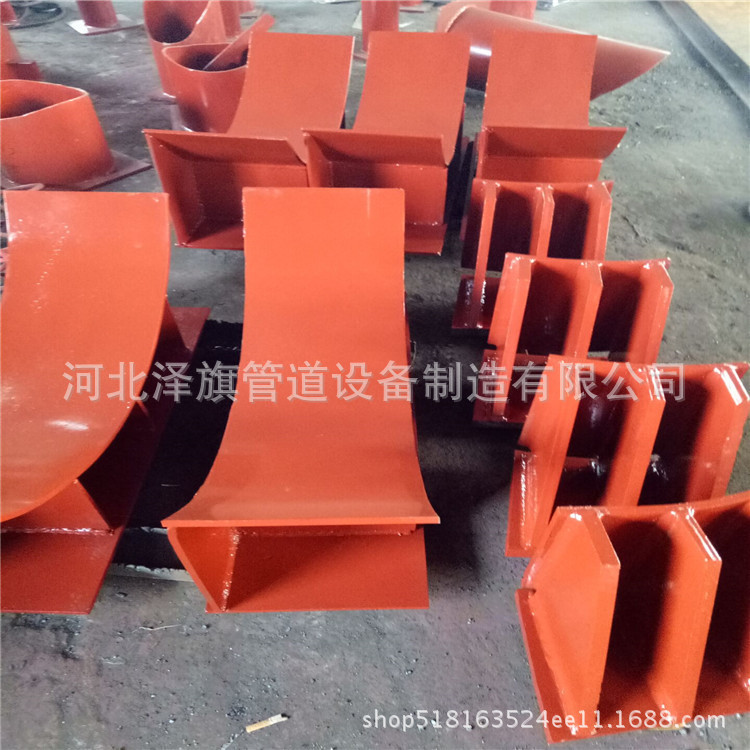

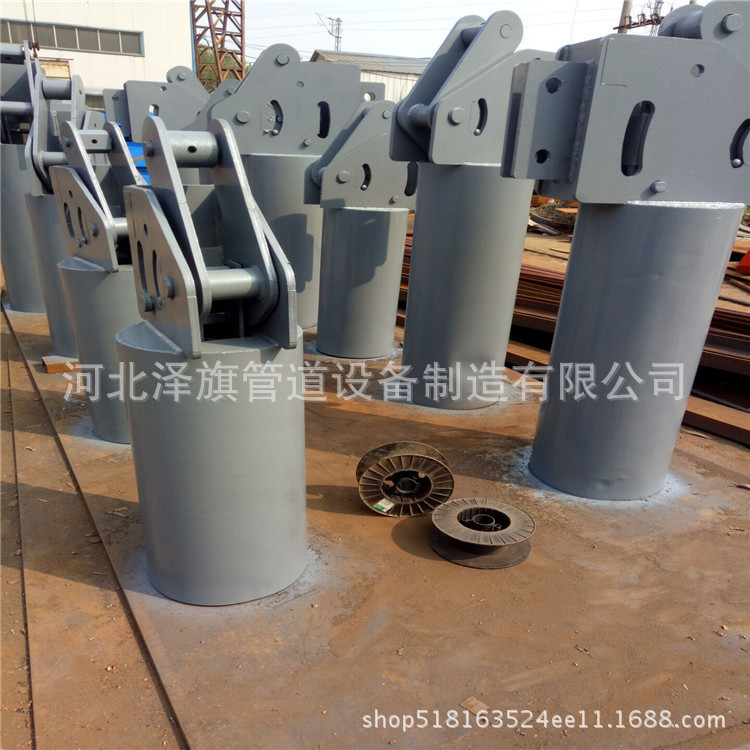

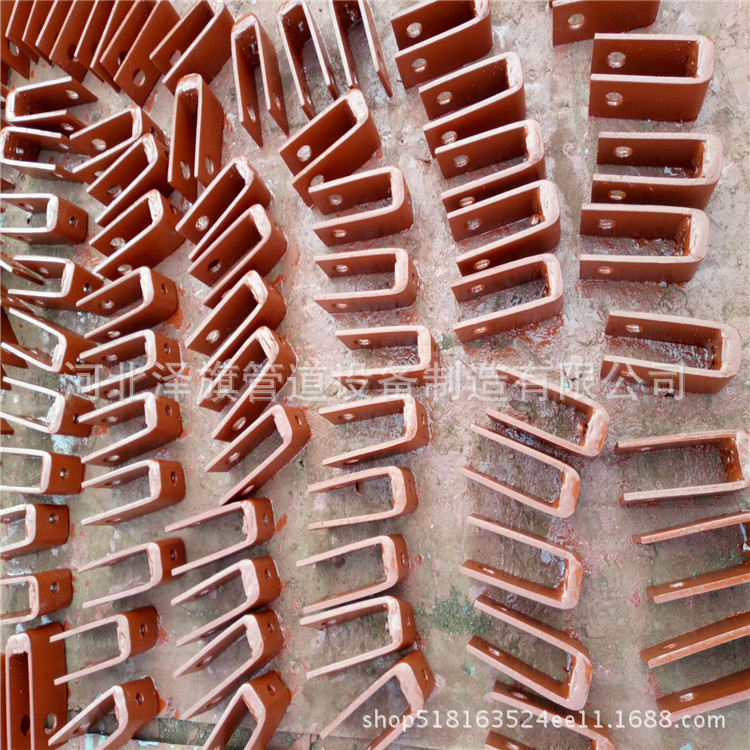

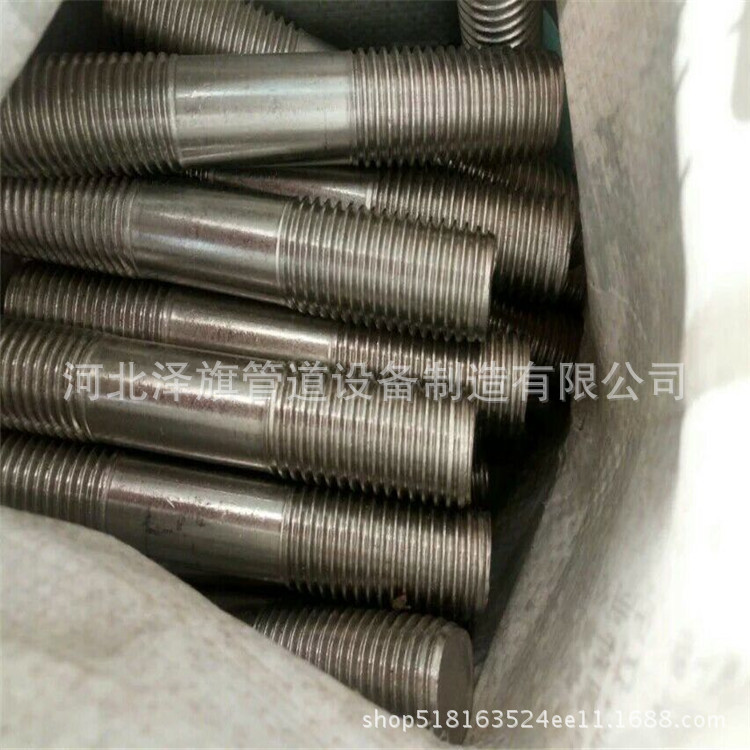

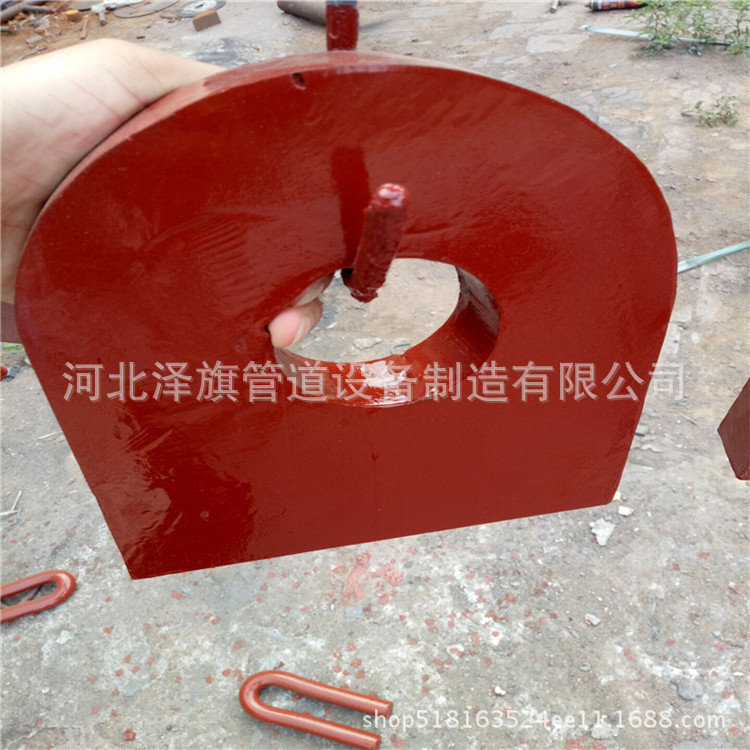

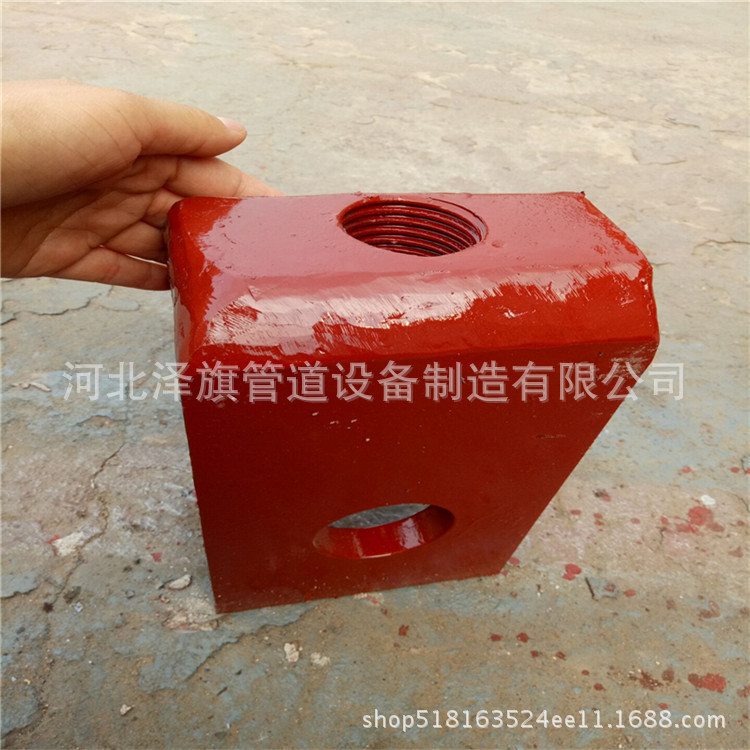

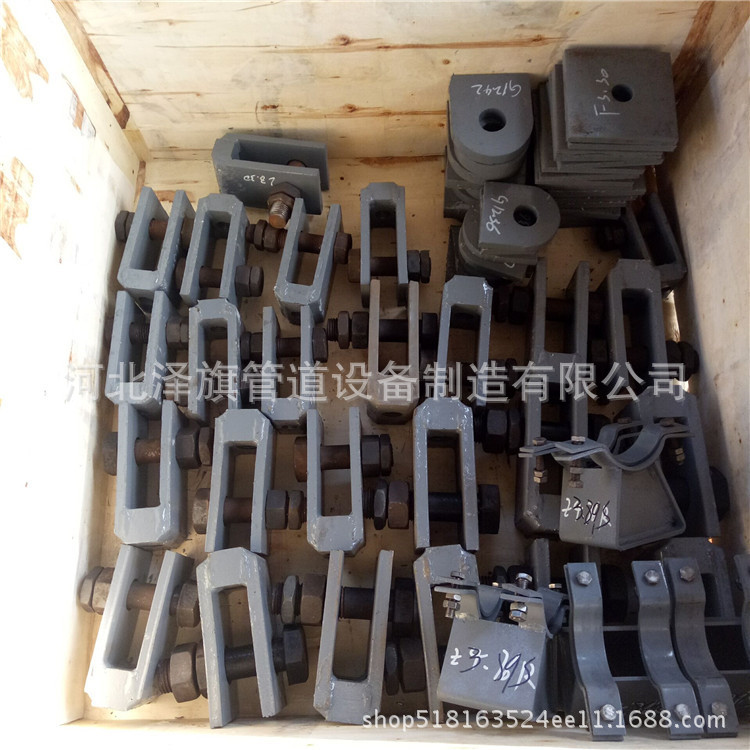

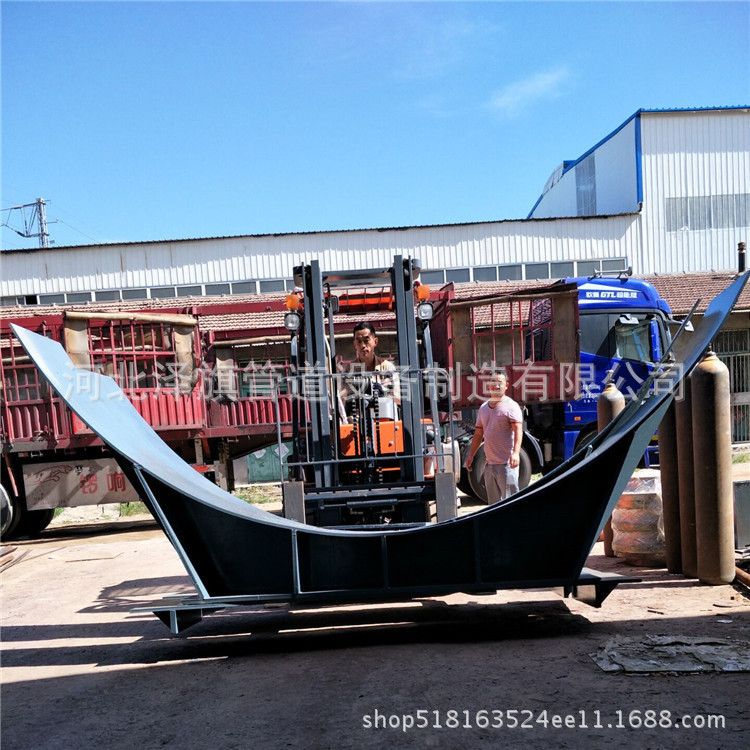

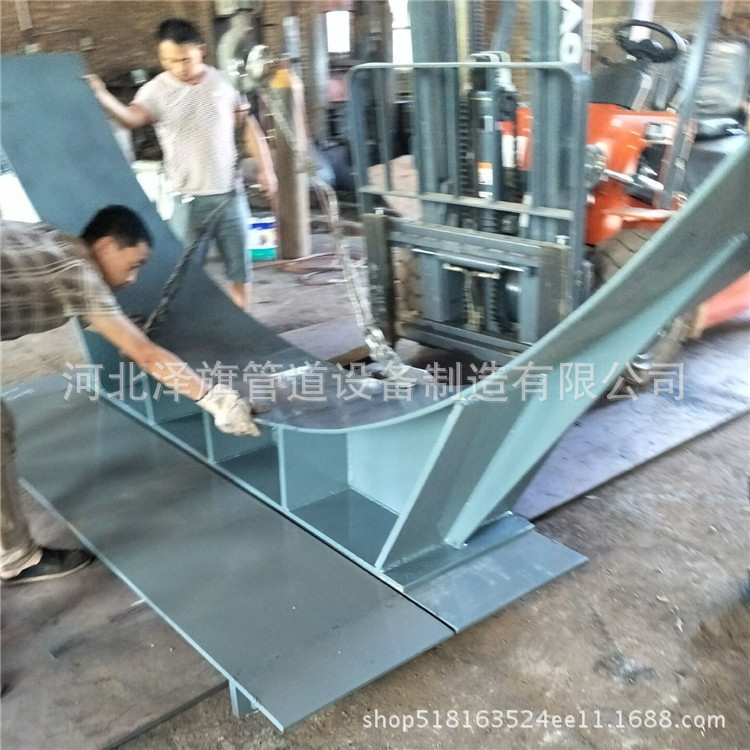

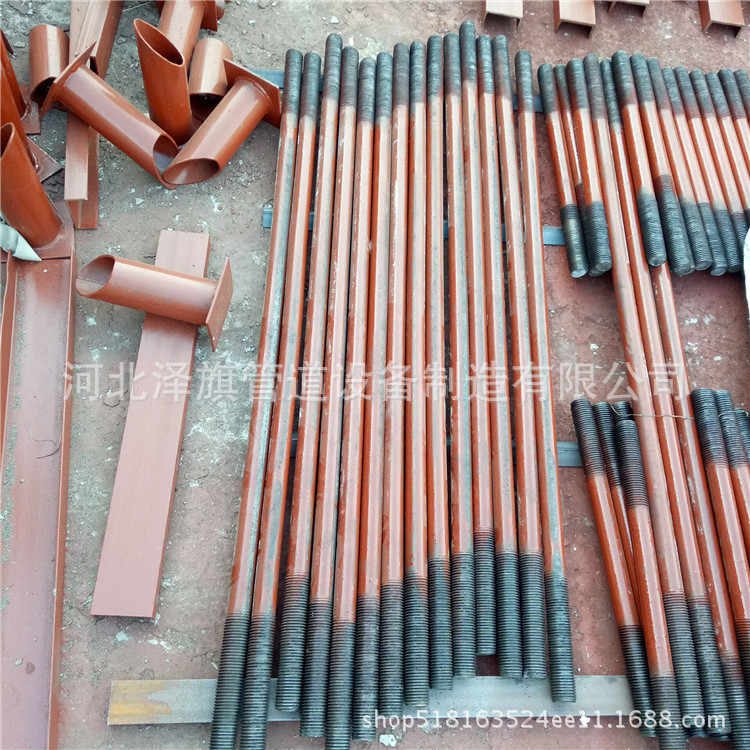

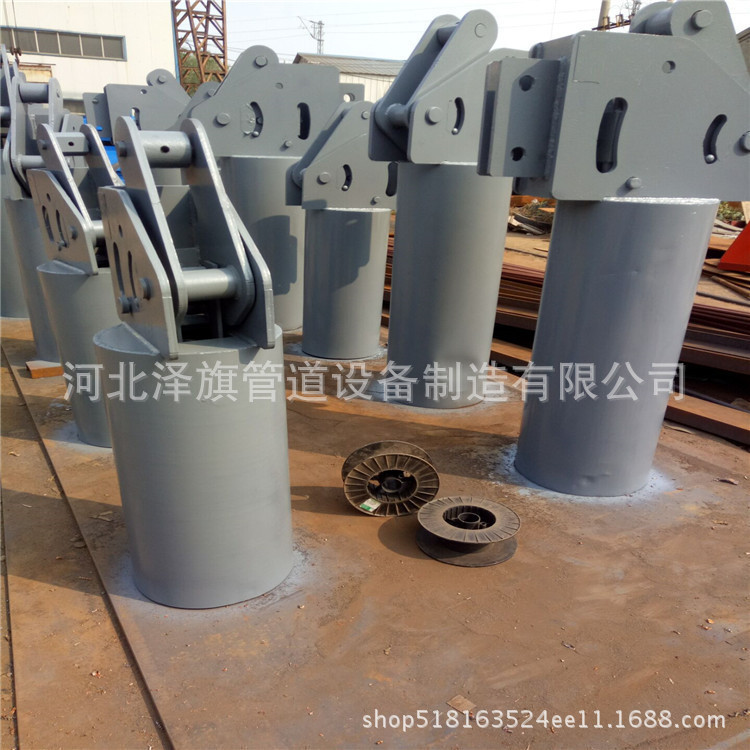

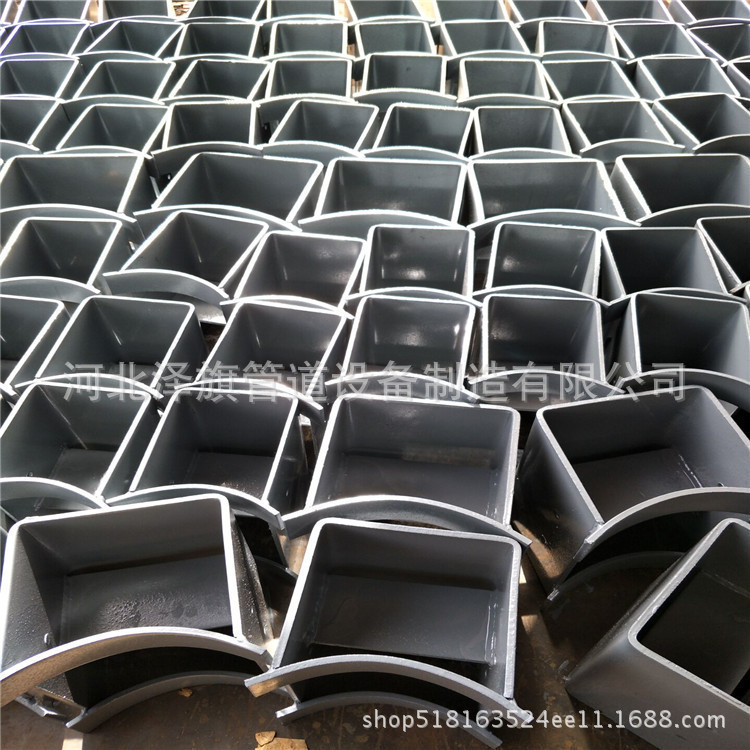

批103C形螺杆管夹103150299

 一、用途与原理

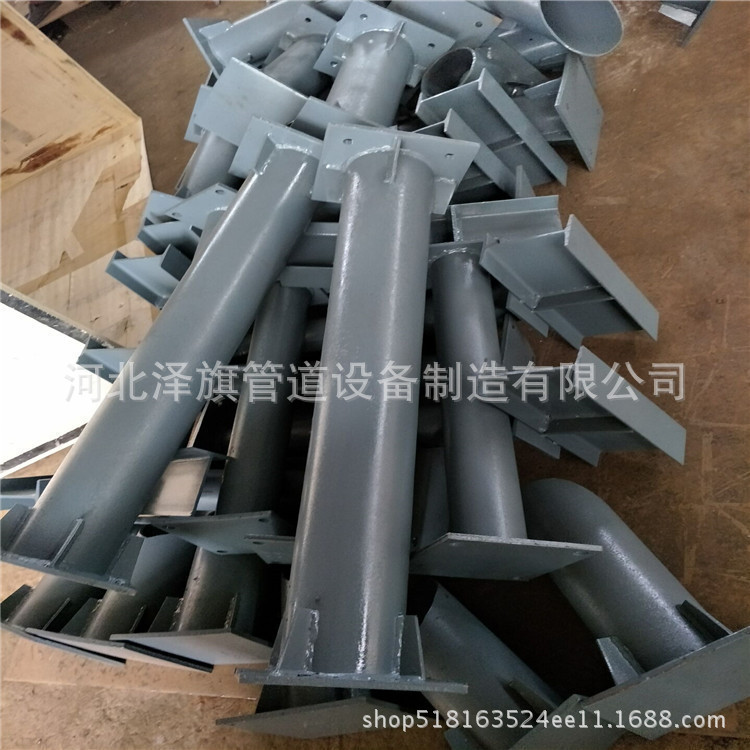

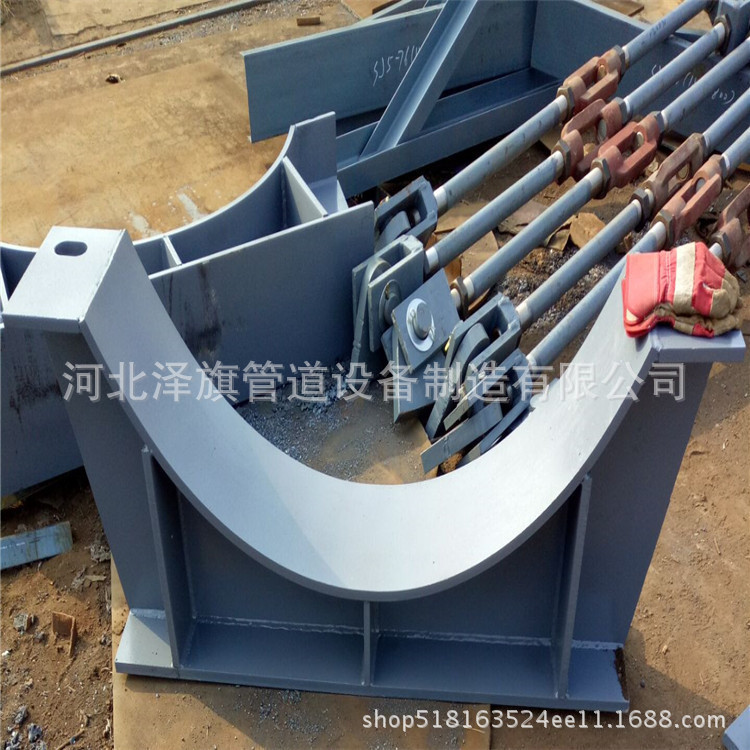

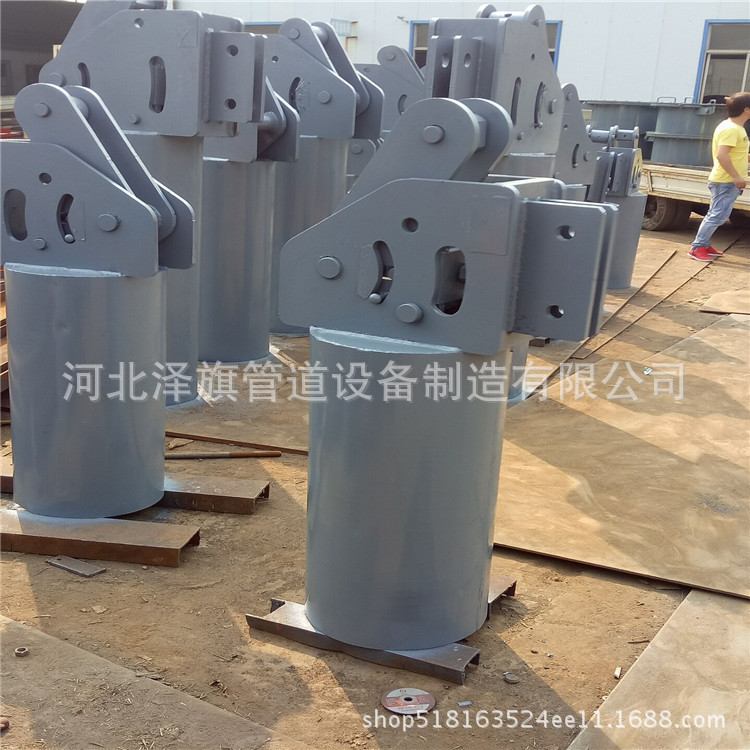

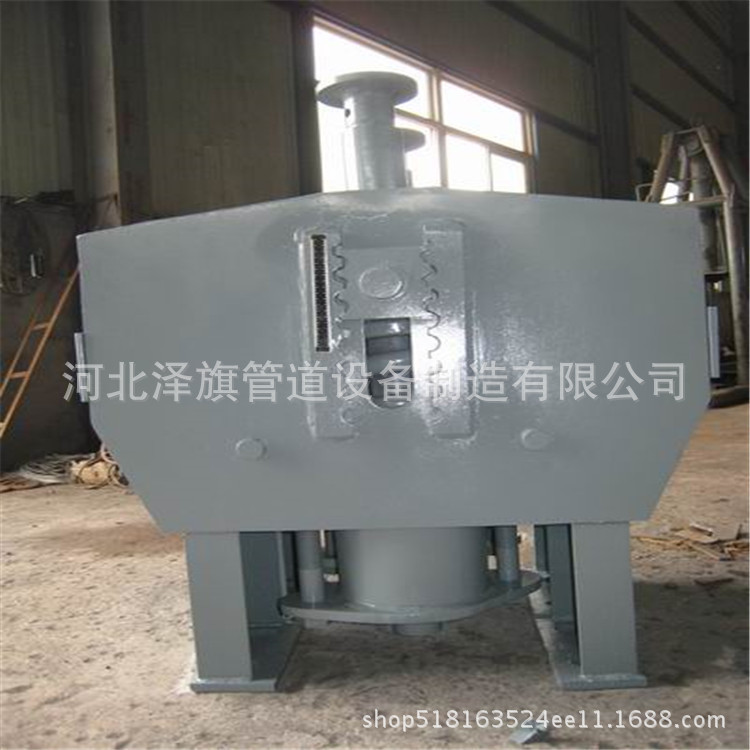

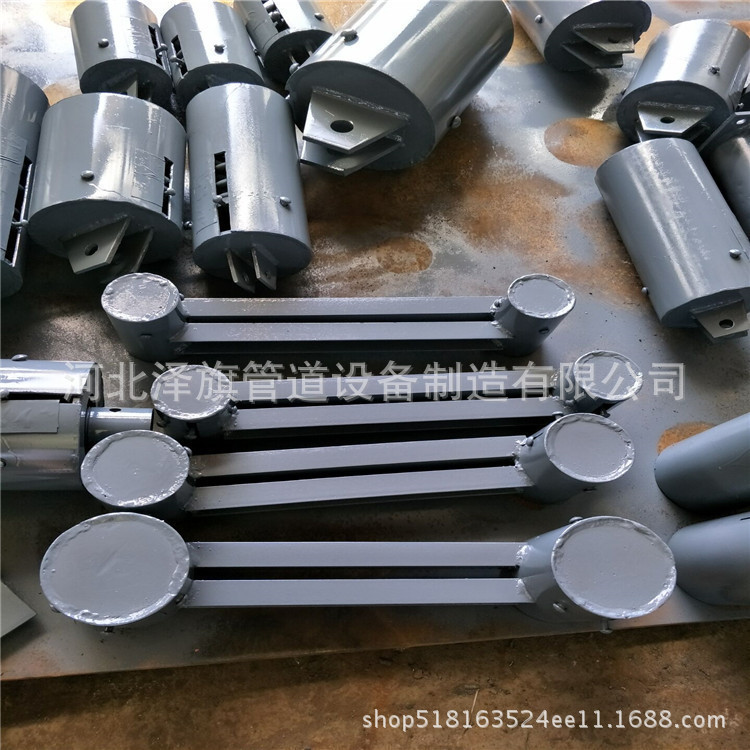

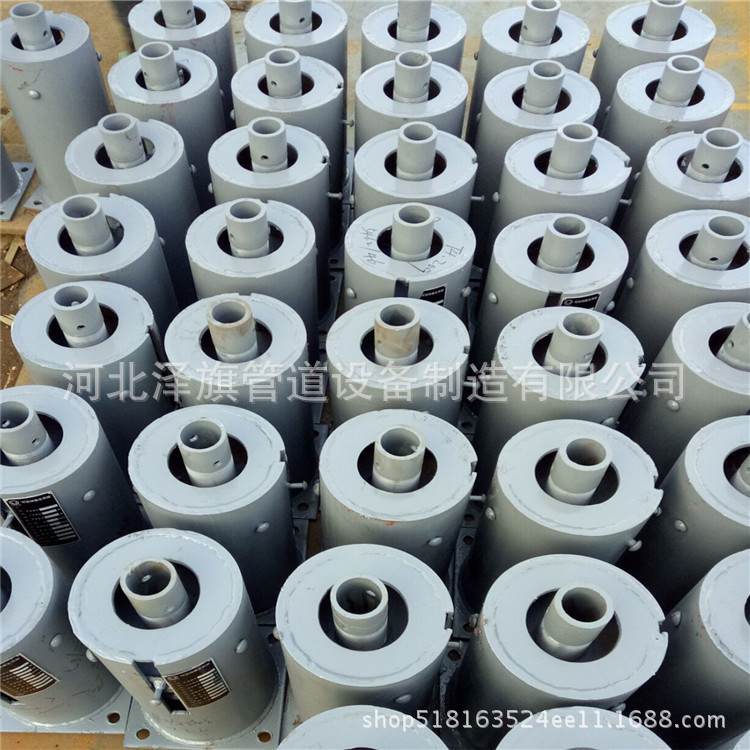

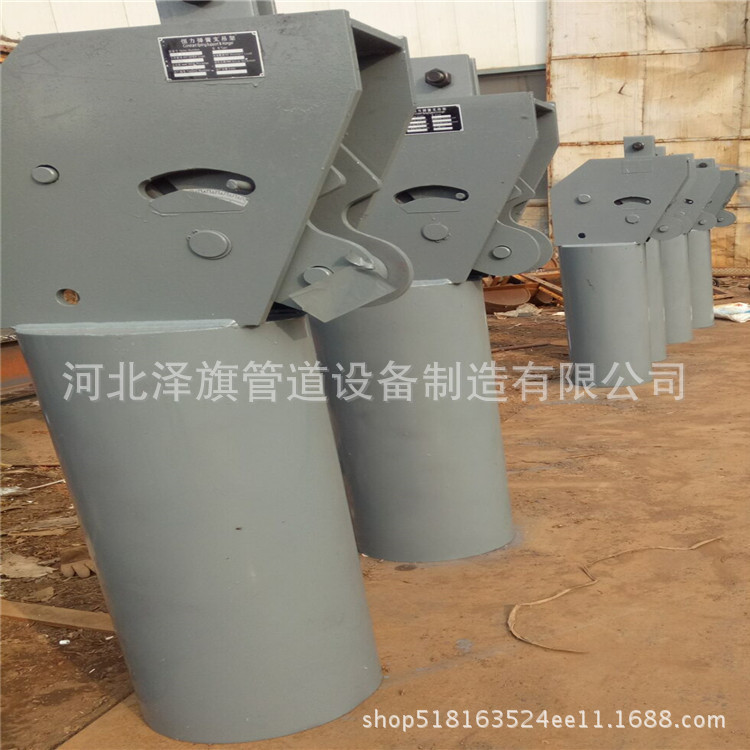

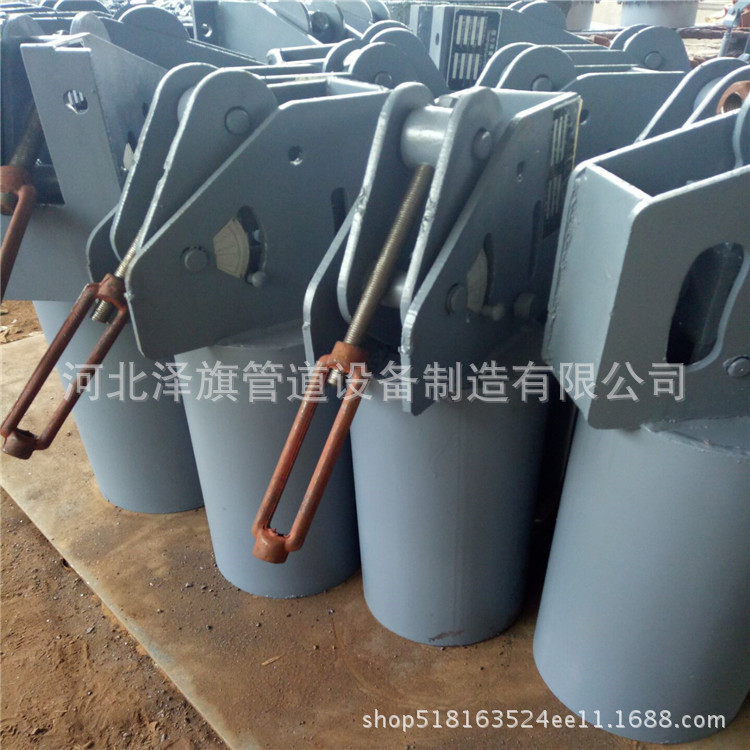

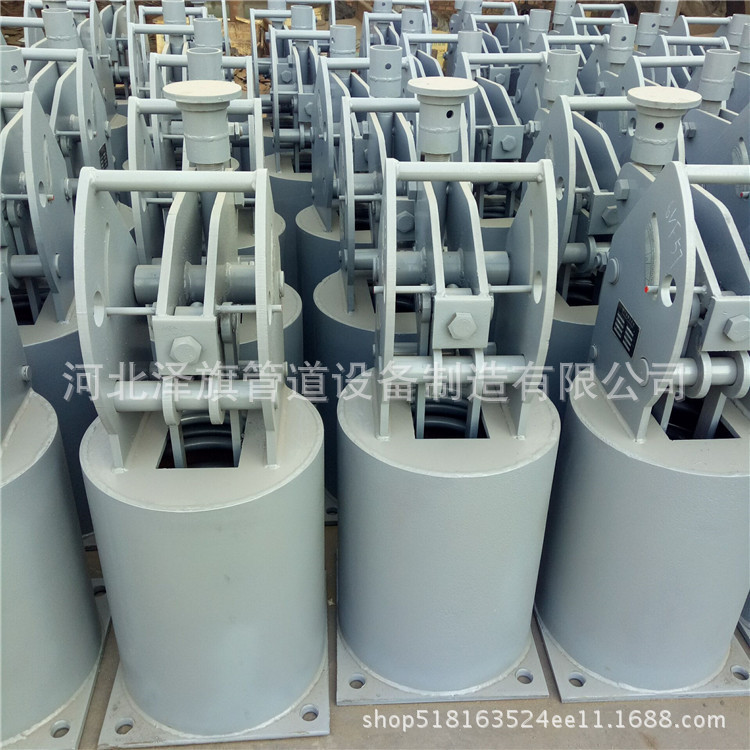

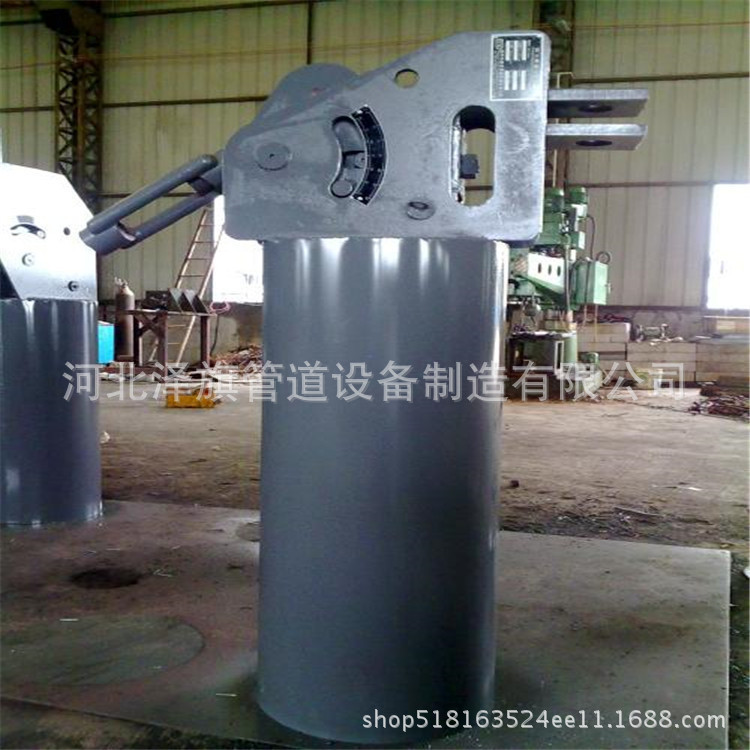

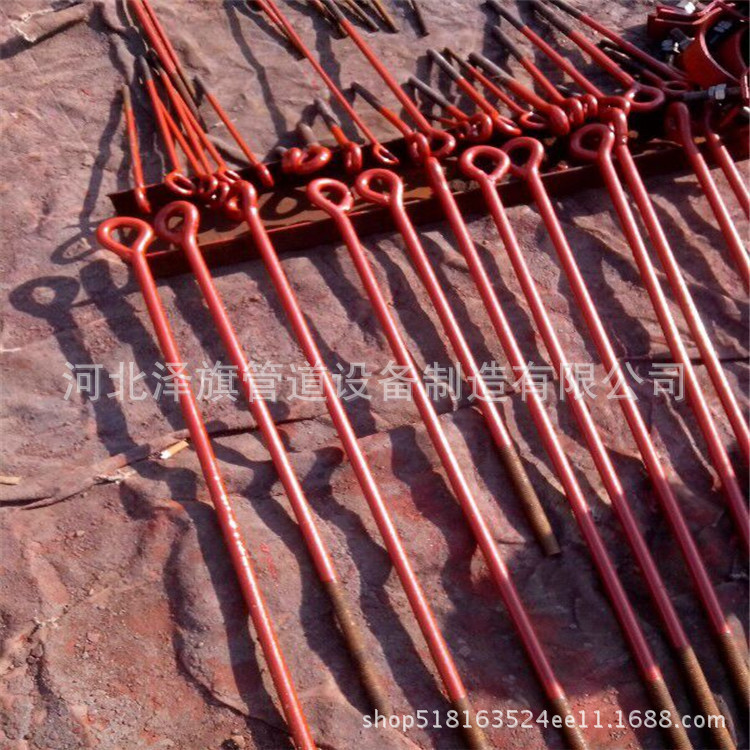

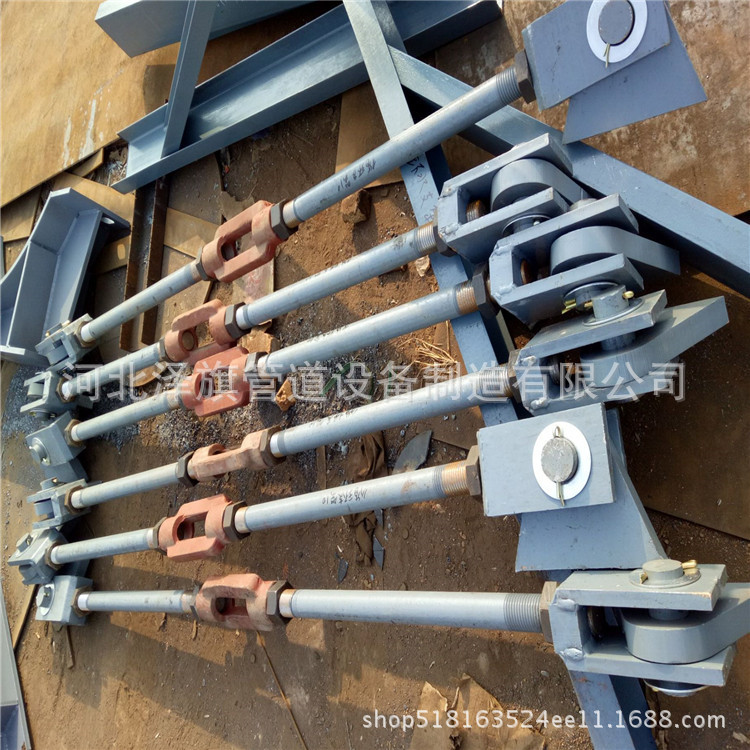

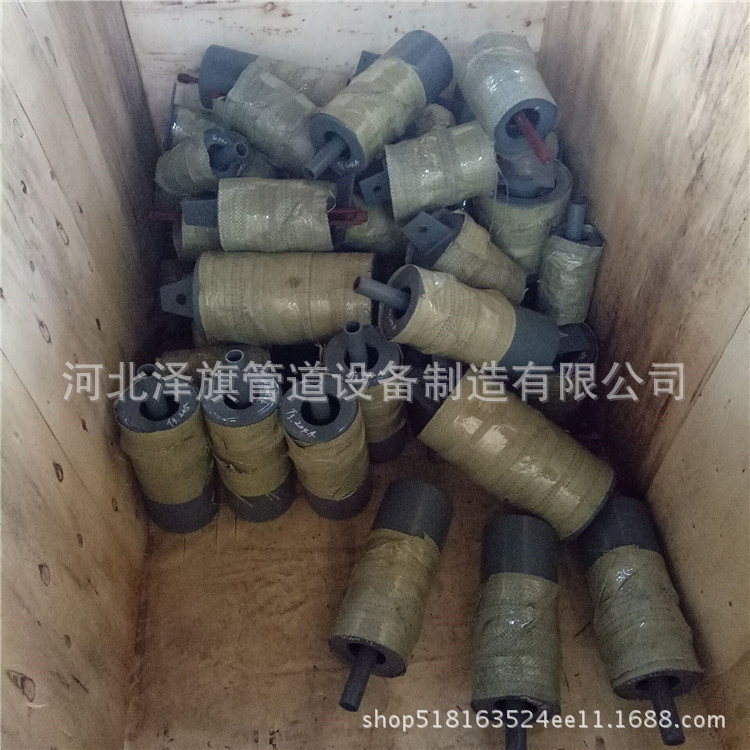

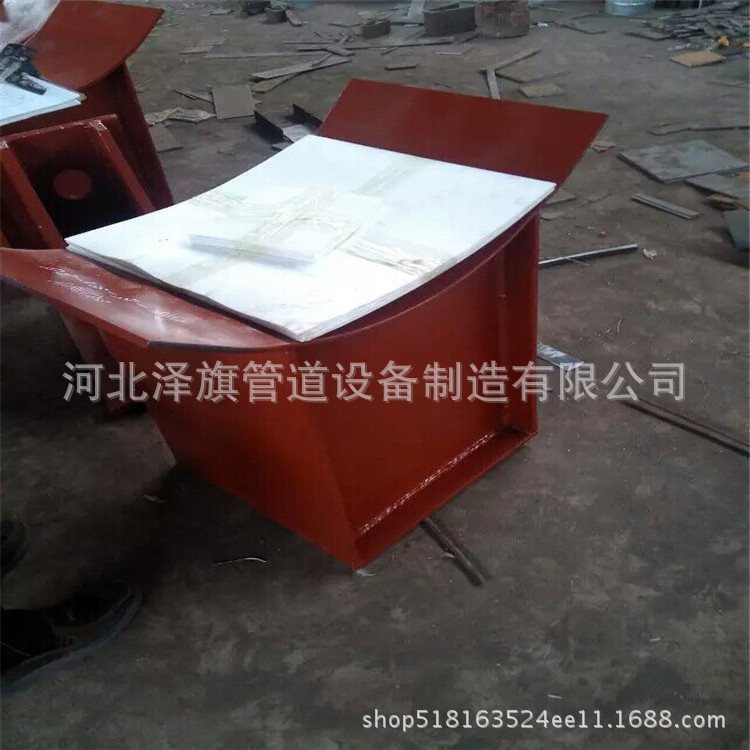

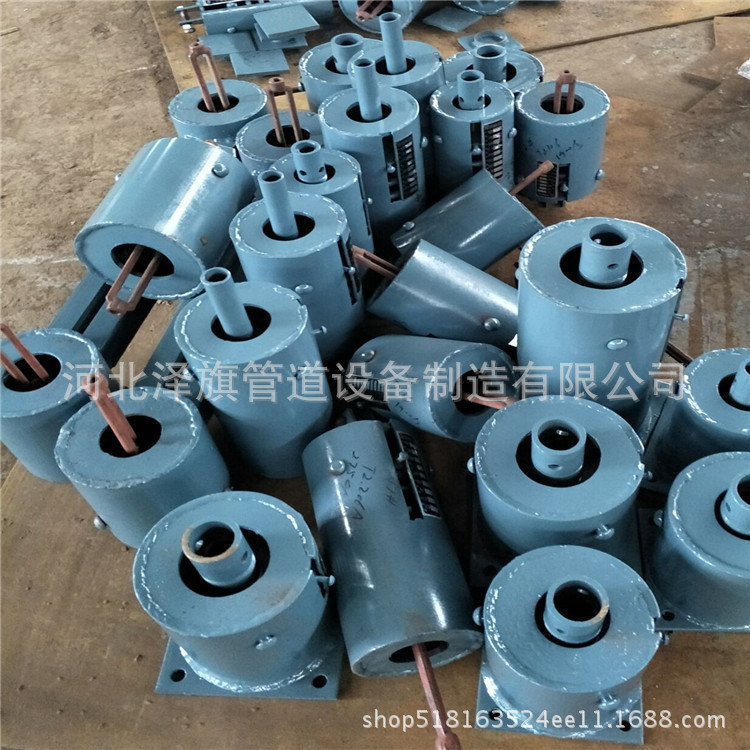

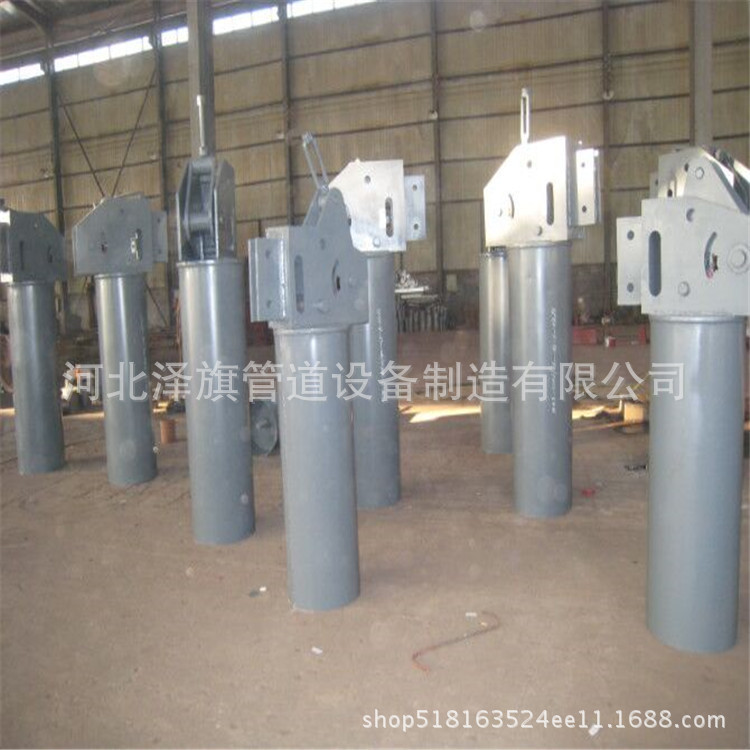

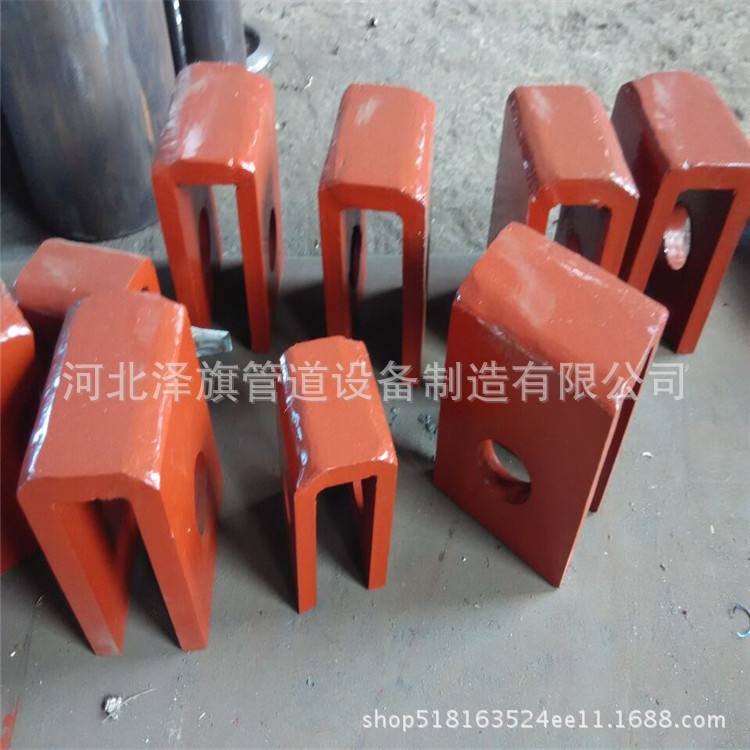

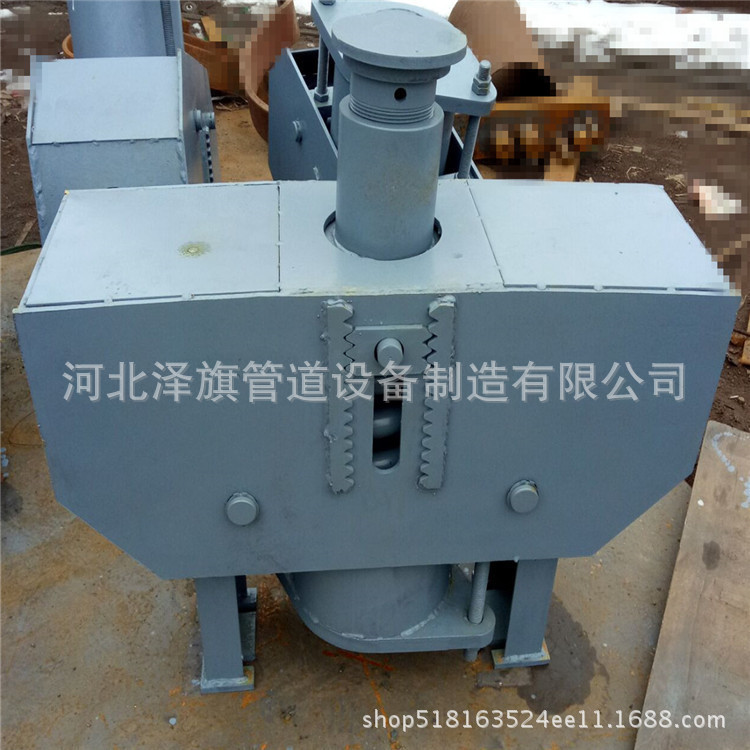

     弹簧支吊架主要用于电厂汽水管道或锅炉设备、在运行中产生热位移及其设备装置上。根据管道受力情况计算确定的弹簧支吊架工作和热位移要求，本厂将弹簧支吊架按照设计荷载进行整定：即弹簧预压并所定冷态荷载位置上；同时标上冷态时的理论理论工作位置。

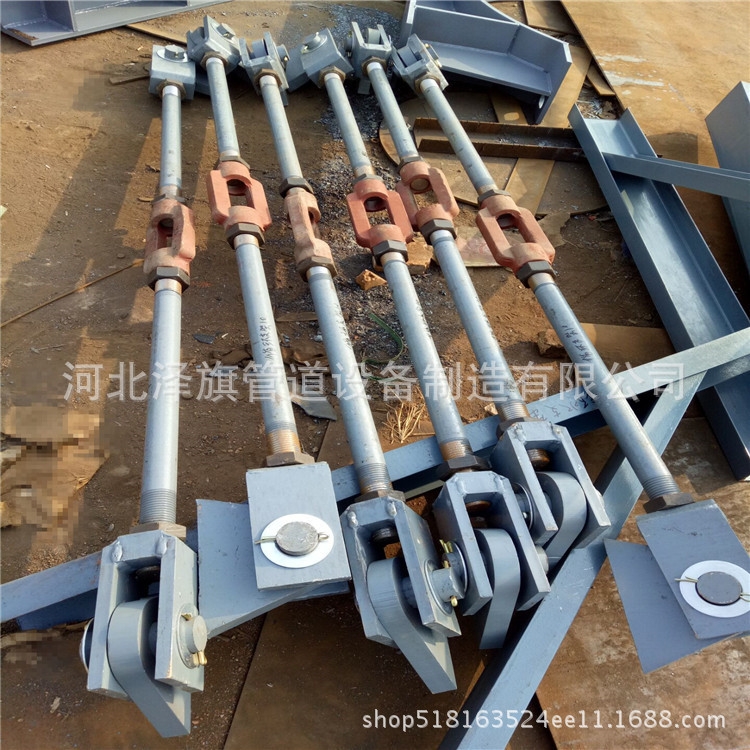

弹簧支吊架在出厂前制造厂进行了整定，当安装了到管道和设备上后，作有关螺纹调整，将所定销脱开，这时弹簧的实际承载就是设计所要求的冷态荷载。
二、型号、种类
     可变式弹簧支吊架有四大系列，主要是由西北电力设计院设计的 T1、T2、T3、T4、T5型系列、华东电力设计院设计的TH1、TH2、TH3型系列、TD系列（JB/J8130.2-1999）和化工设计院设计的VS系列，其系列的基本特性相同，承载力为20daN-21000daN。结构形式主要有悬吊式、支承式和并联悬吊支承式。
(三)、T、TH结构形式和型号表示方法：

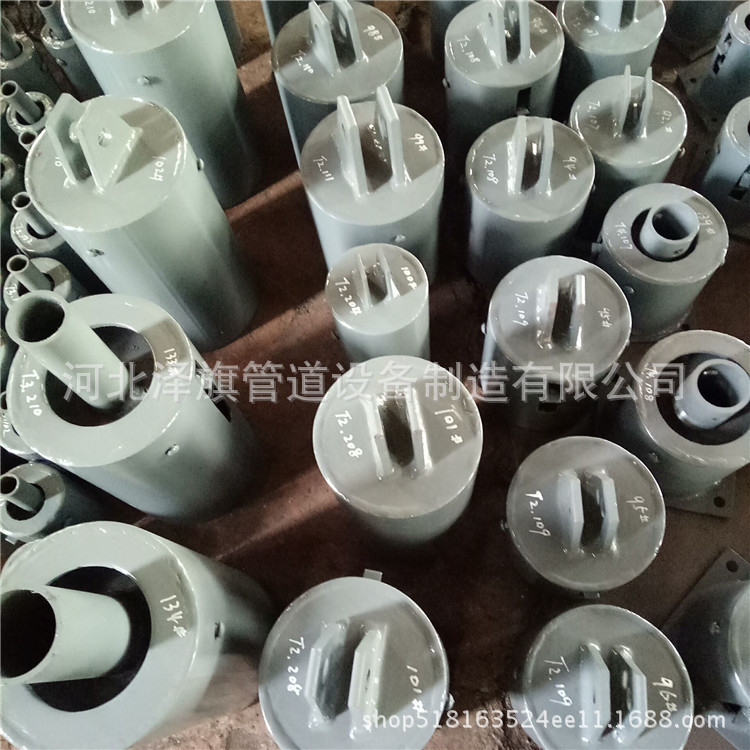

     本吊架根据安装形式分为中间连接吊架弹簧TH 1 上下连接吊架弹簧TH 2 、支架弹簧TH 3 三种型号。
     TH 1 又分为A、B、C三种类型；

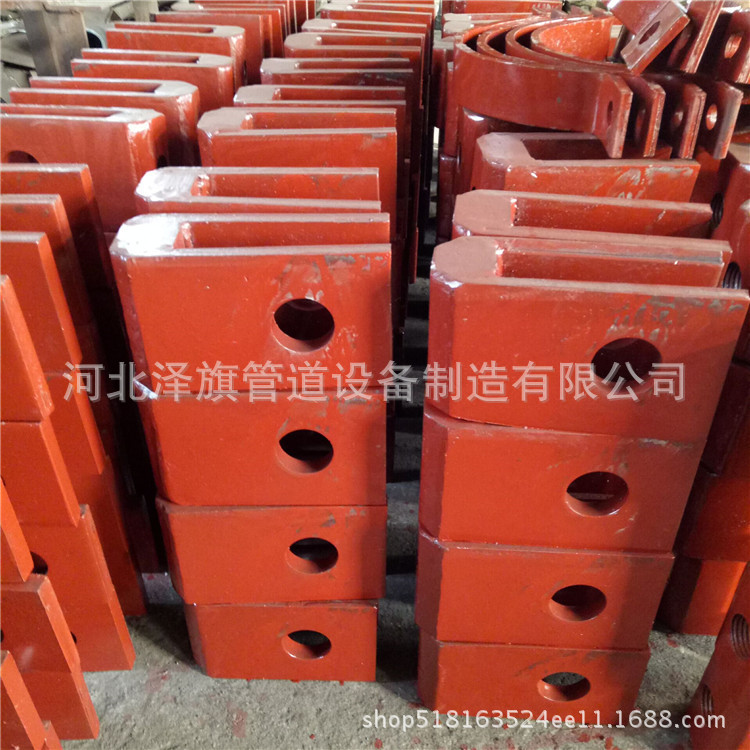

     TH 1 A( T1 )为单耳连接吊架弹簧；

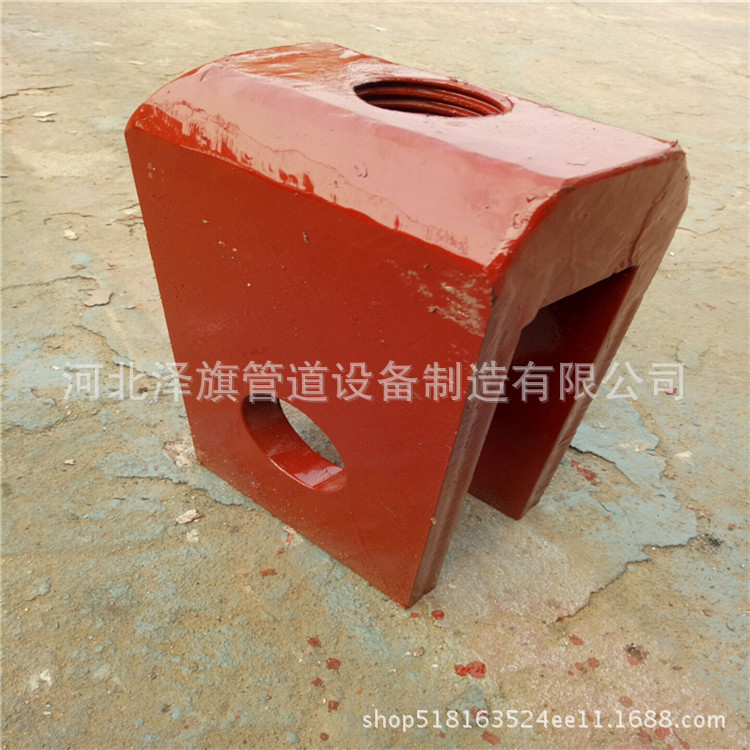

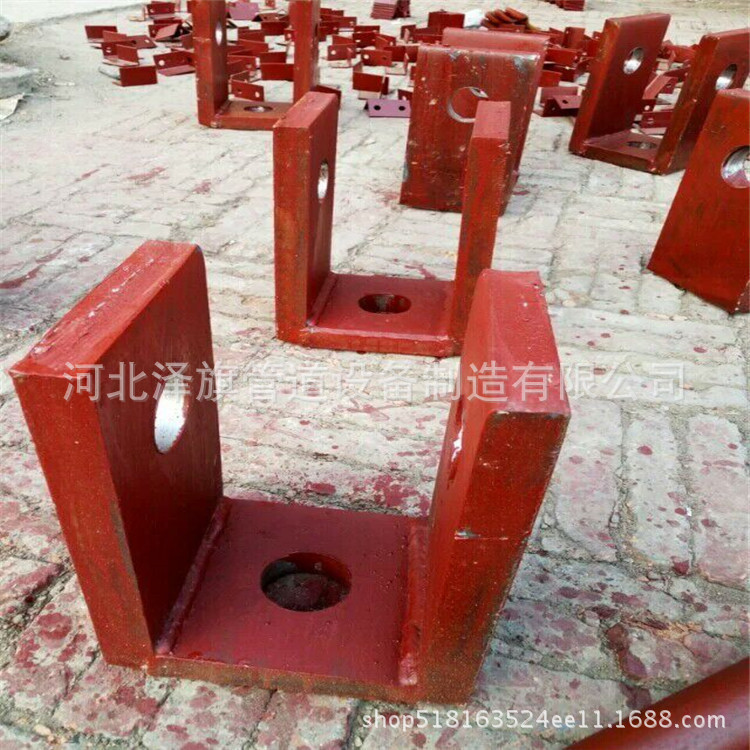

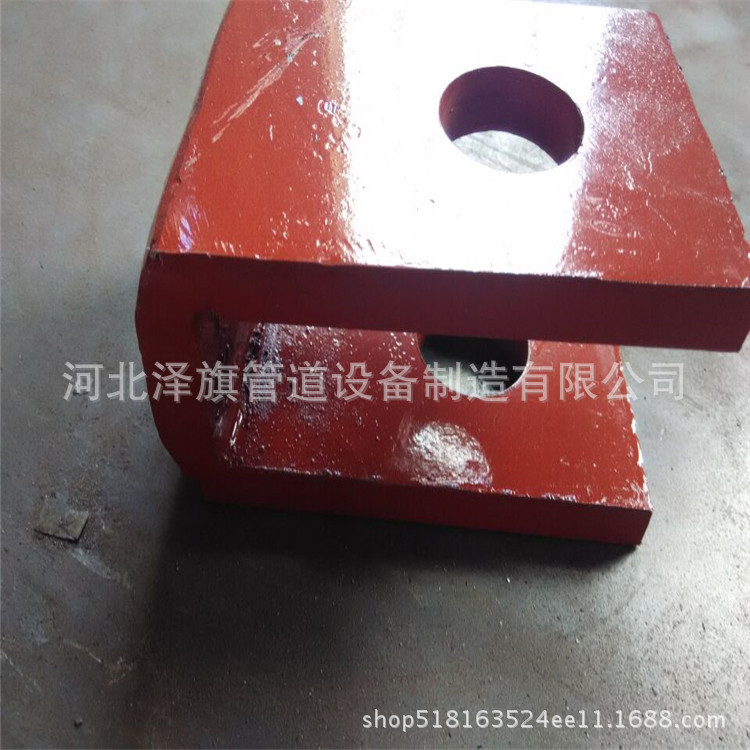

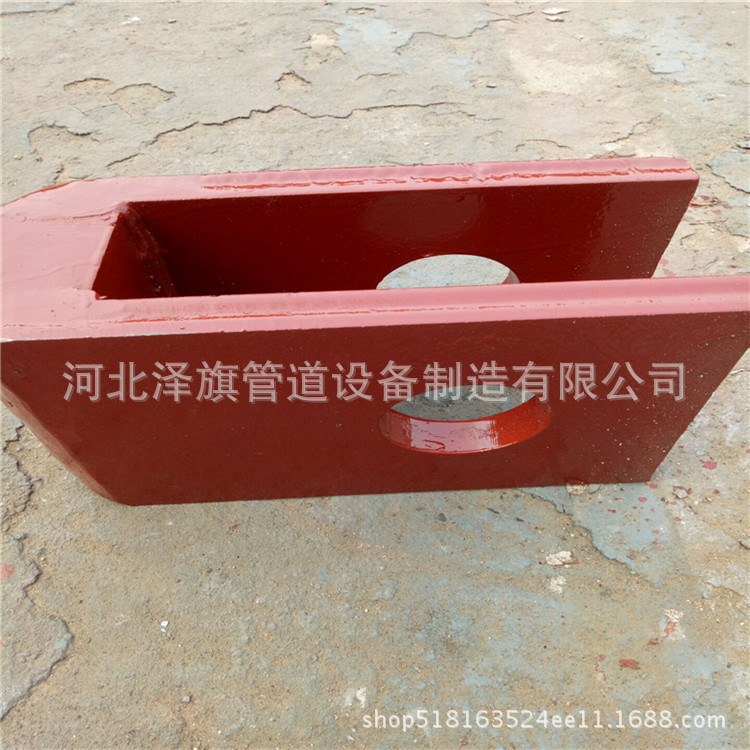

     TH 1 B( T2 )为双耳连接吊架弹簧；

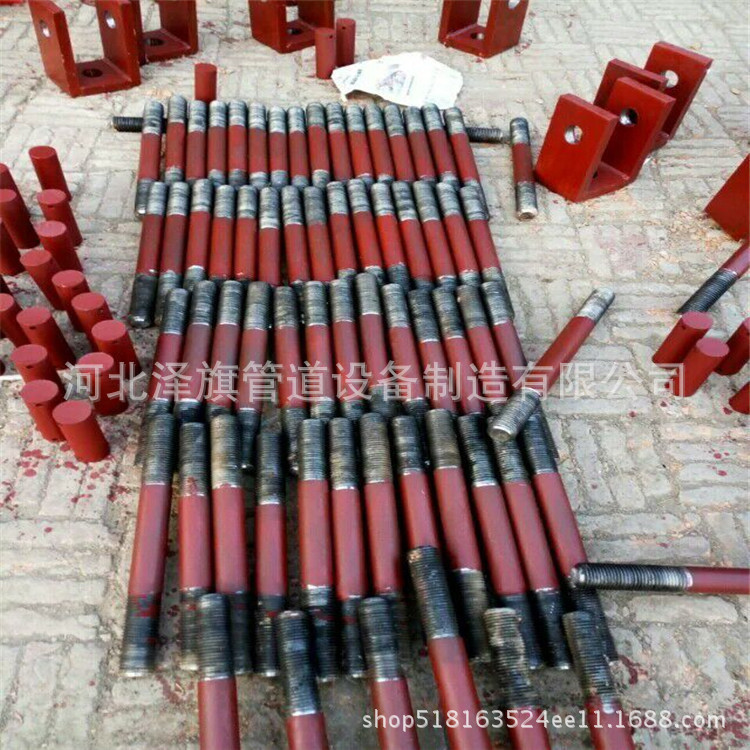

     TH 1 C为螺纹连接吊架弹簧；
     这三种类型弹簧，主要用于悬挂在钢梁、管梁、底板上。

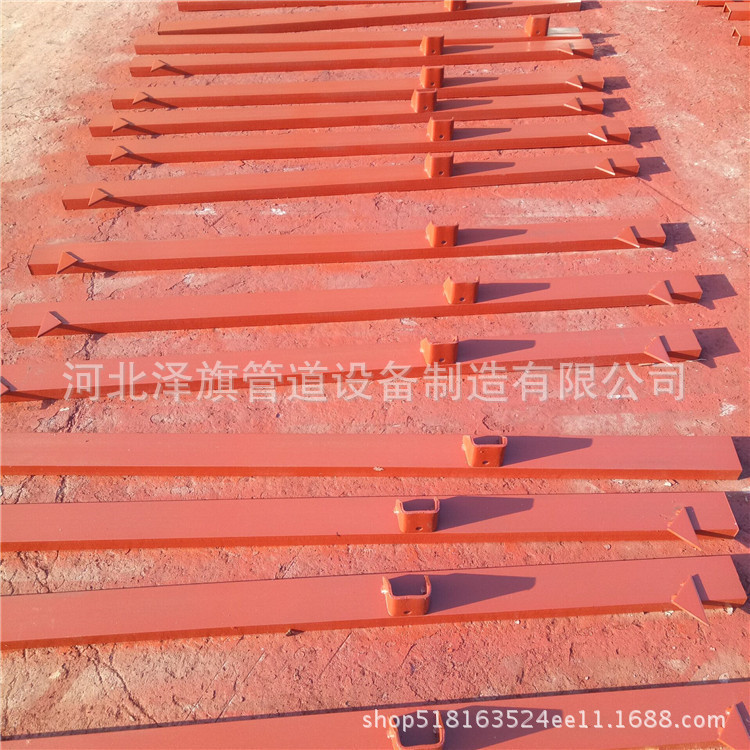

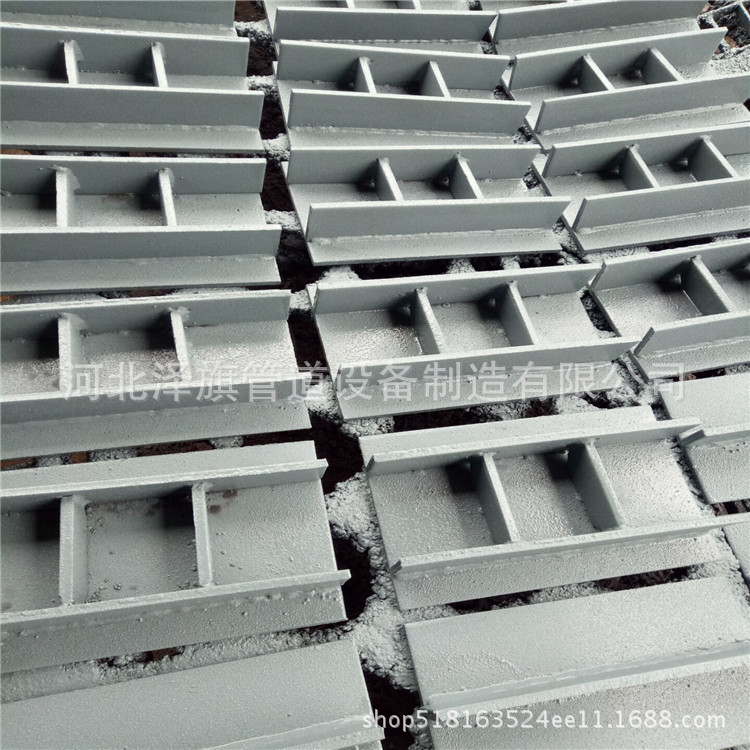

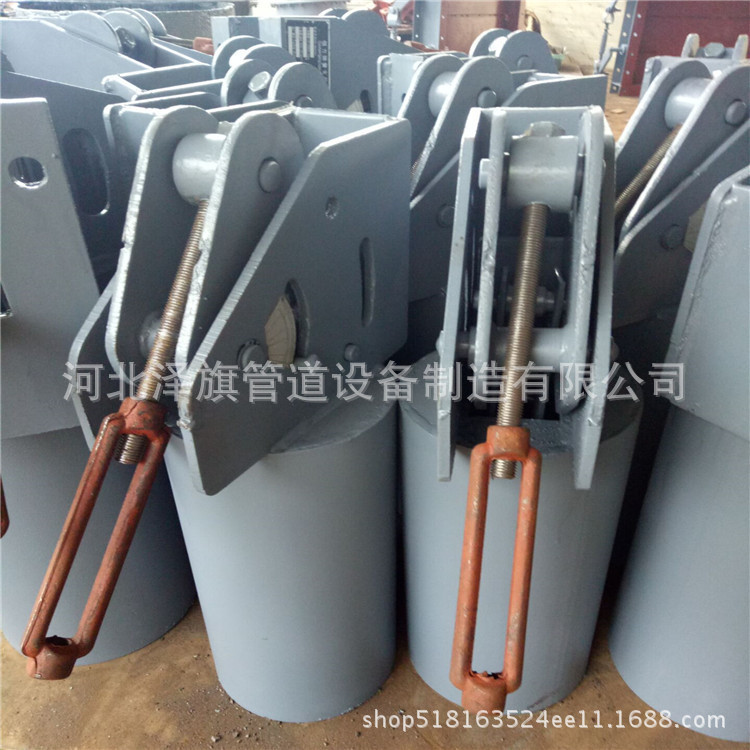

     TH 2 ( T3 )适用于安装在钢梁上；

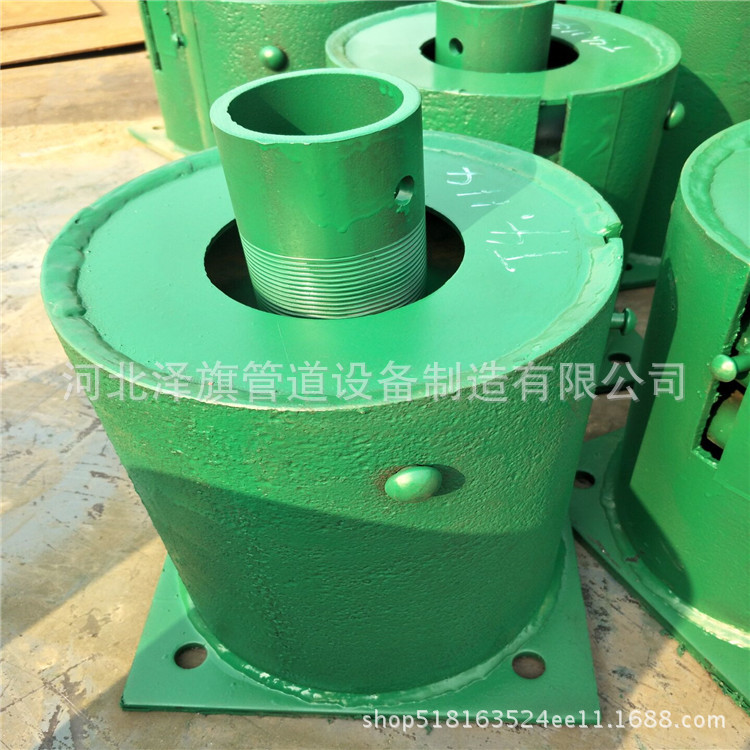

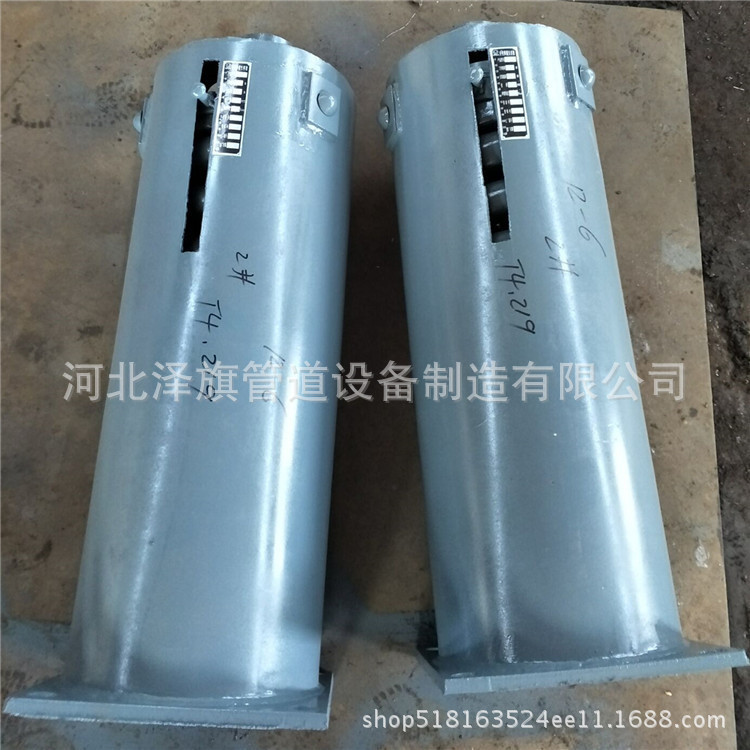

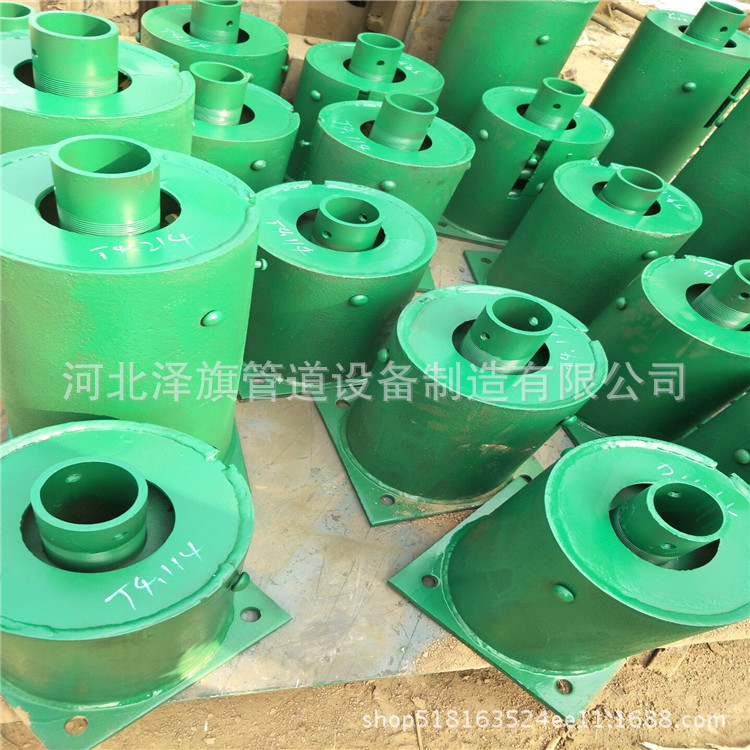

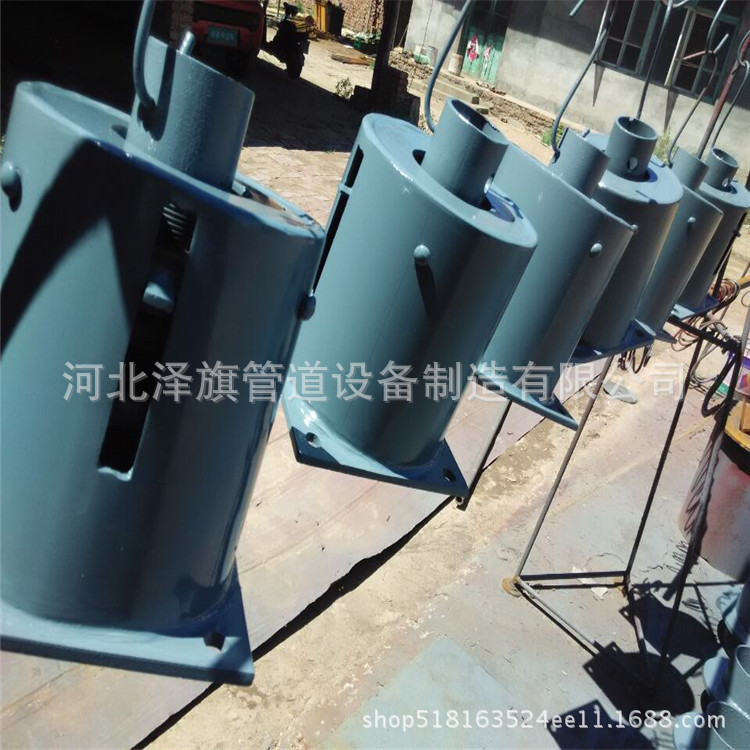

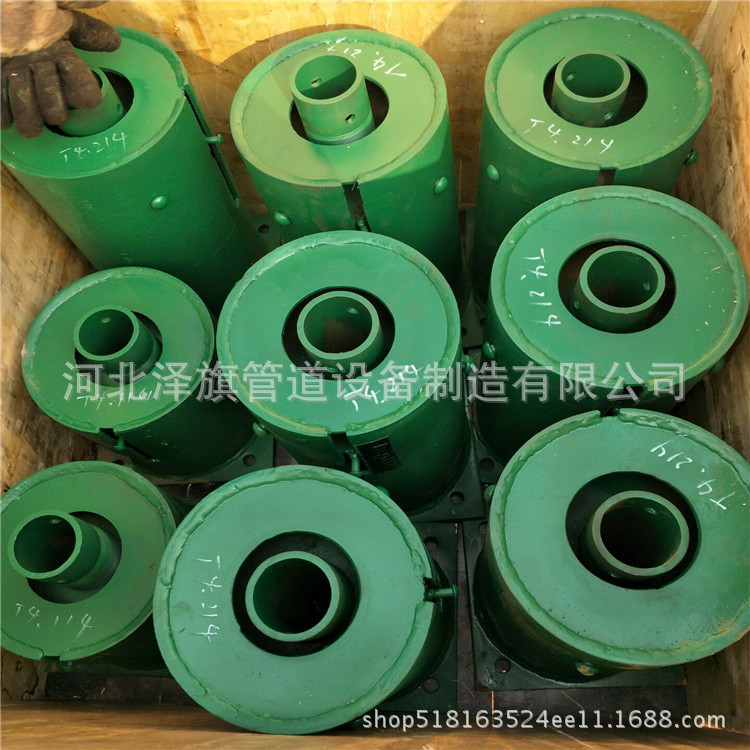

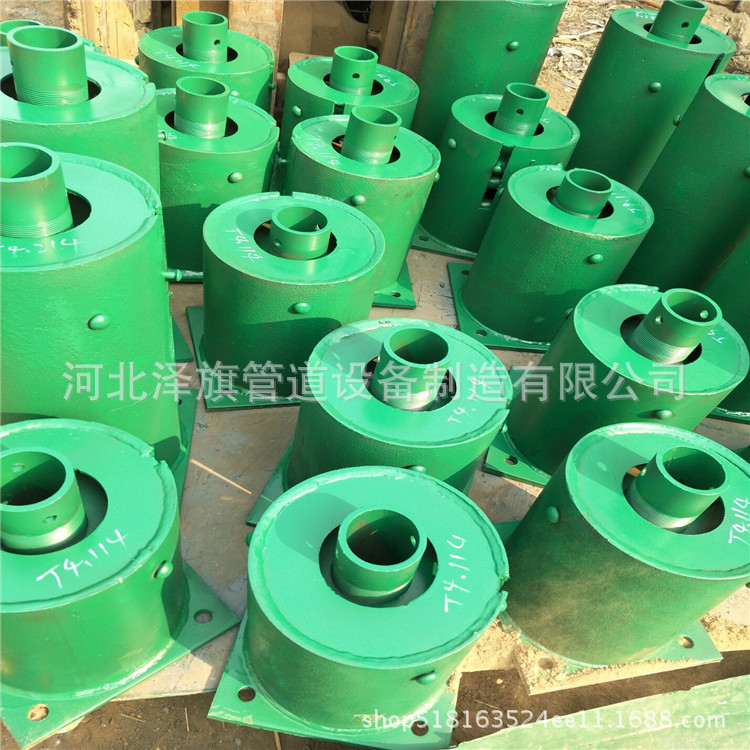

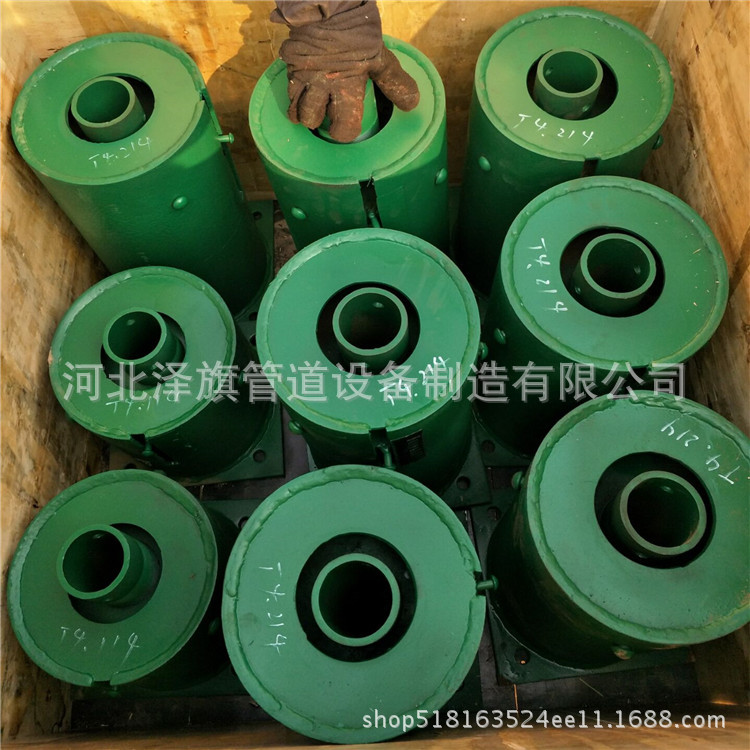

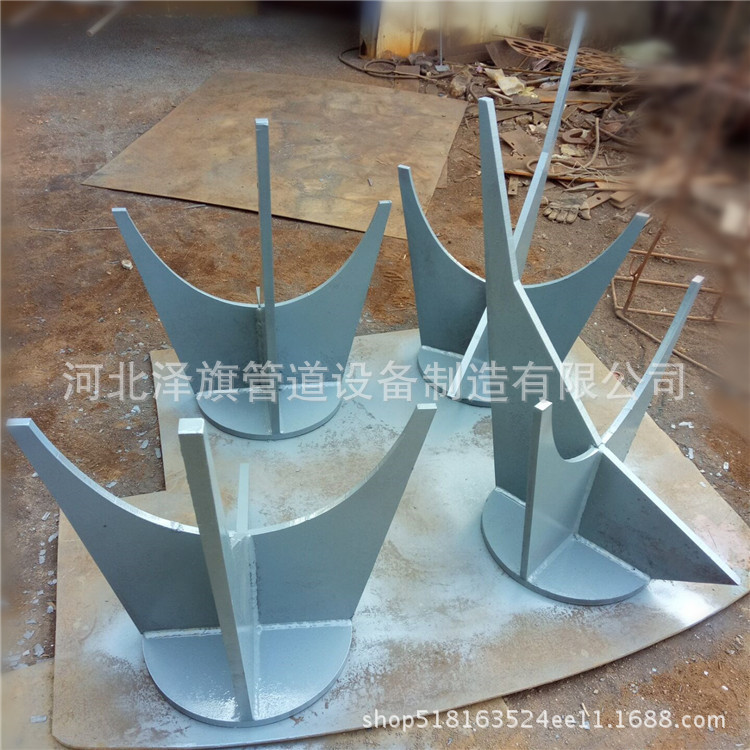

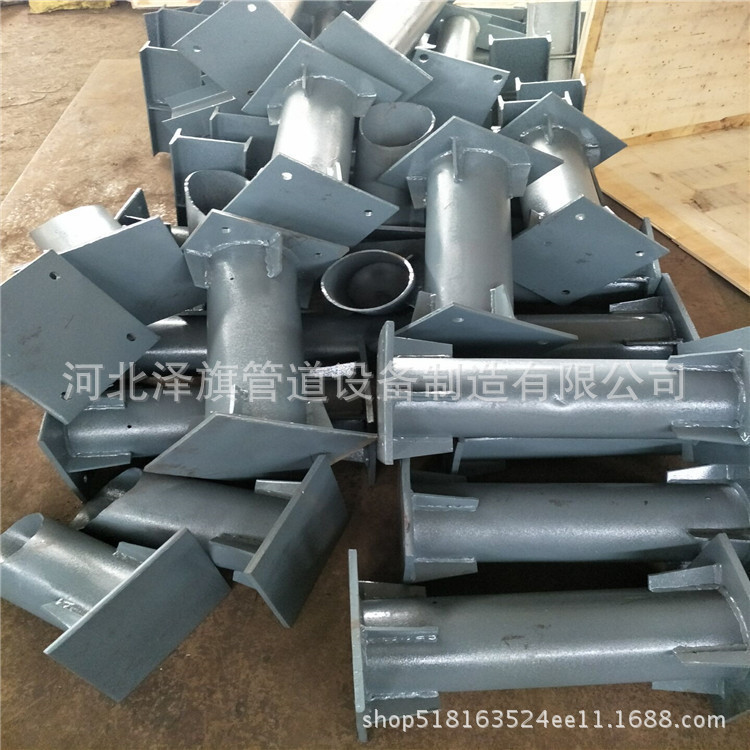

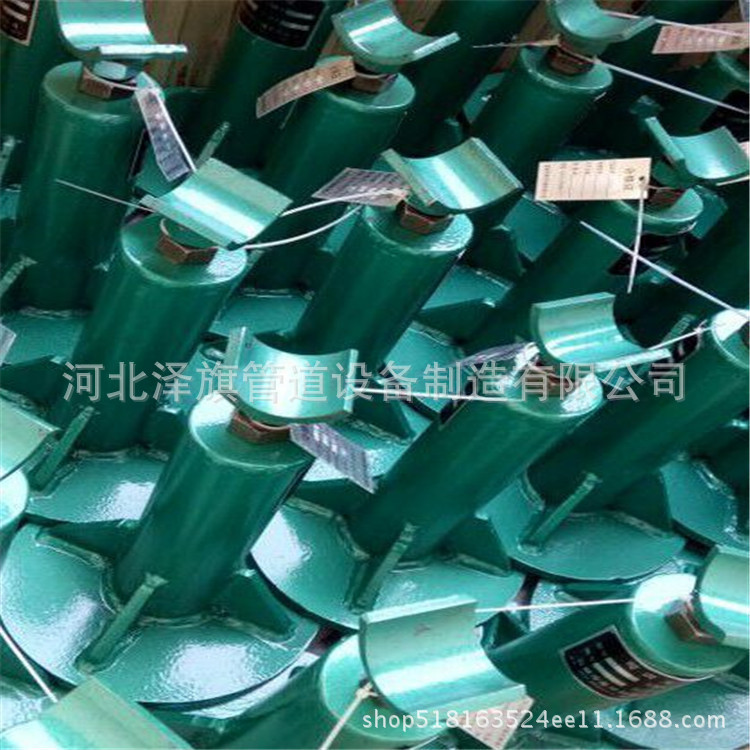

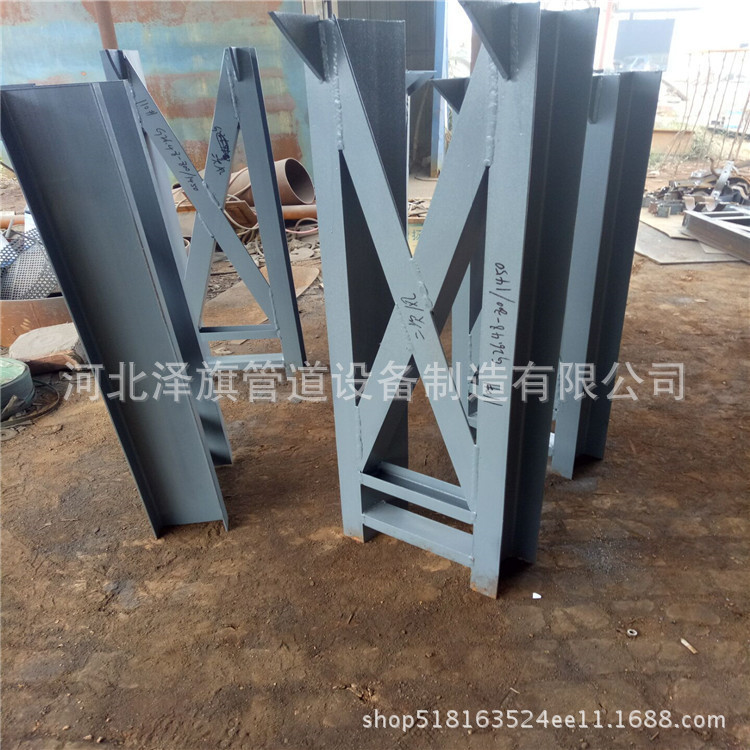

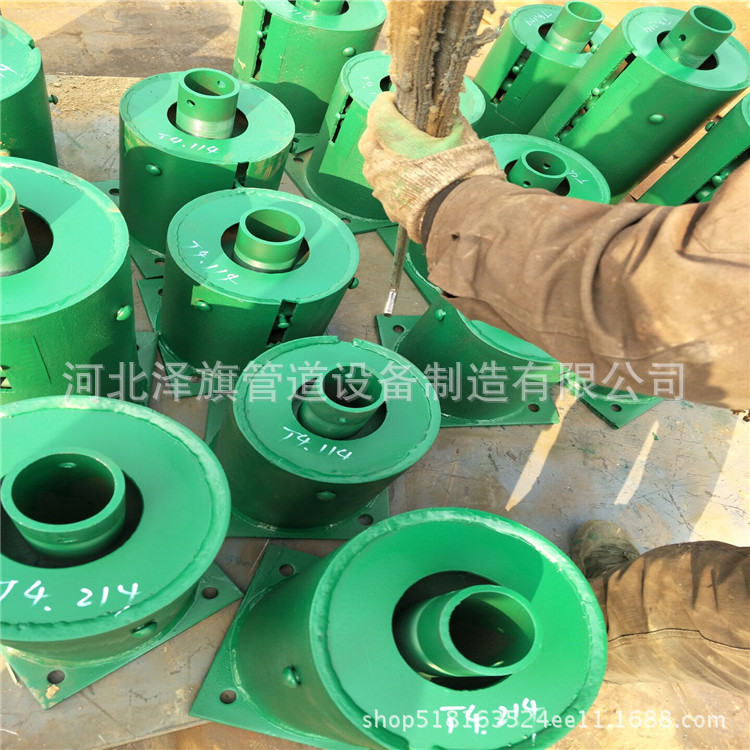

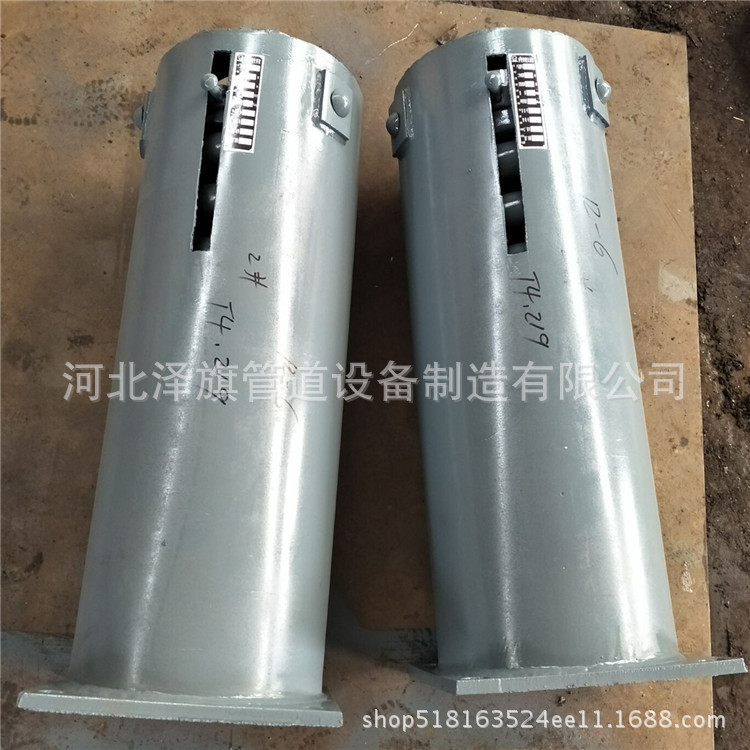

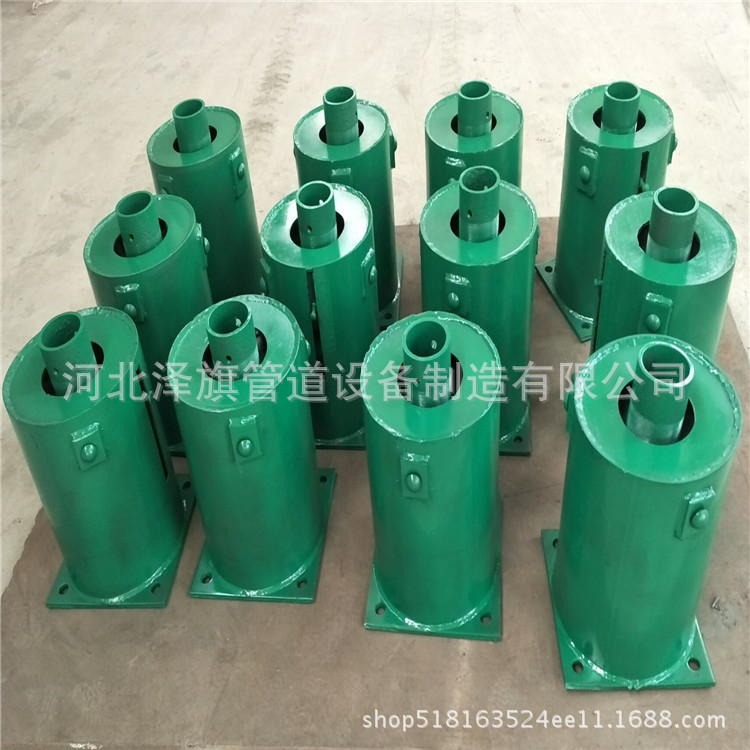

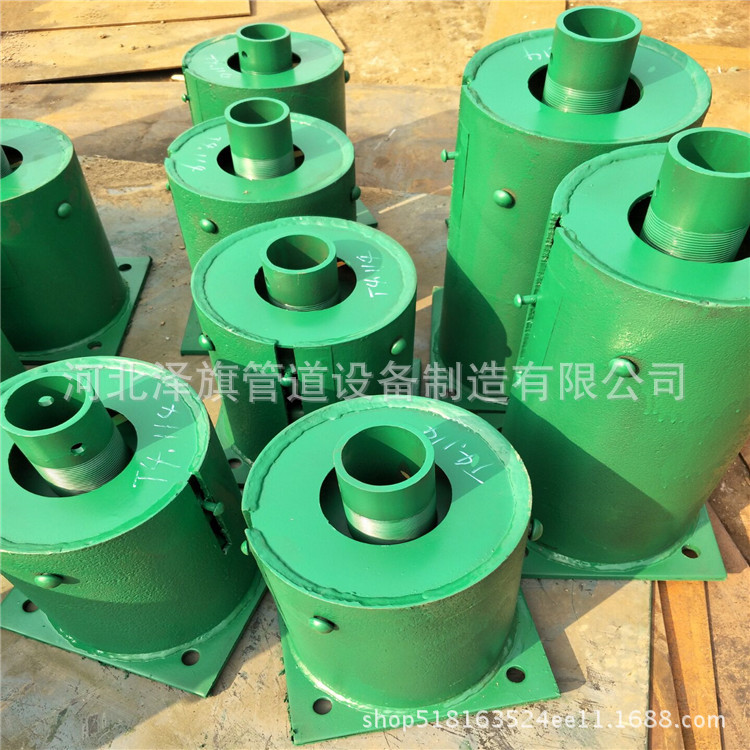

     TH 3 ( T4 )主要用于搁置在基础、钢梁、楼板上；

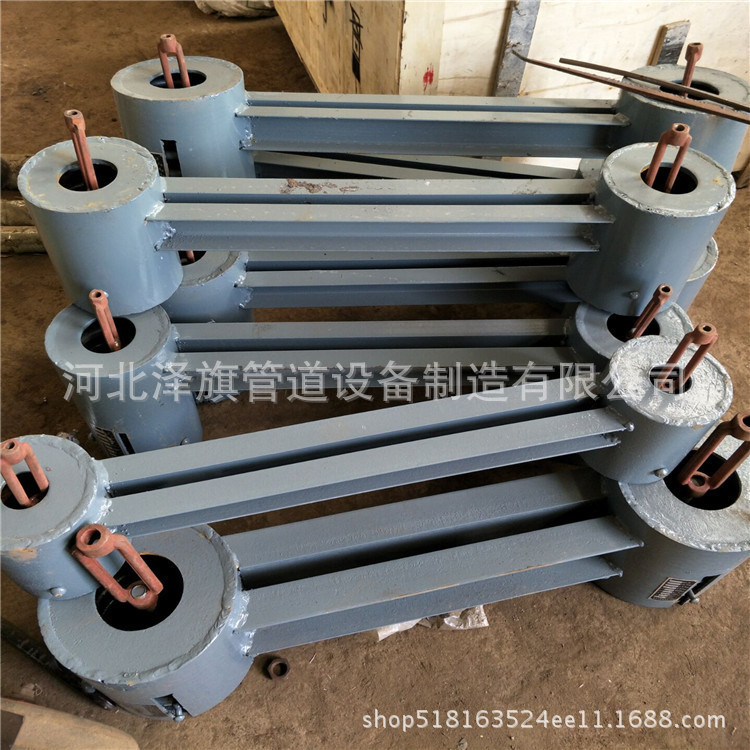

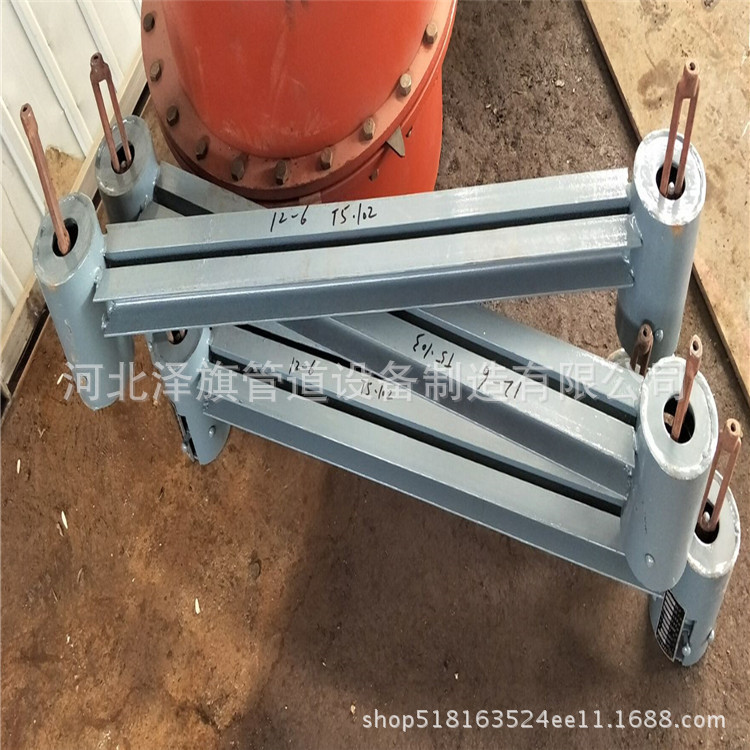

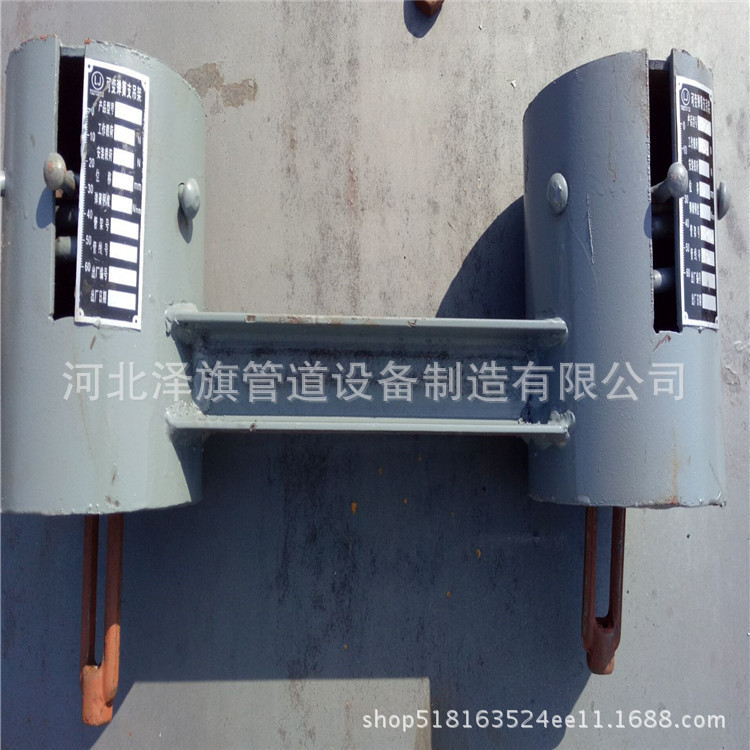

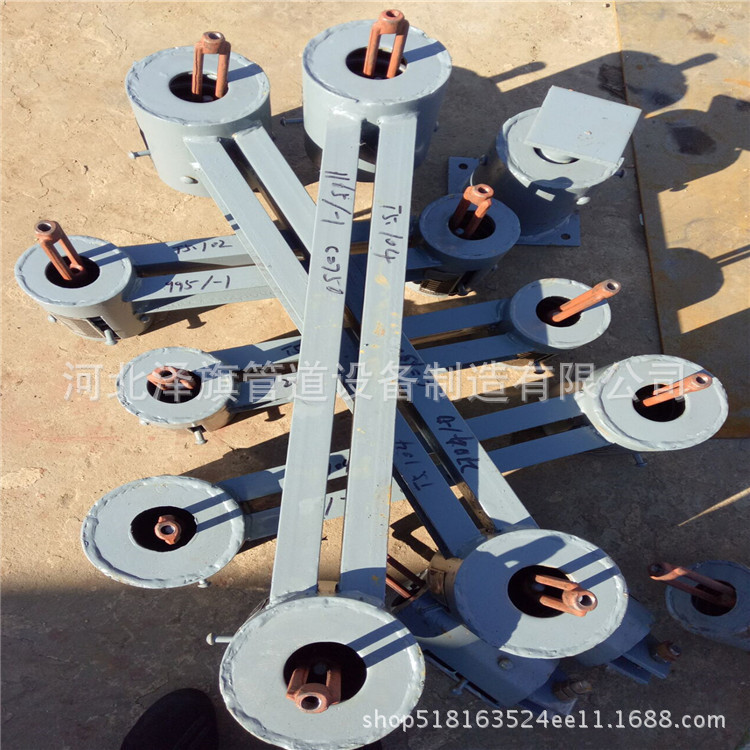

     T5 并联悬吊型。
(四)、VS、TD结构形式和型号表示方法：

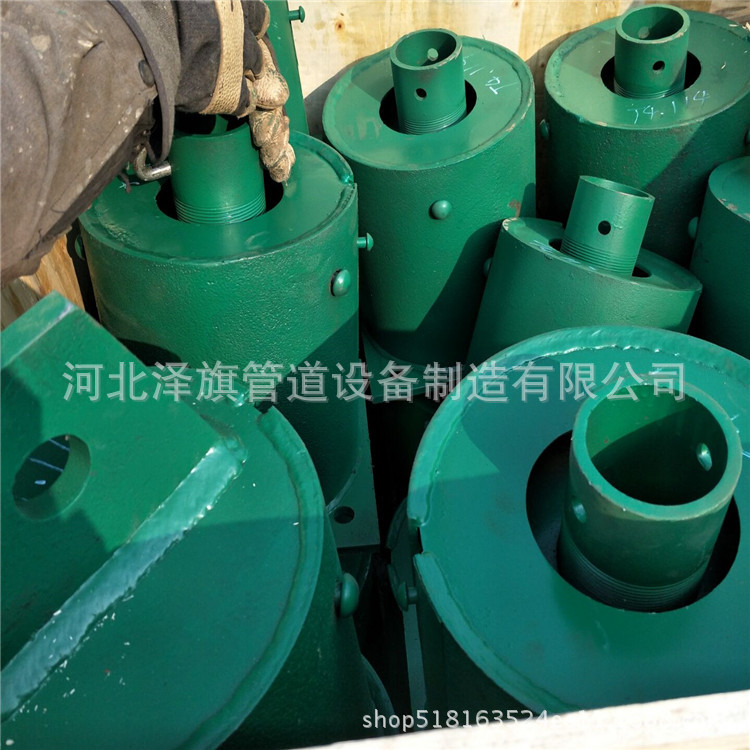

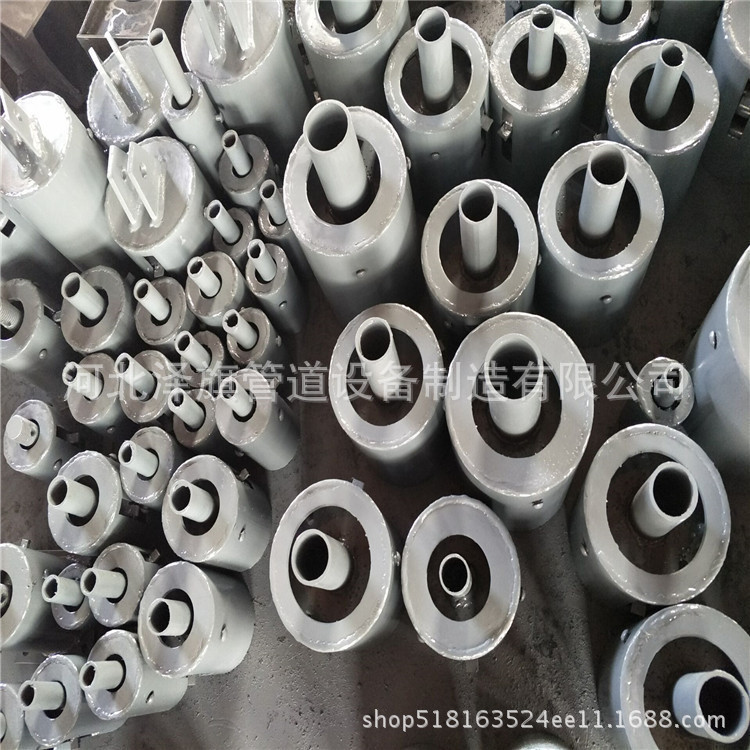

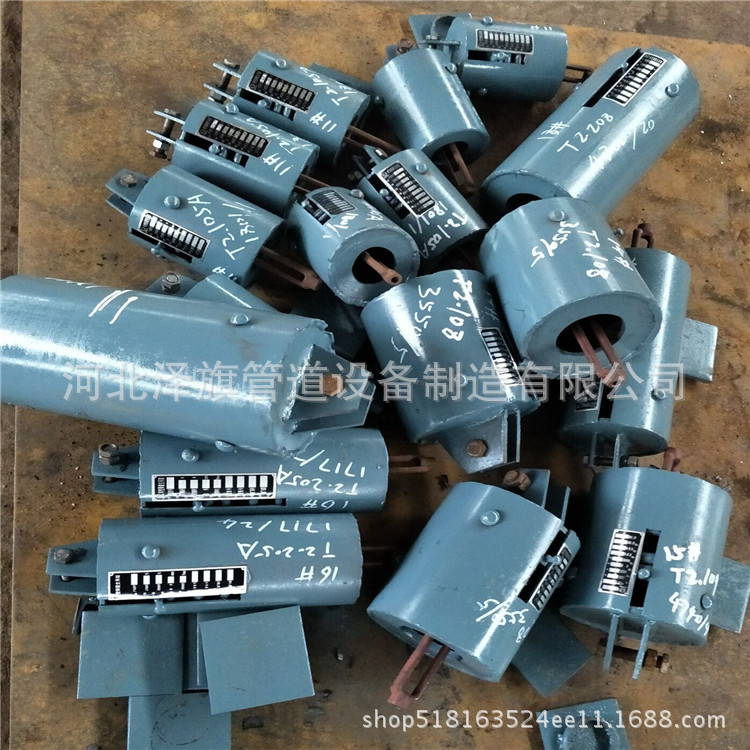

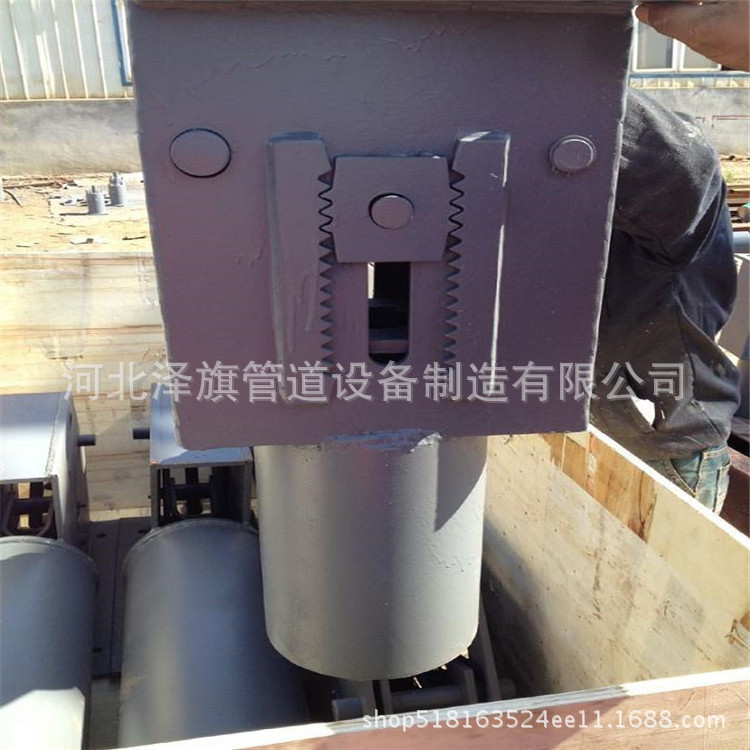

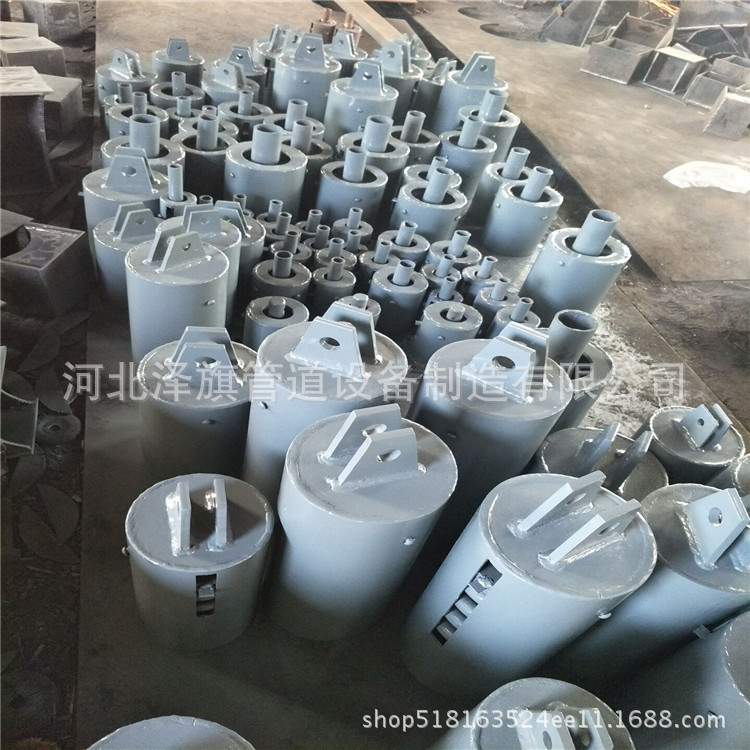

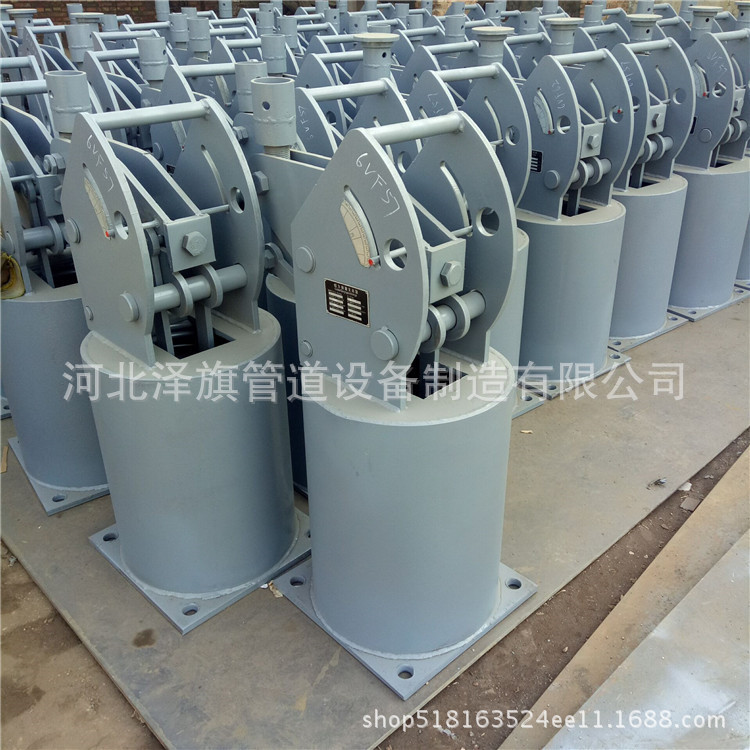

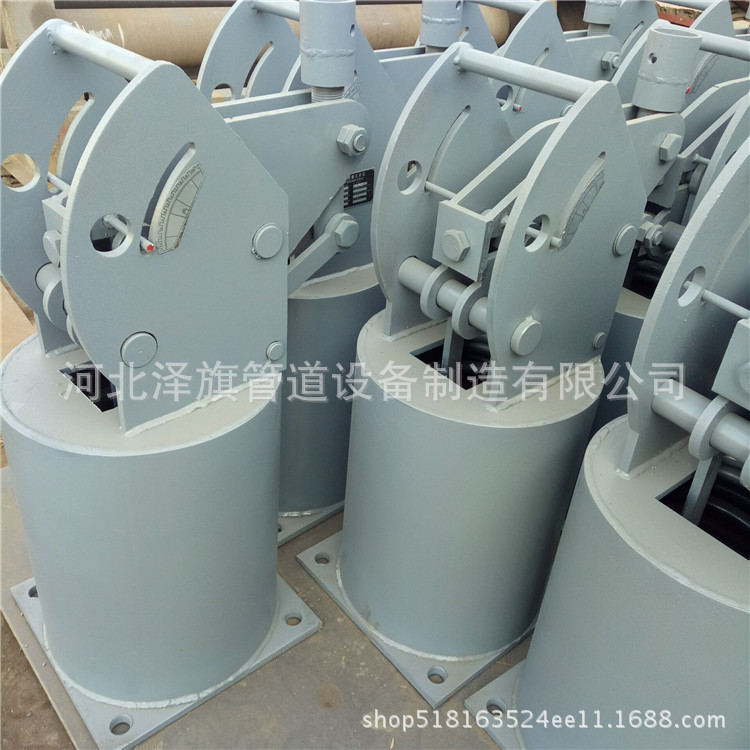

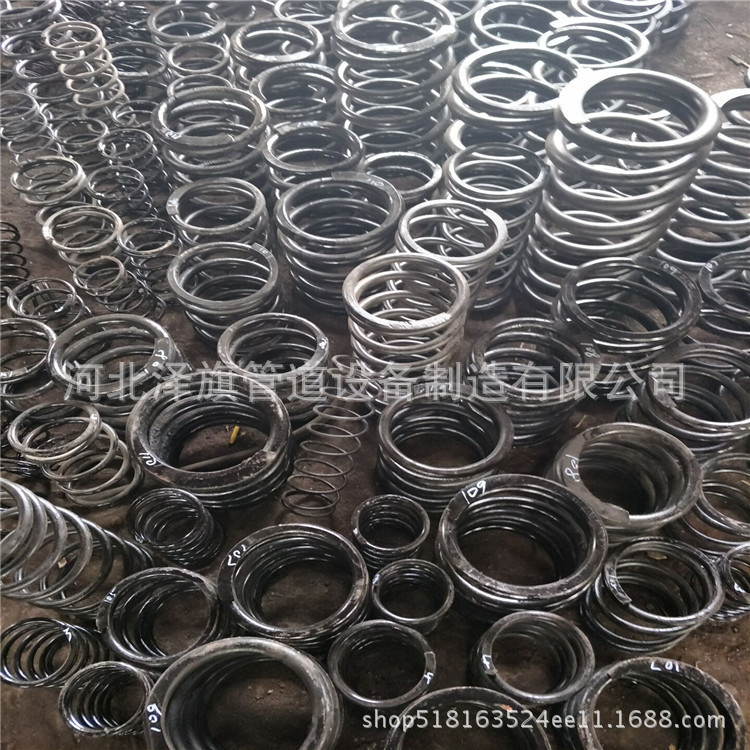

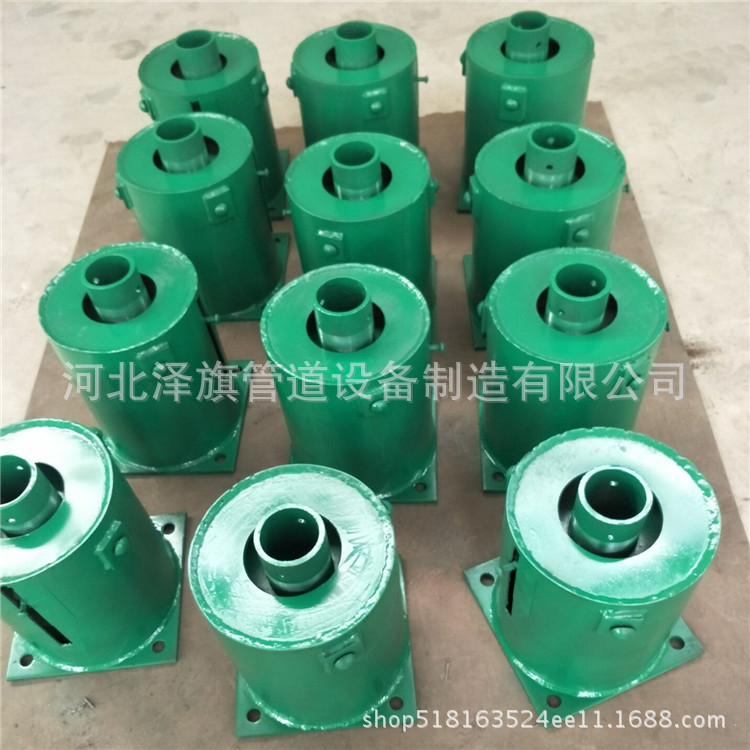

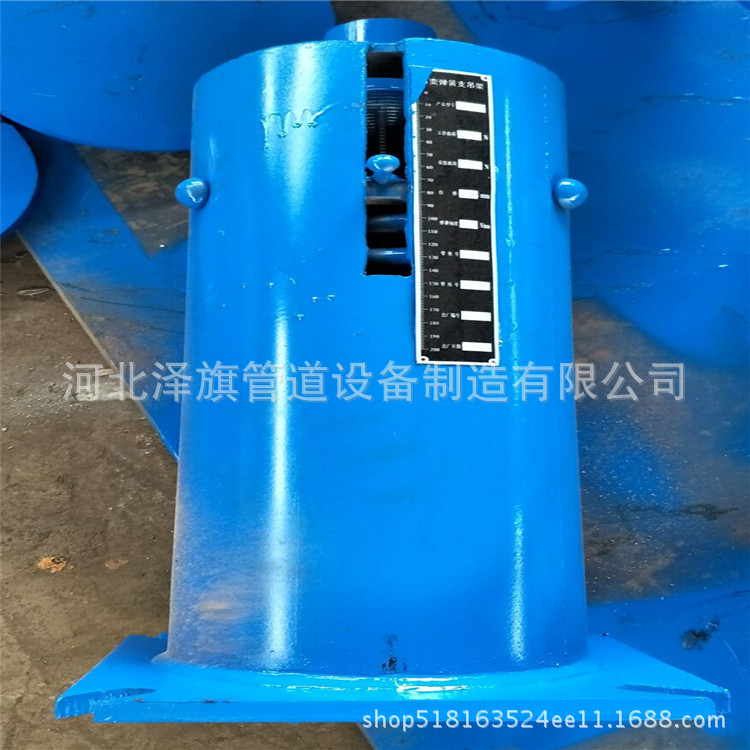

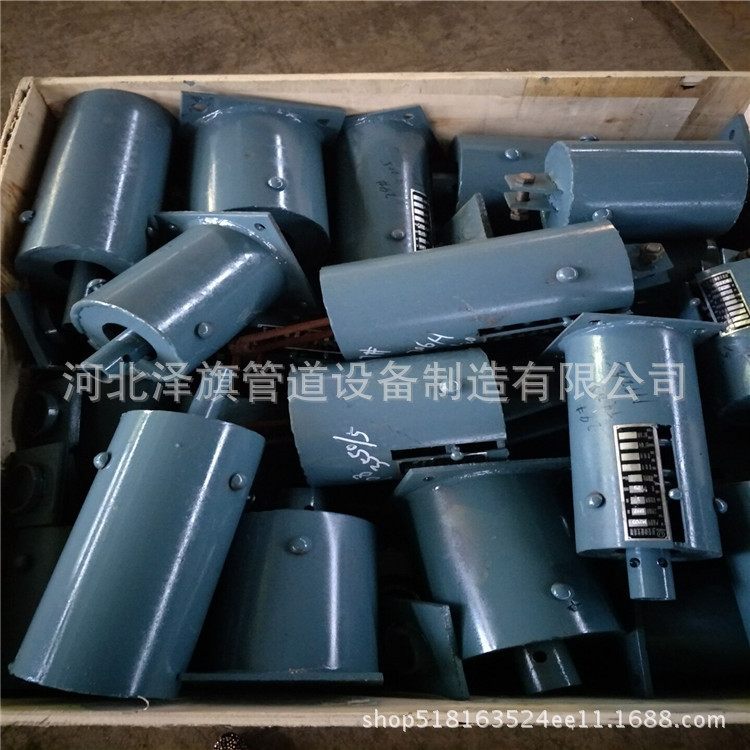

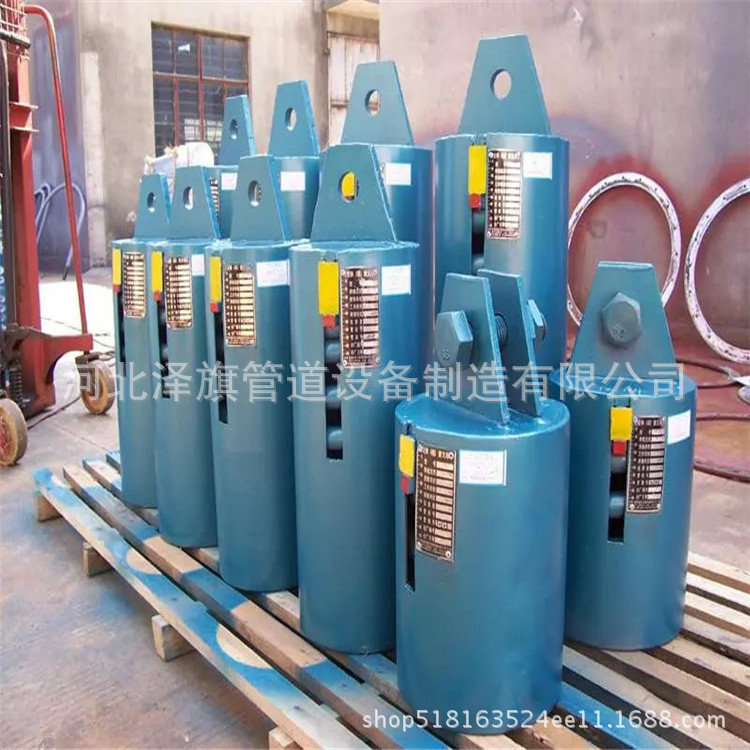

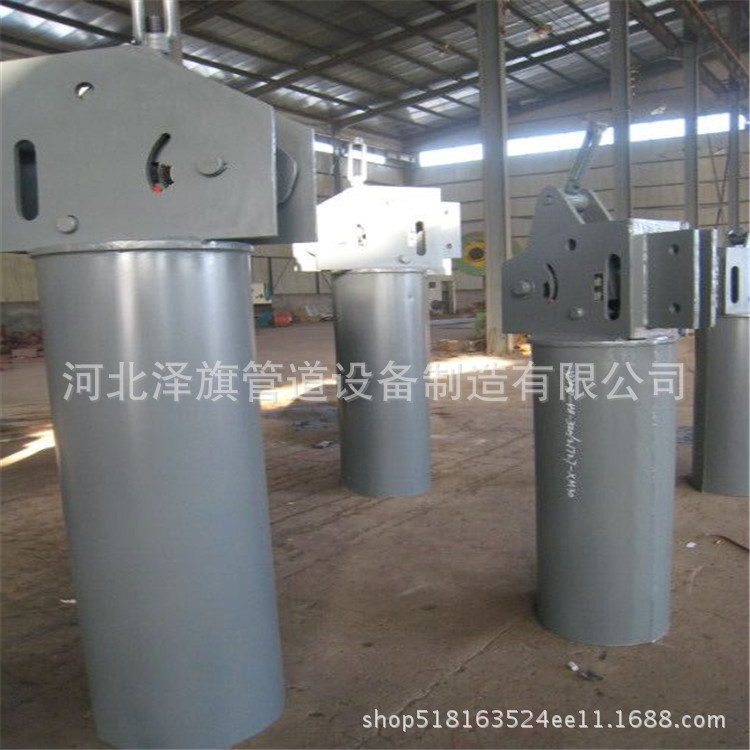

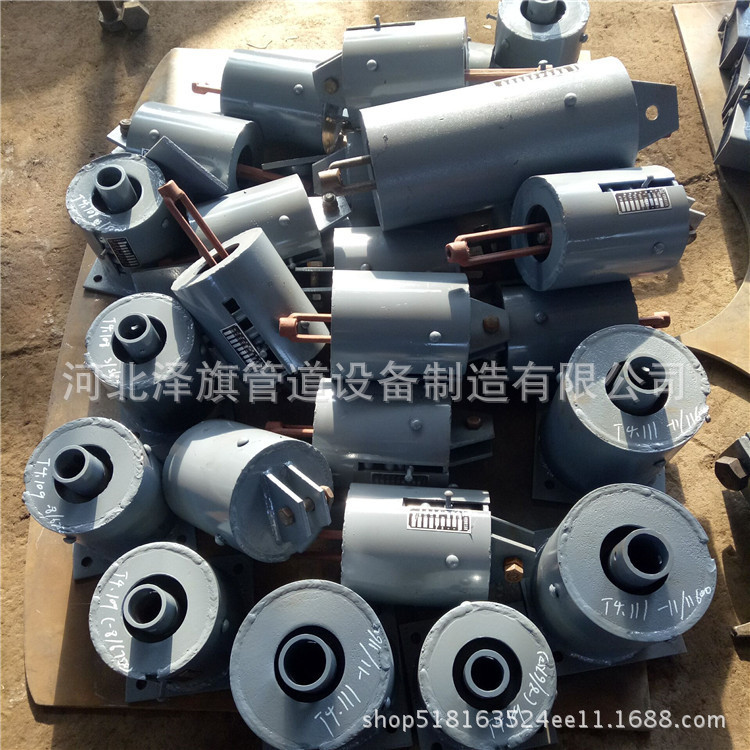

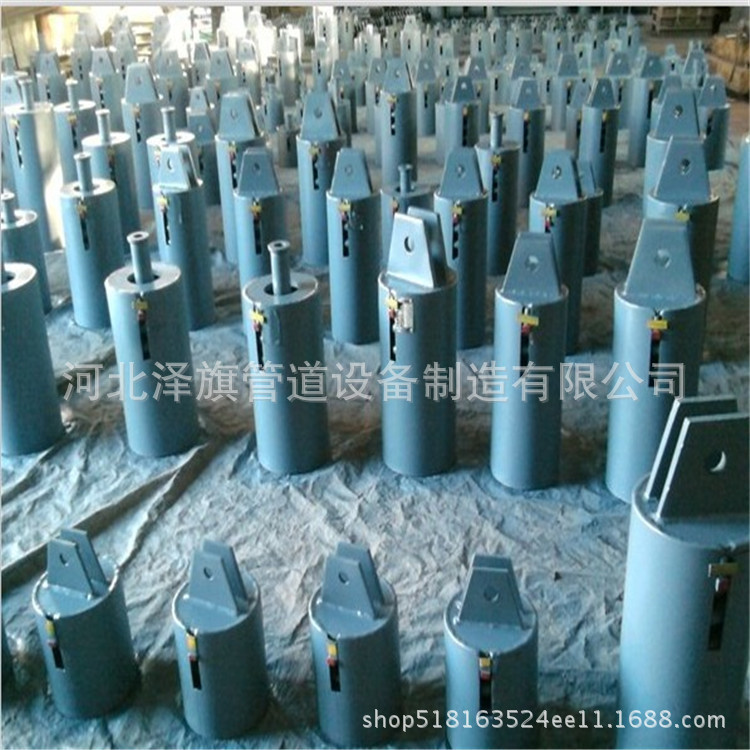

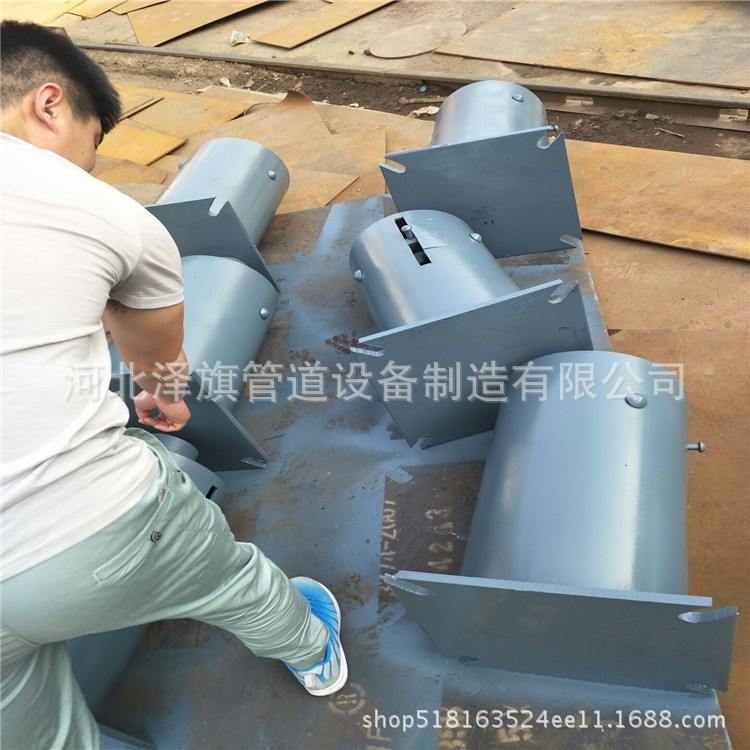

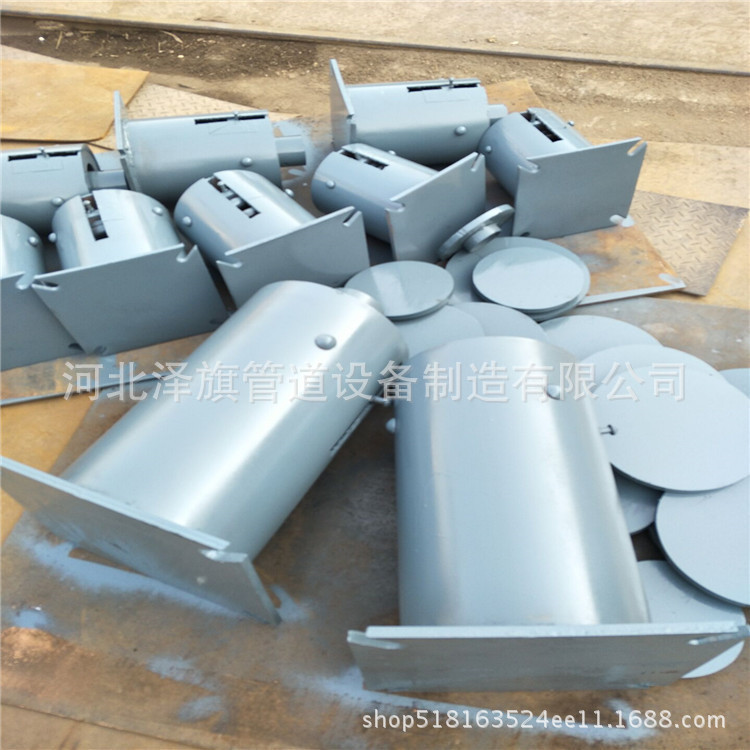

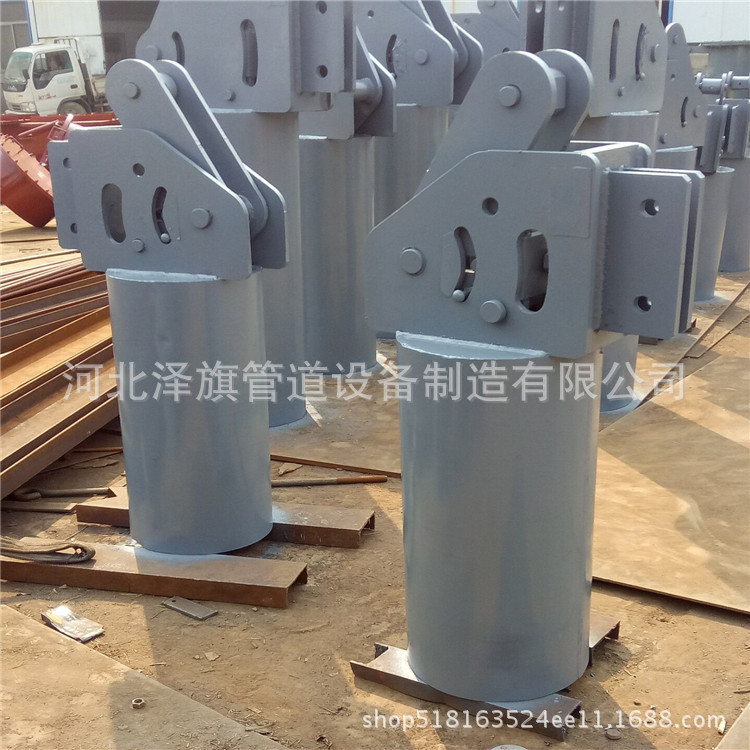

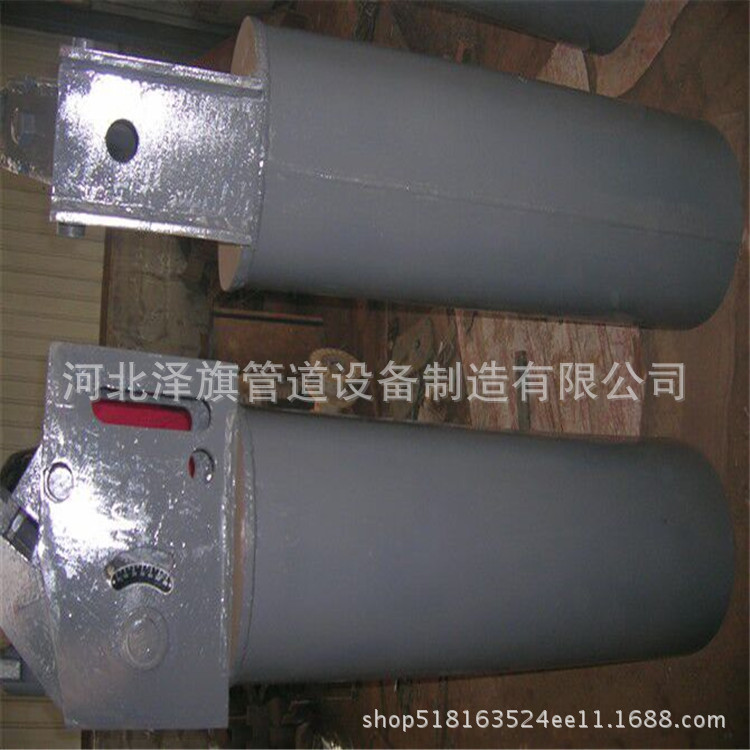

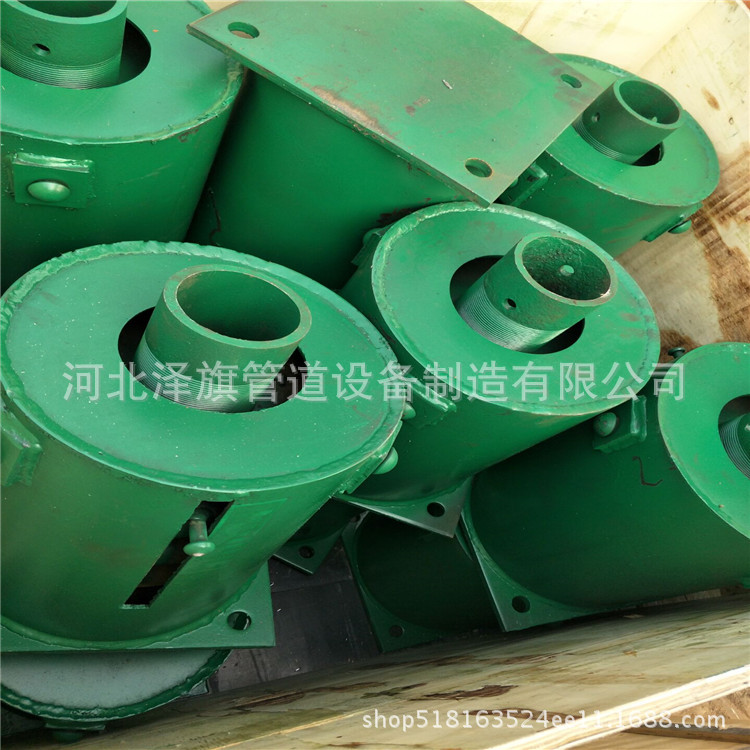

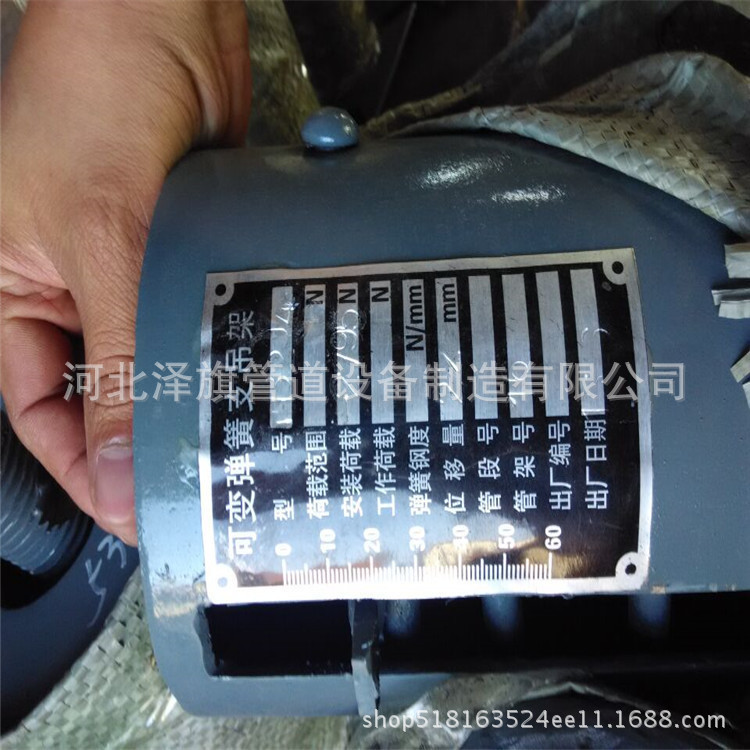

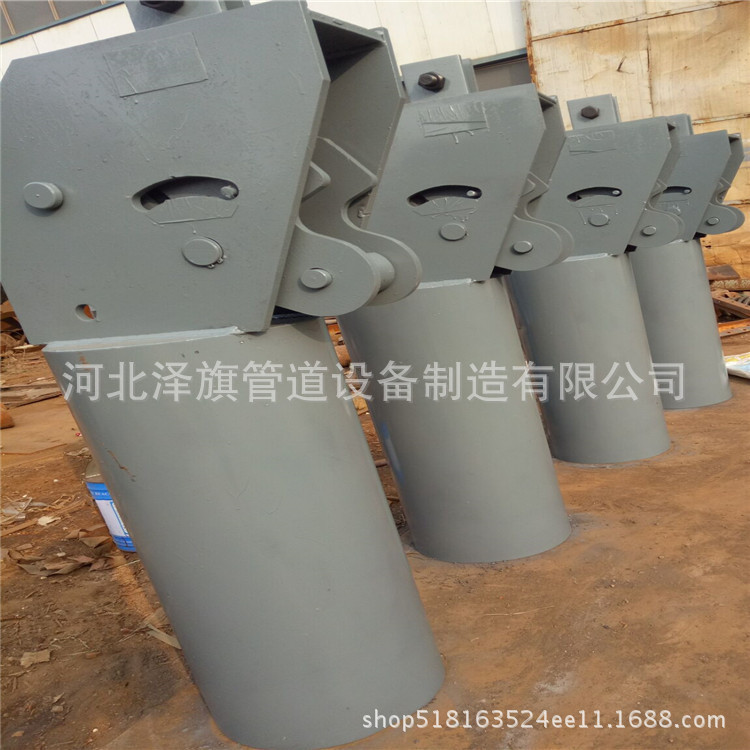

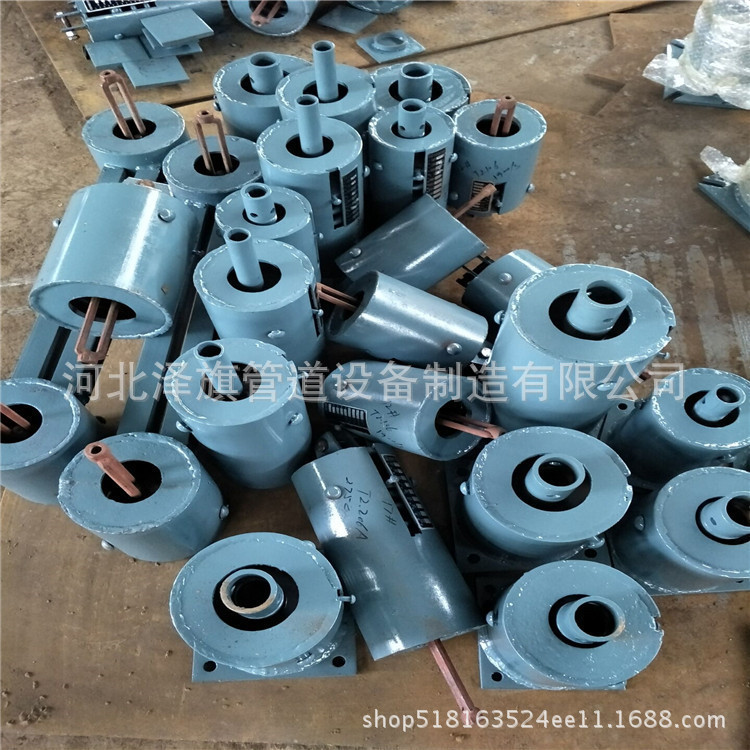

     可变弹簧支吊架主要由圆柱螺旋弹簧、位移指示板、壳体及松紧螺母等零件组成。
     可变弹簧支吊架按安装方式的不同，分为A、B、C、D、E、F、G七种型式。
     A型----上螺纹悬吊型；
     B型----单耳悬吊型；
     C型----双耳悬吊型；
     D型----上调节搁置型；
     E型----下调节搁置型；

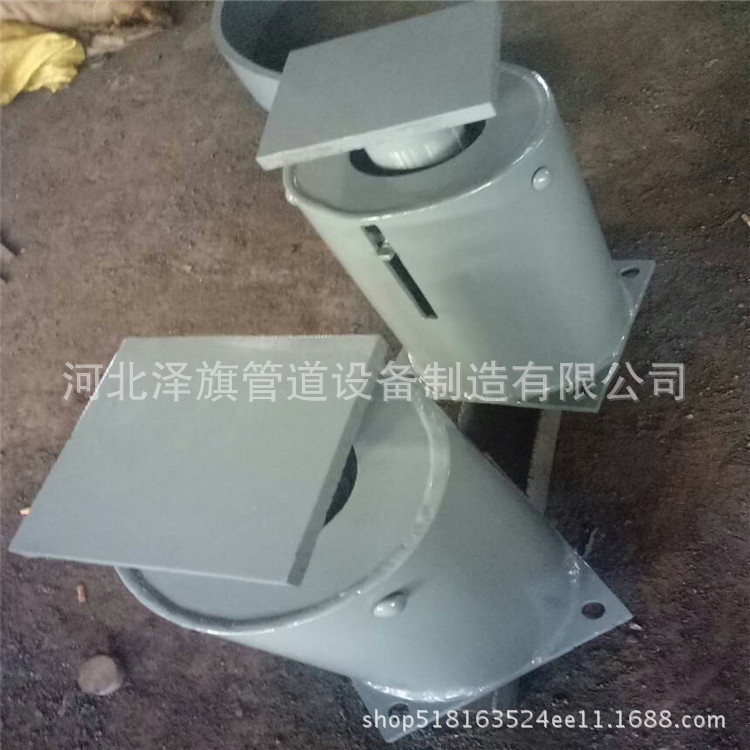

     F型----支撑搁置型；
     G型----并联悬吊型；

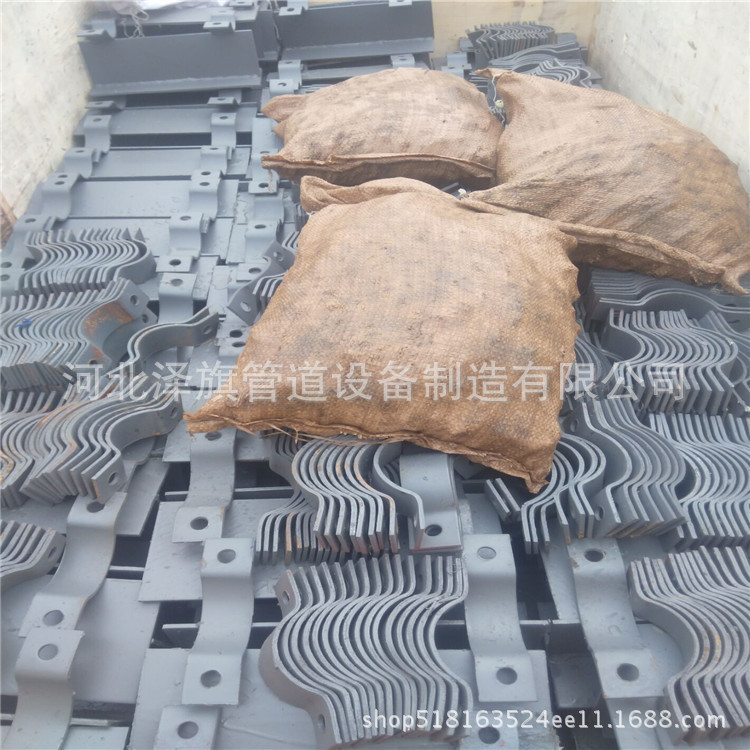

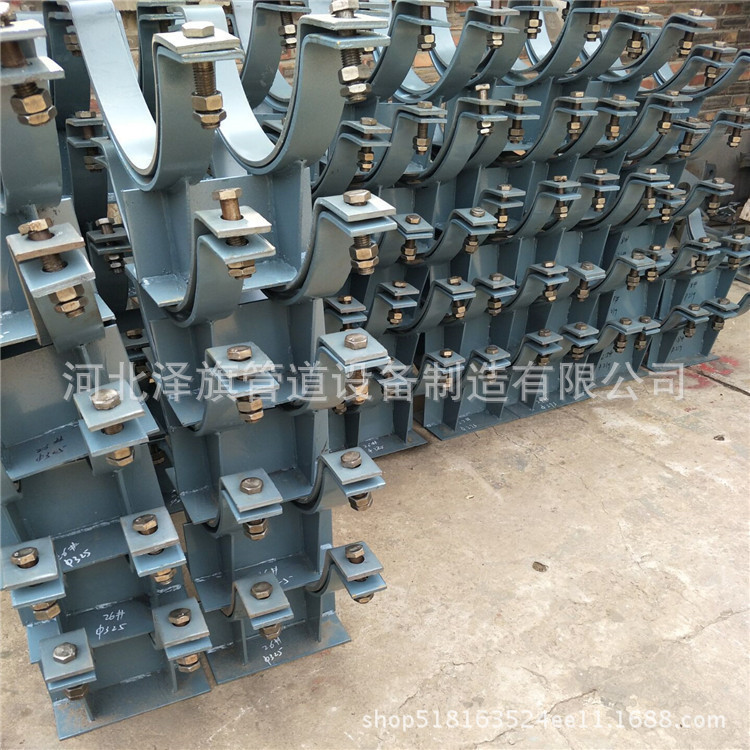

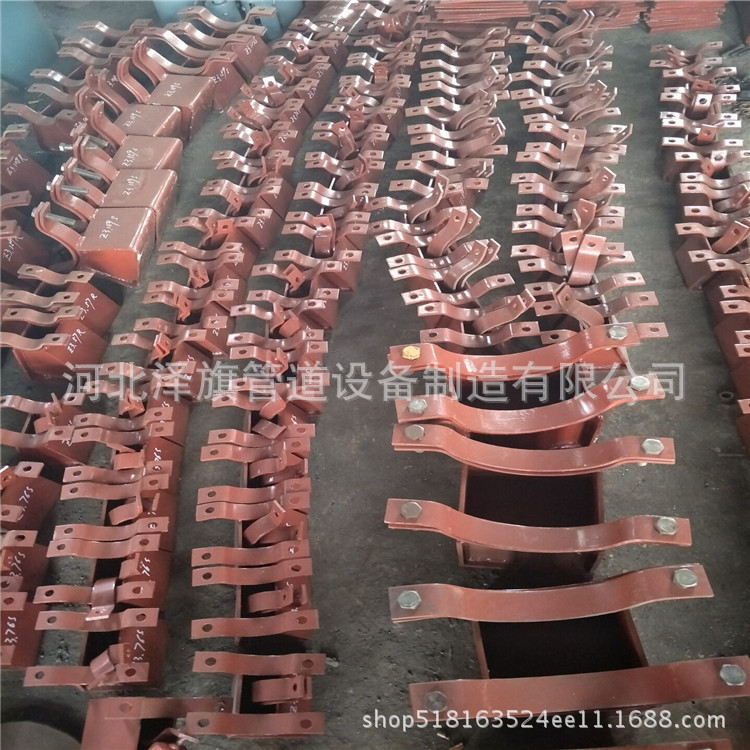

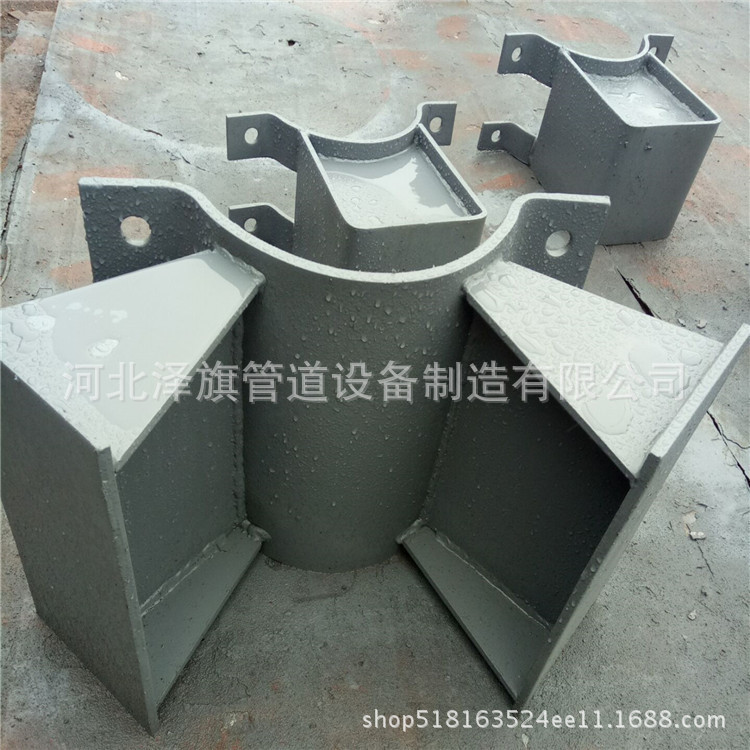

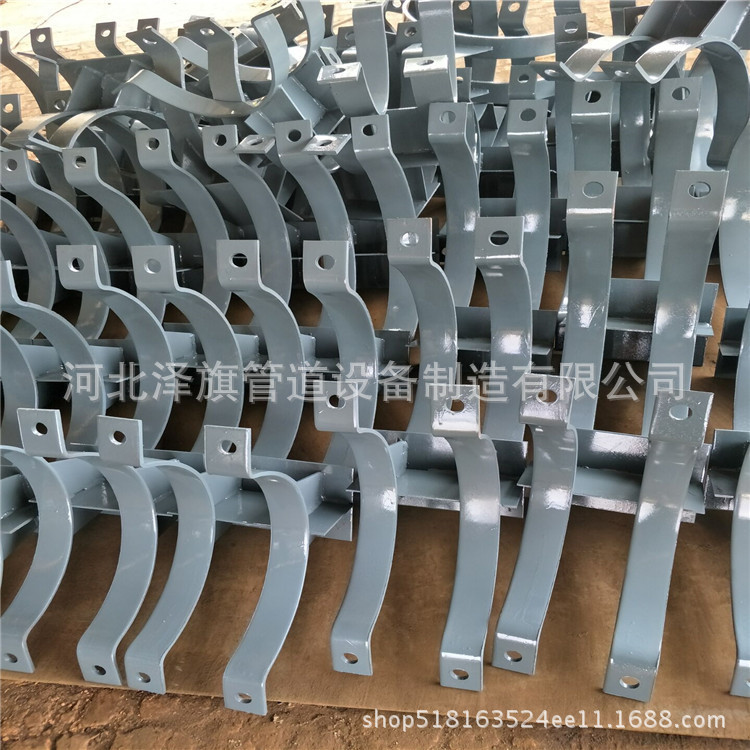

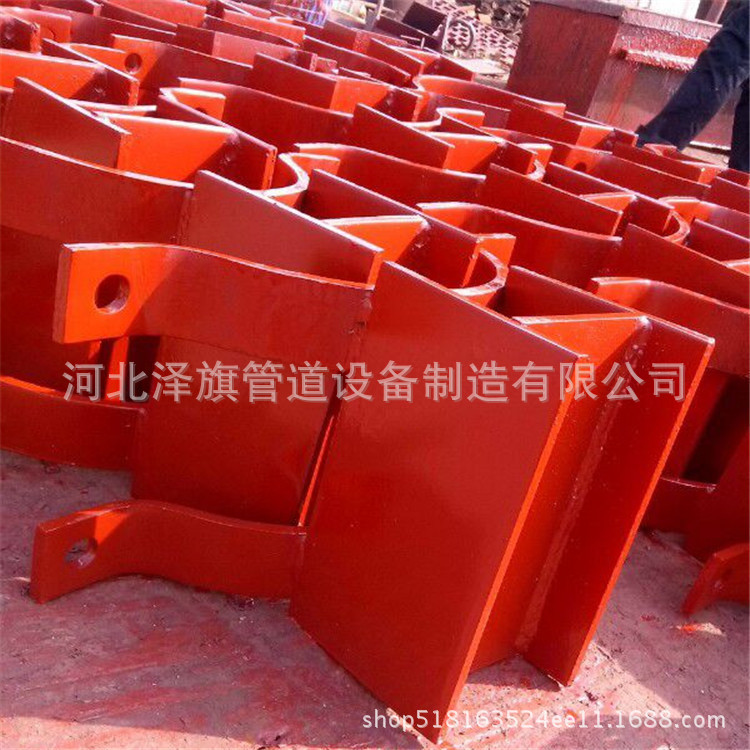

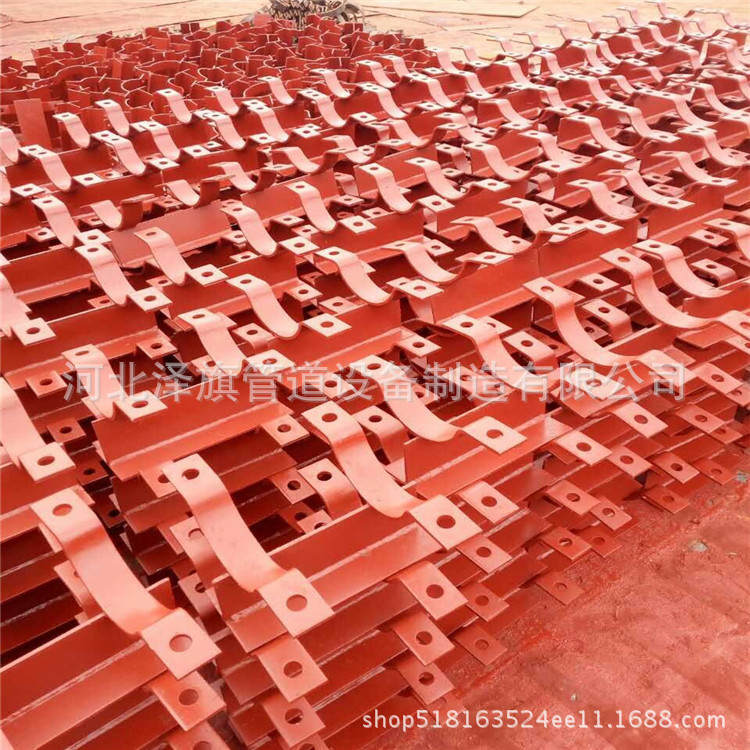

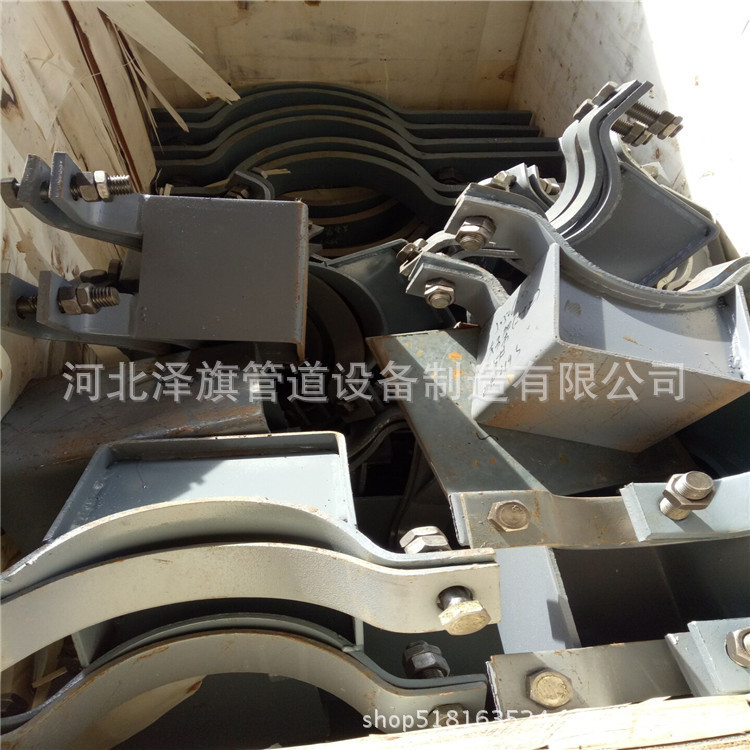

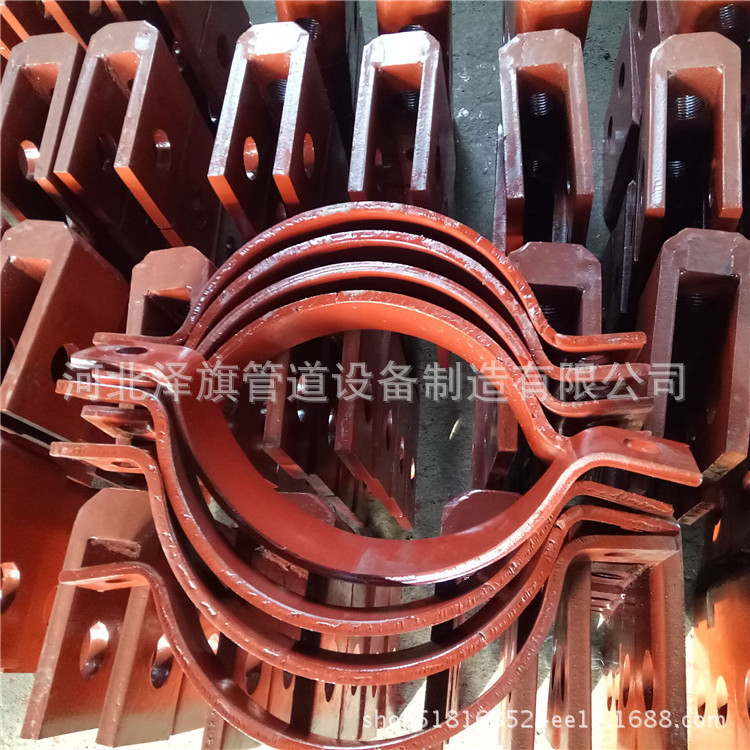

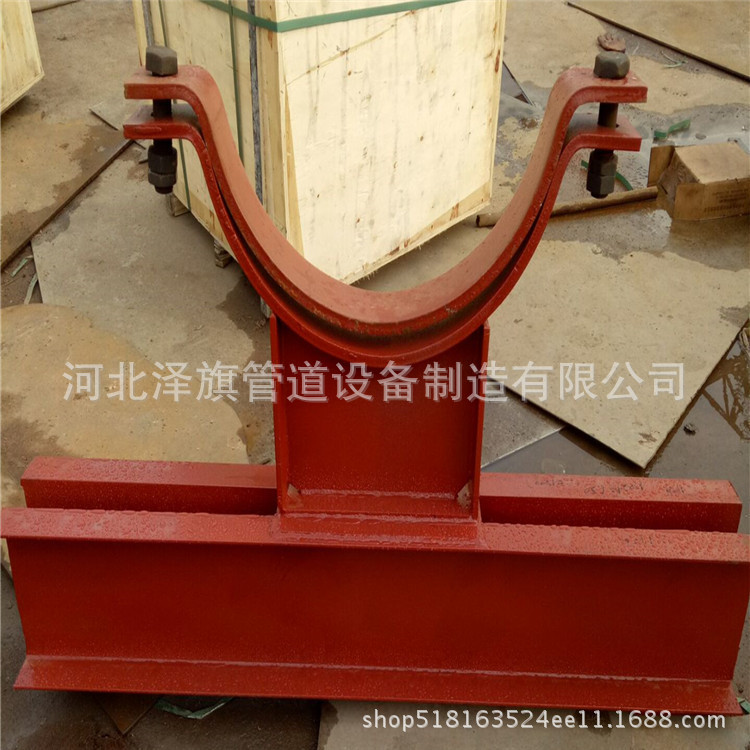

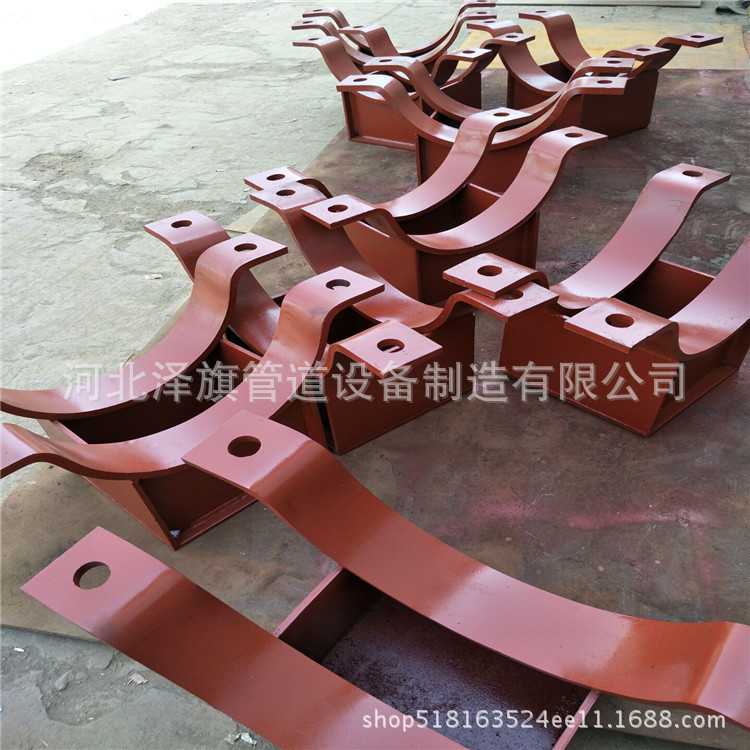

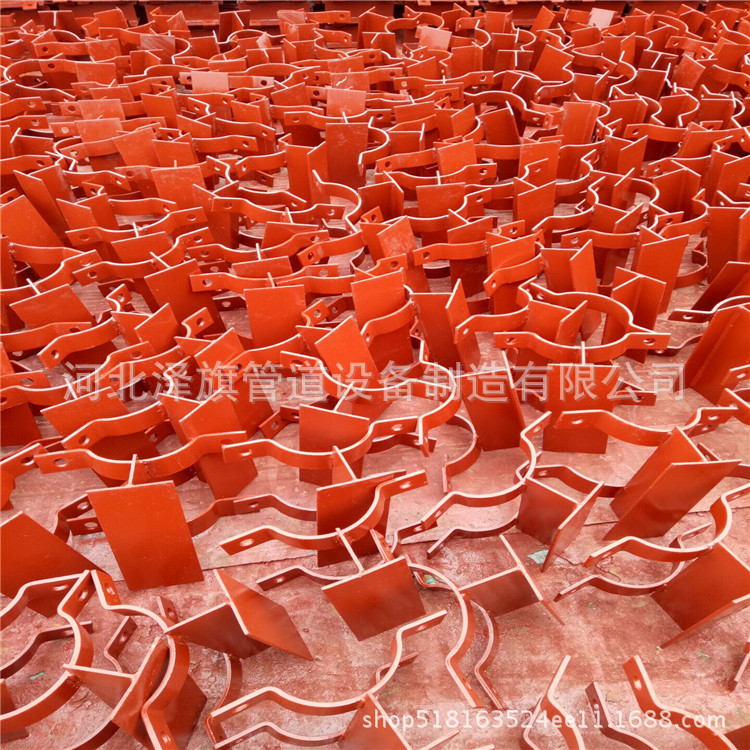

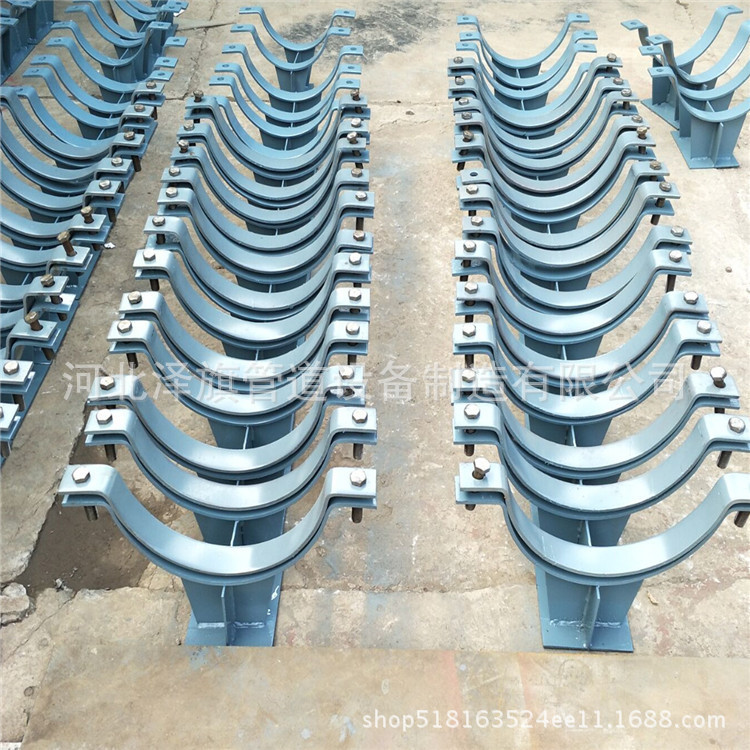

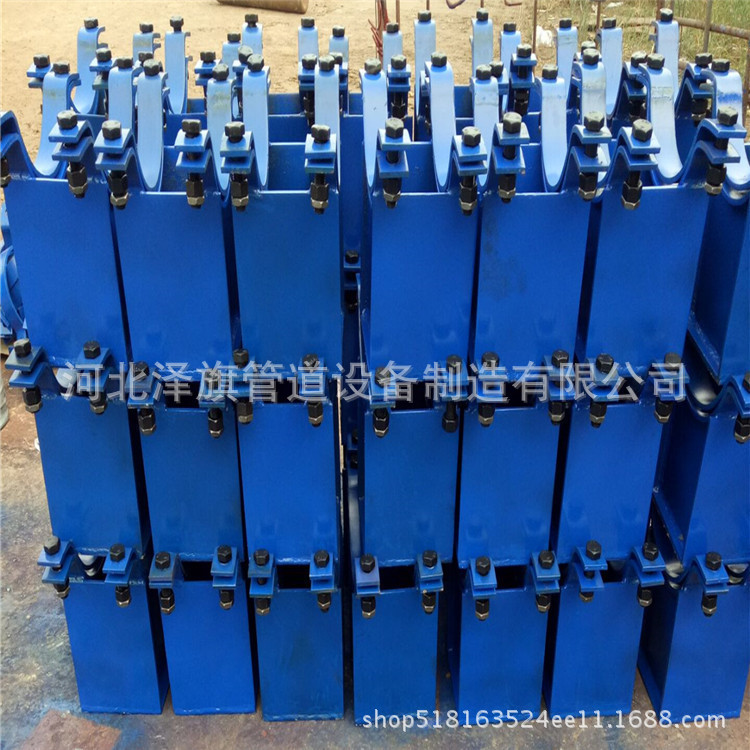

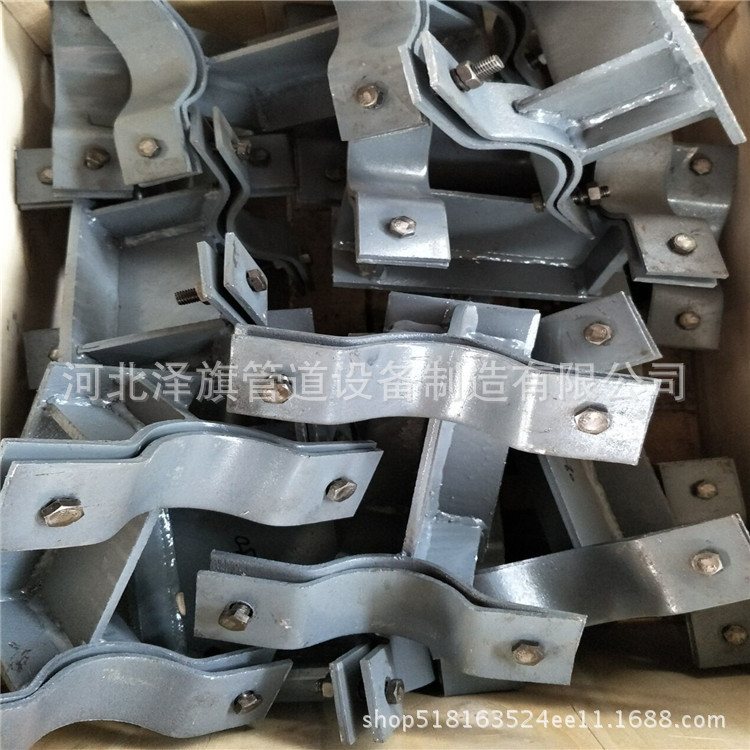

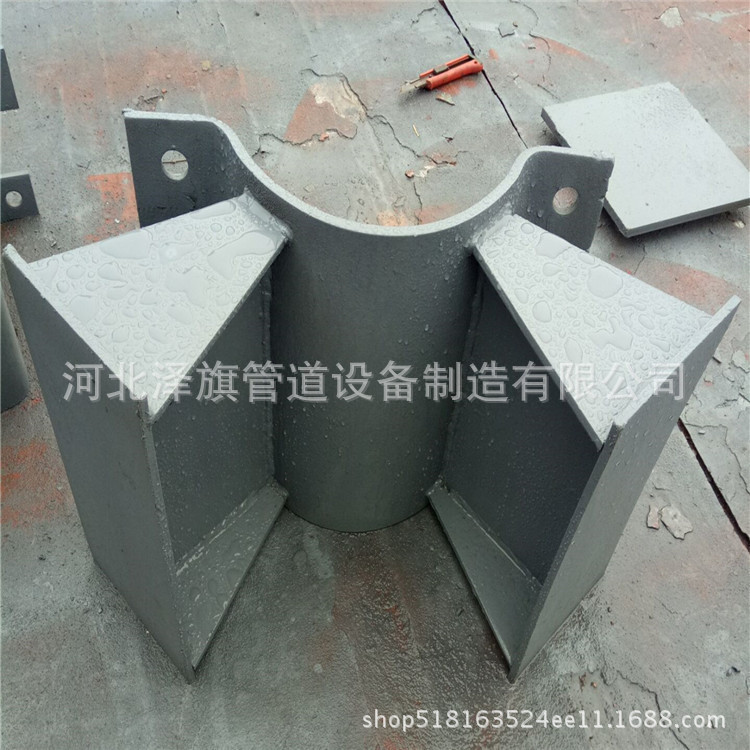

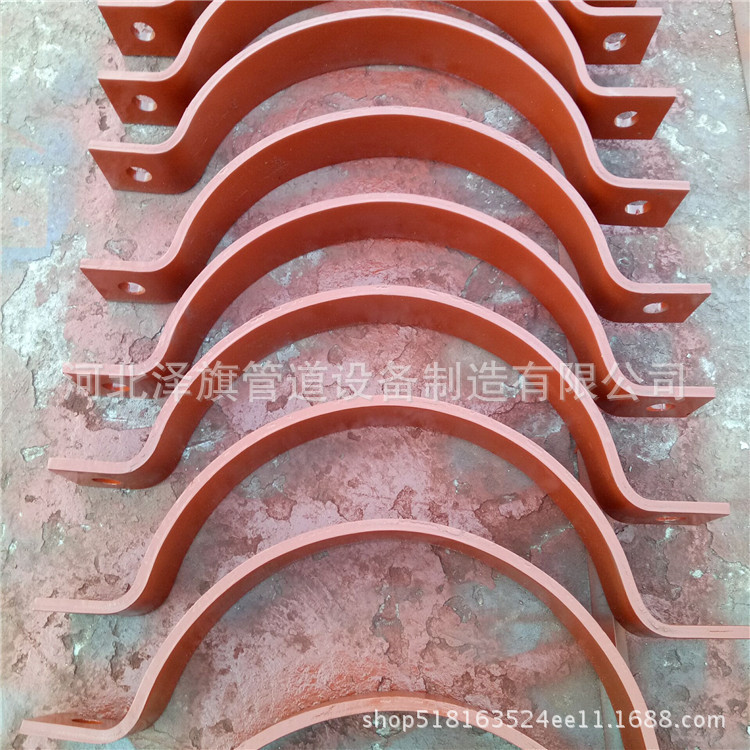

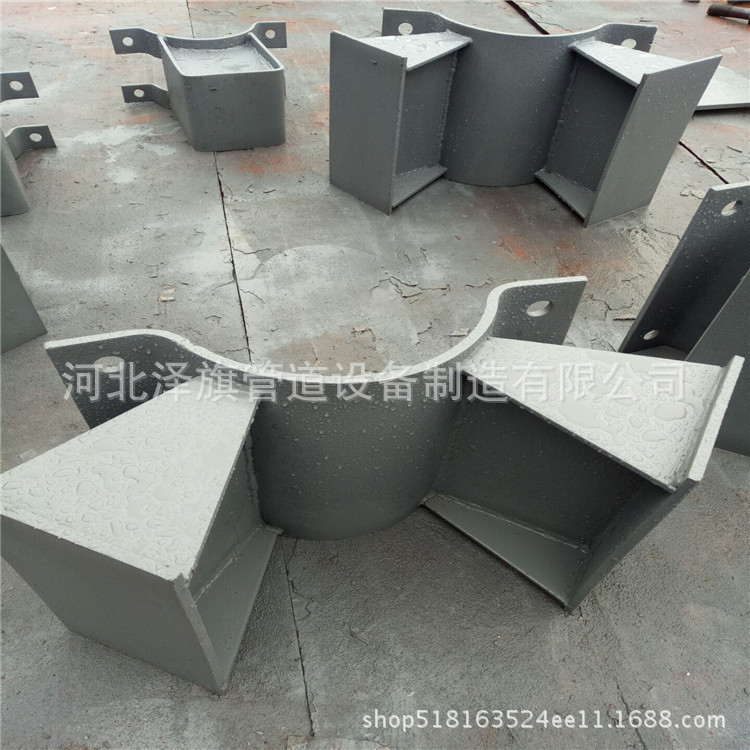

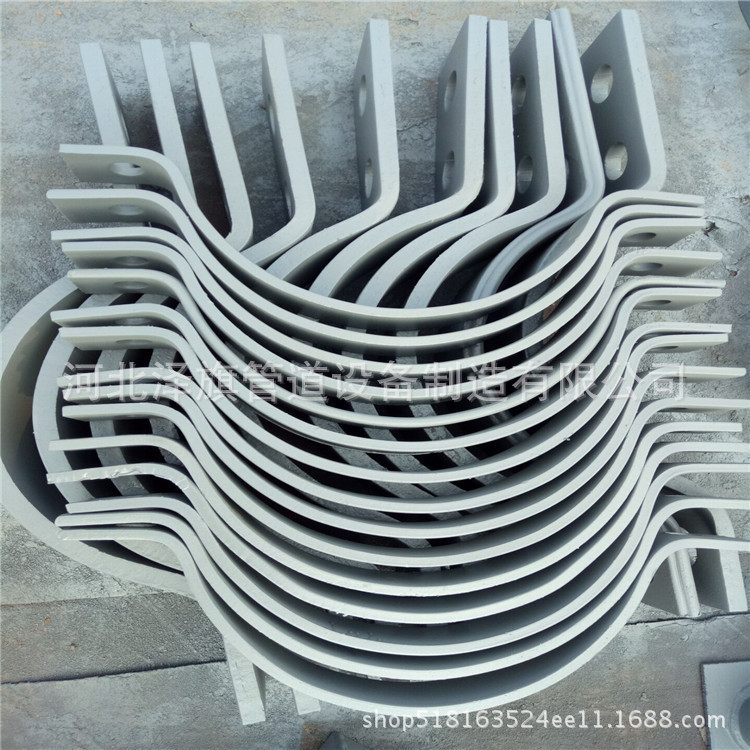

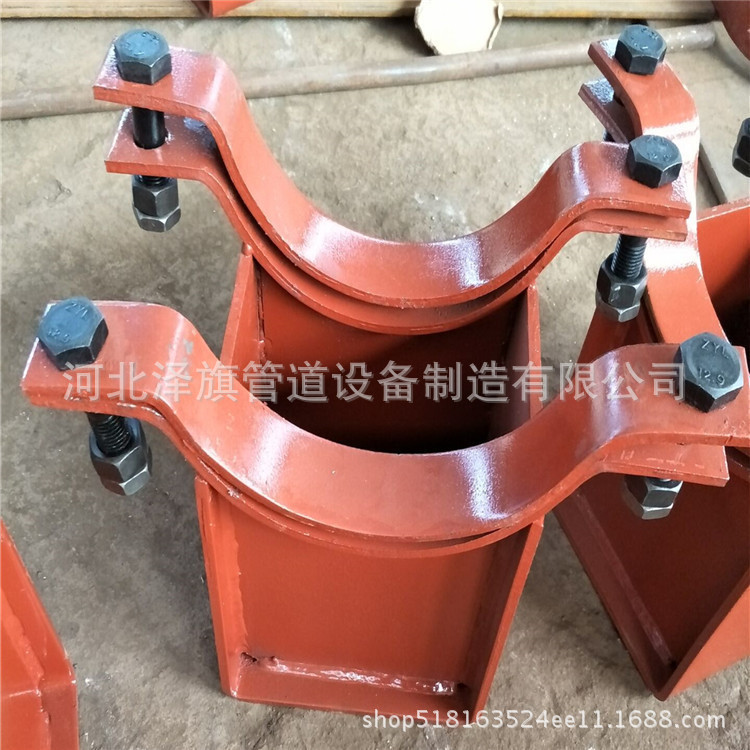

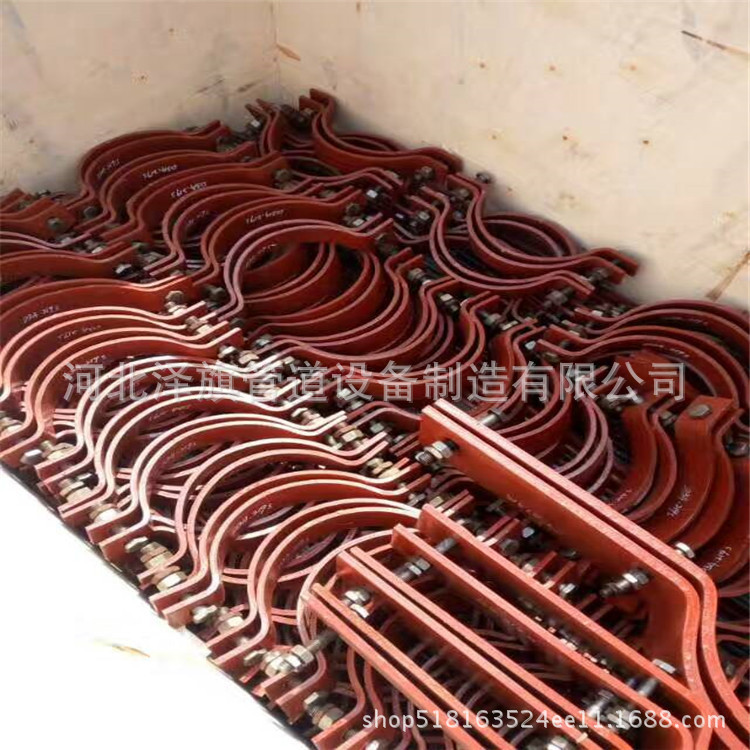

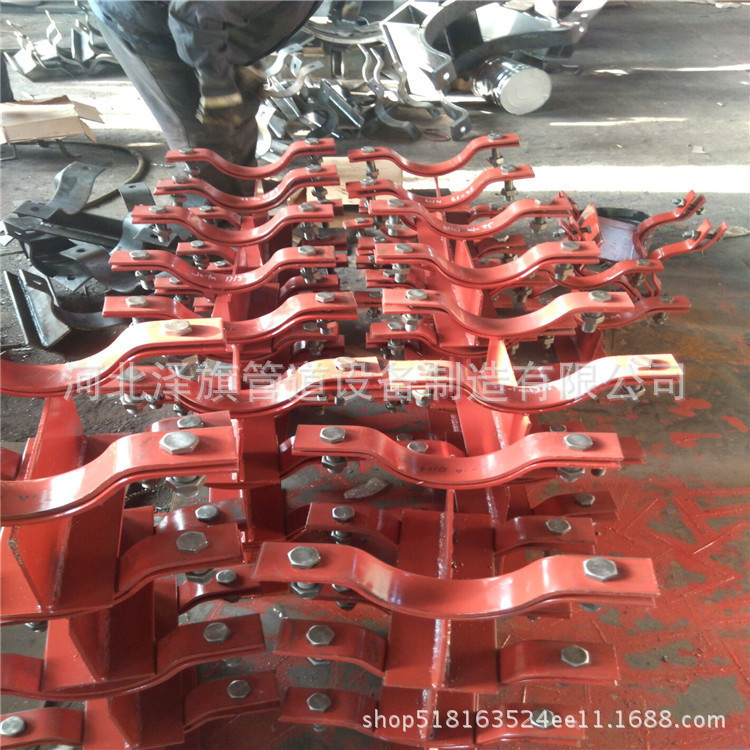

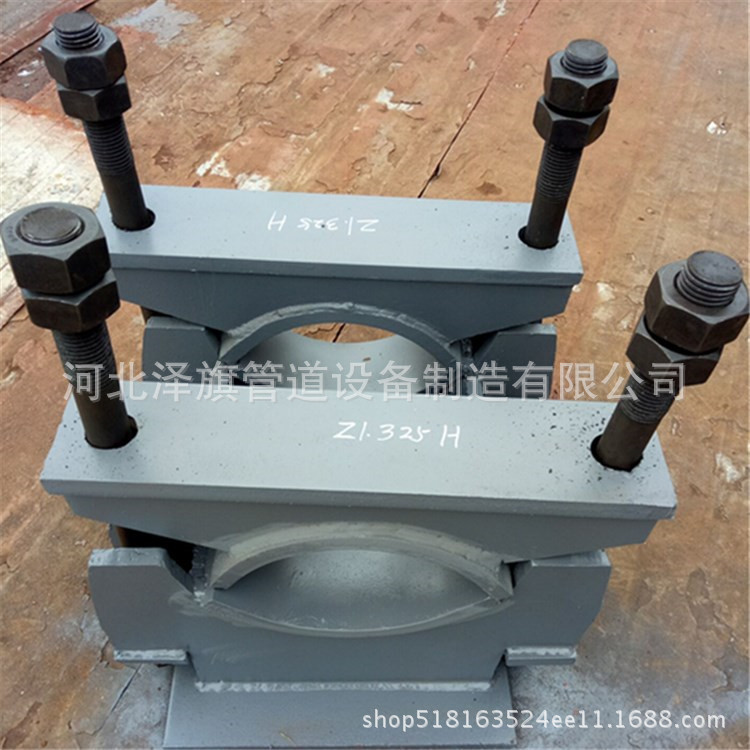

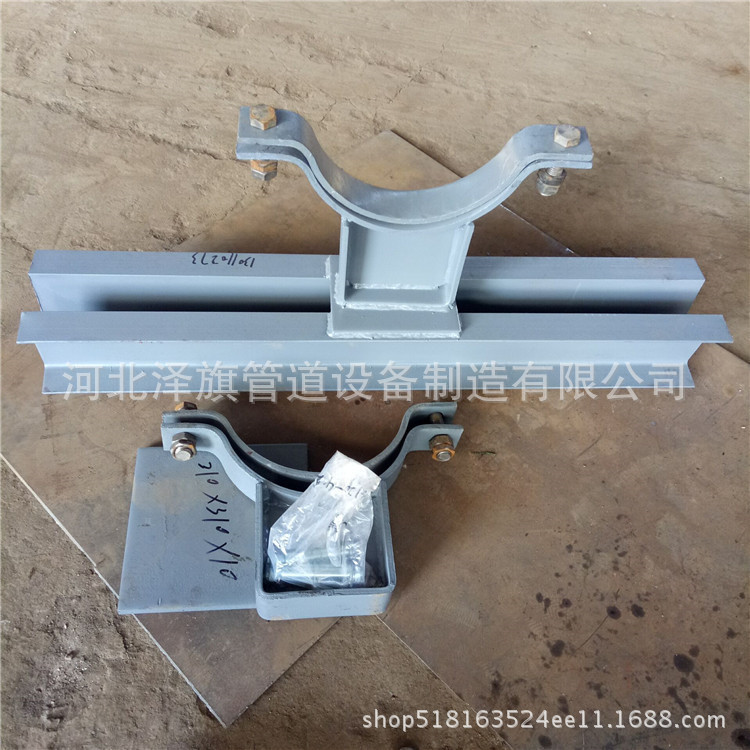

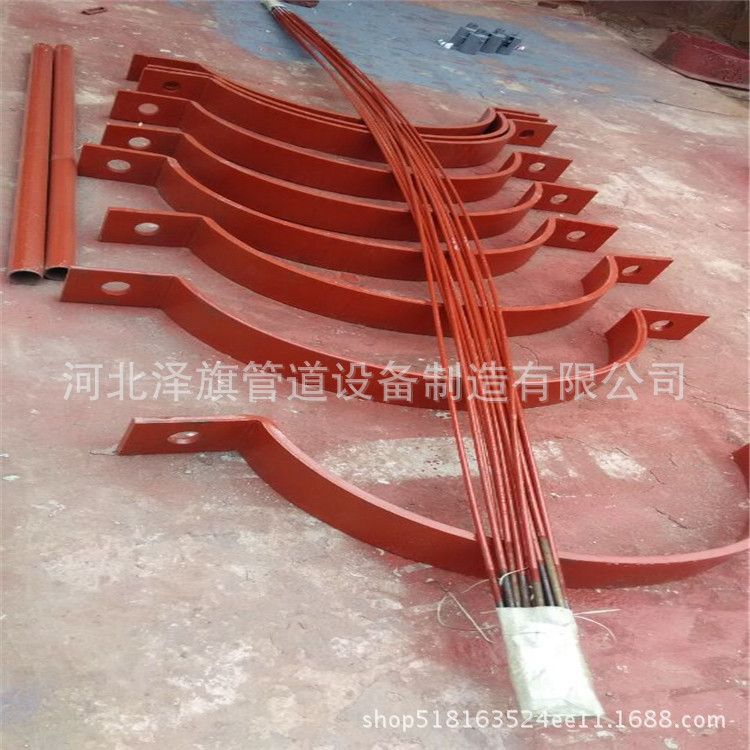

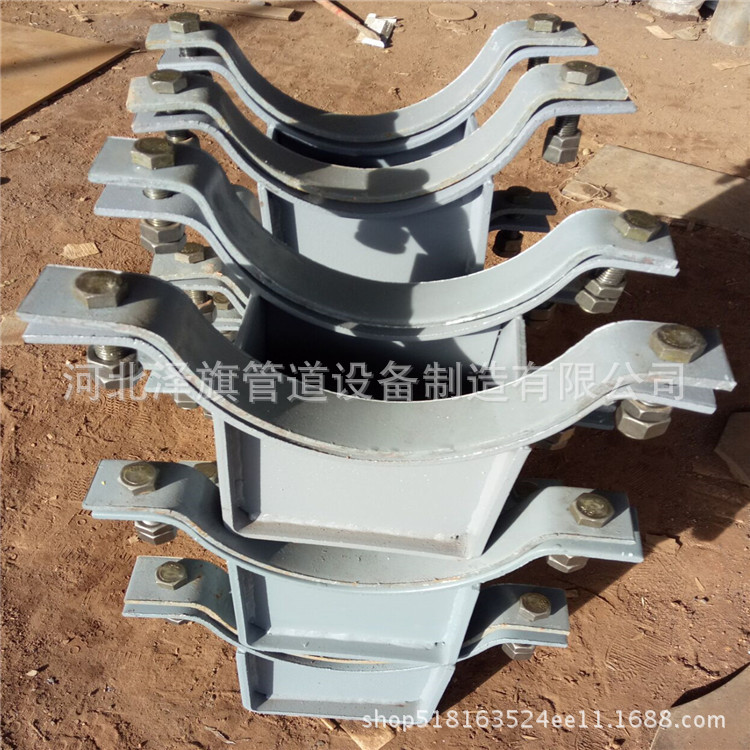

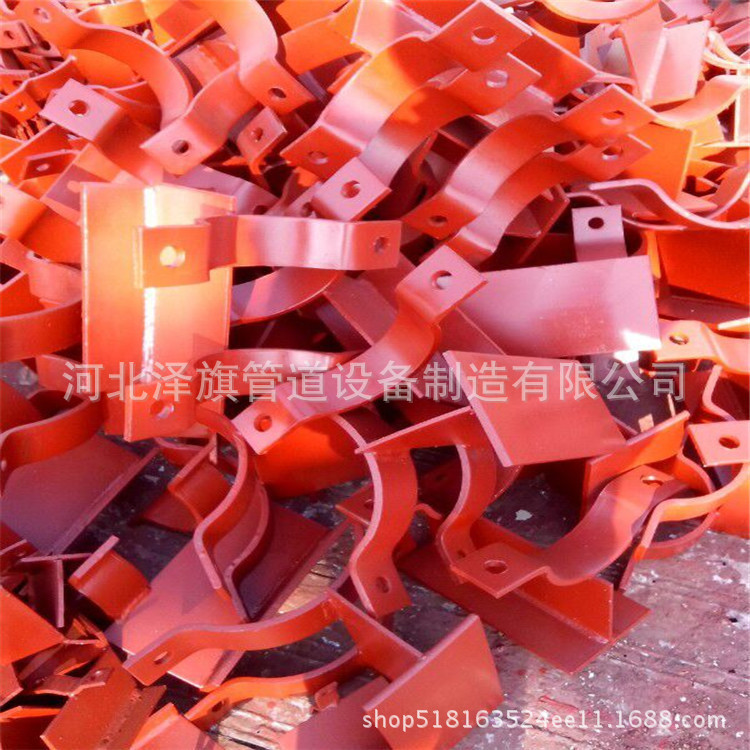

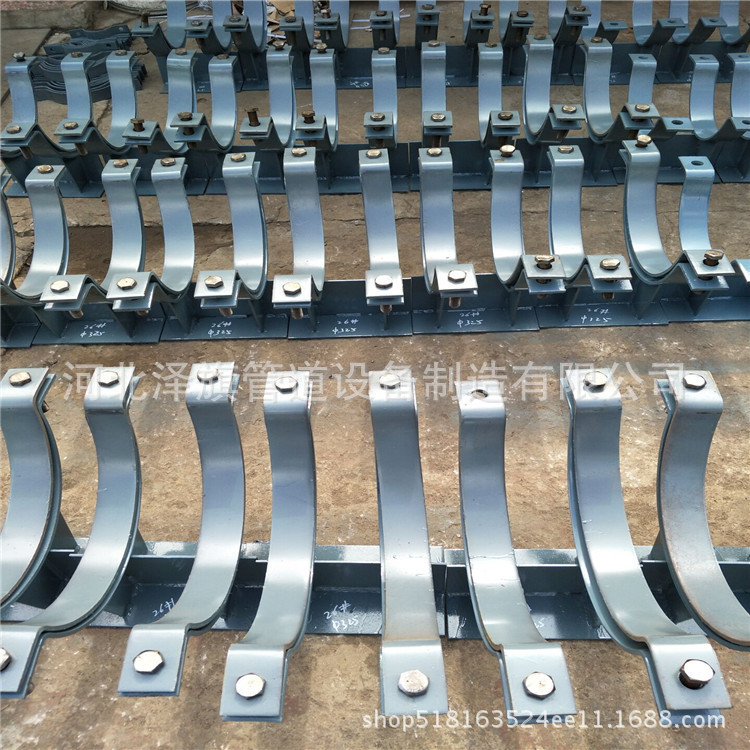

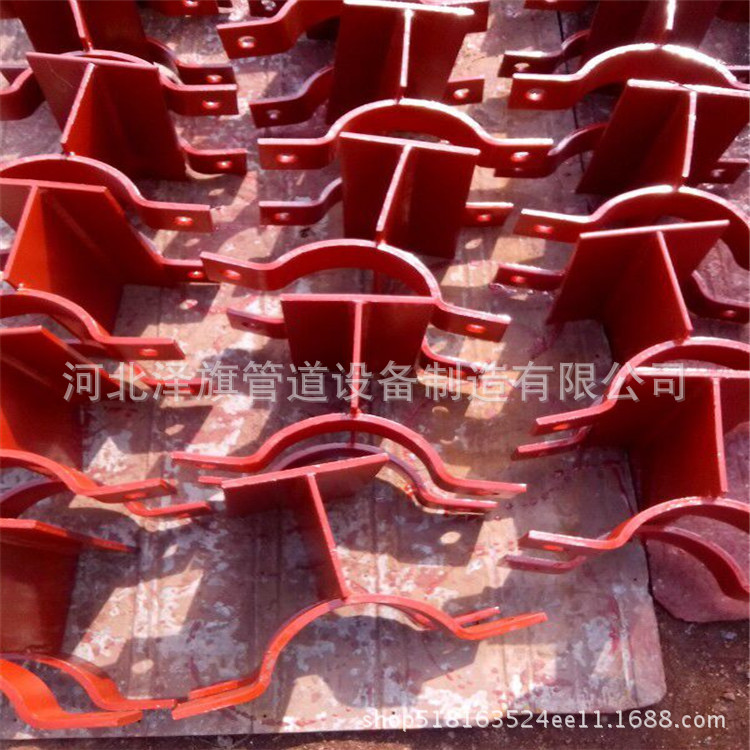

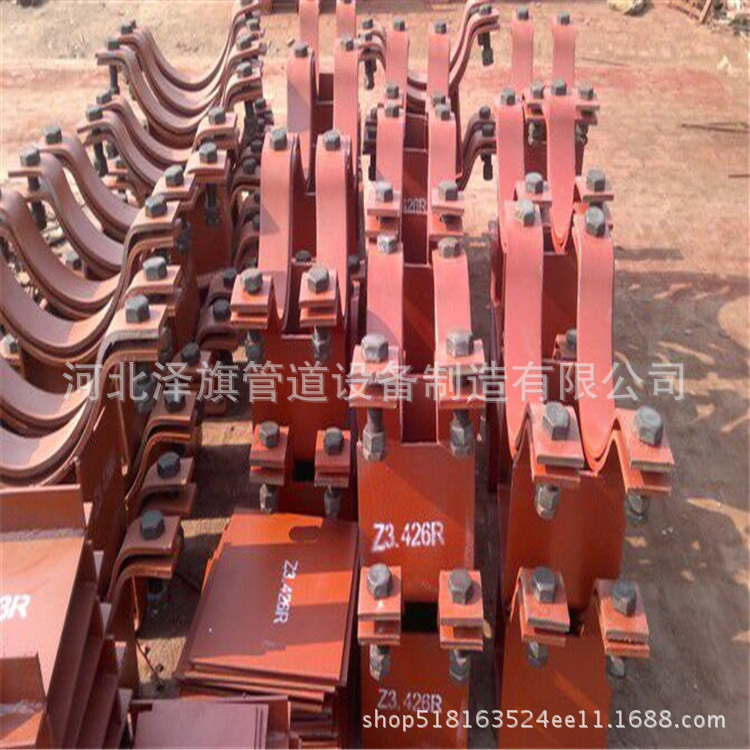

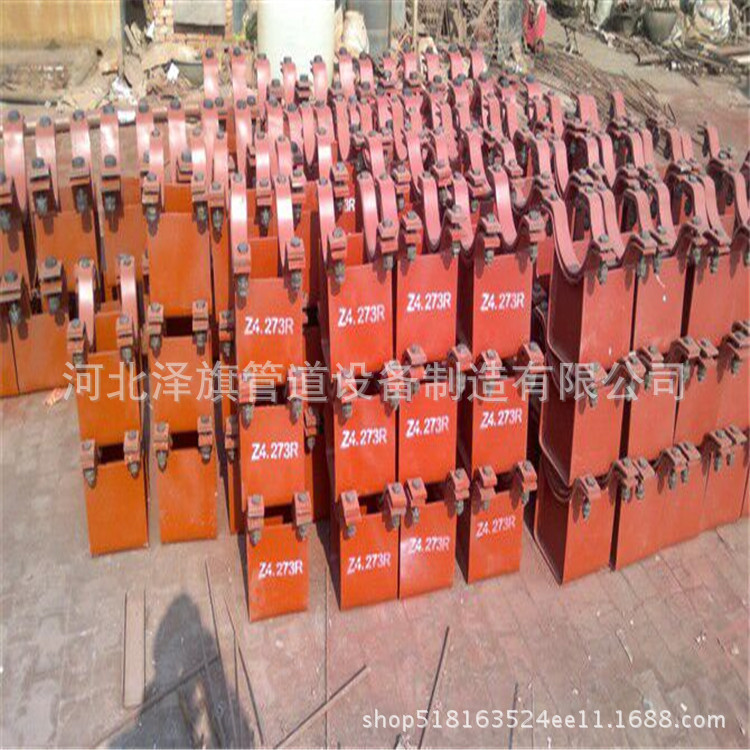

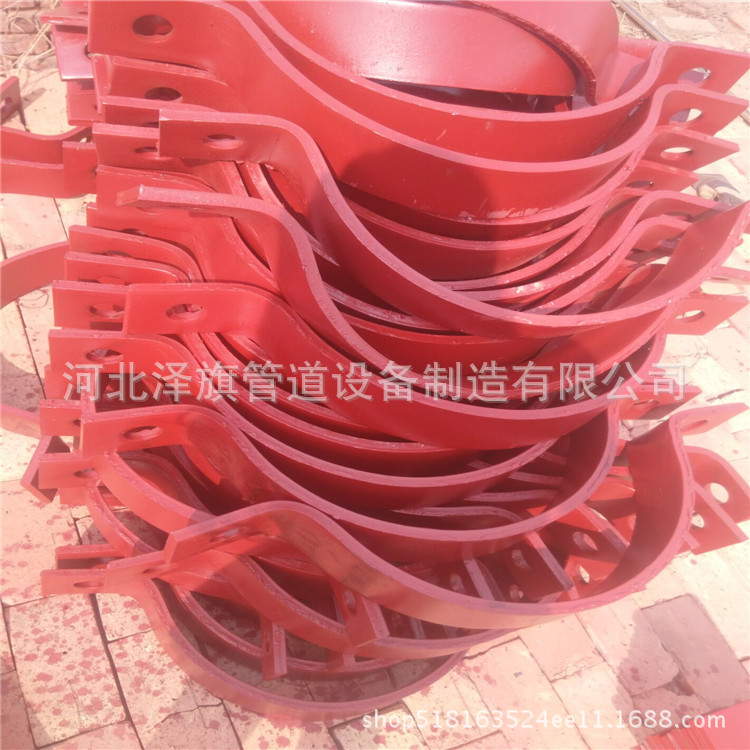

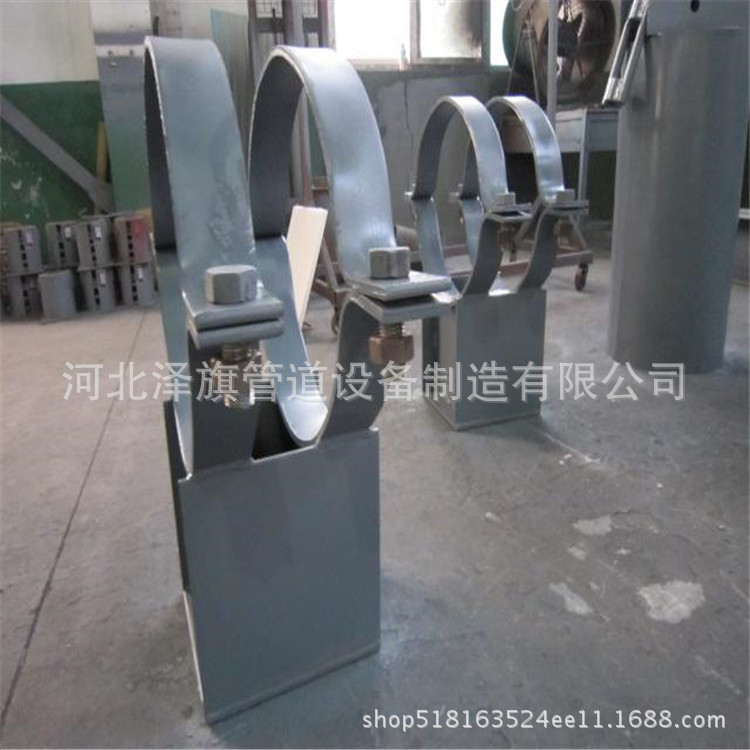

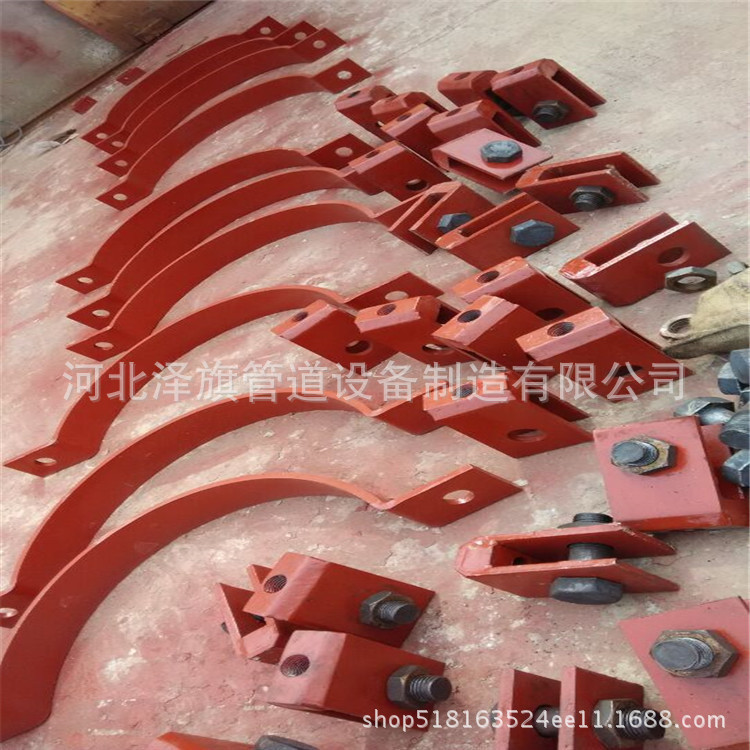

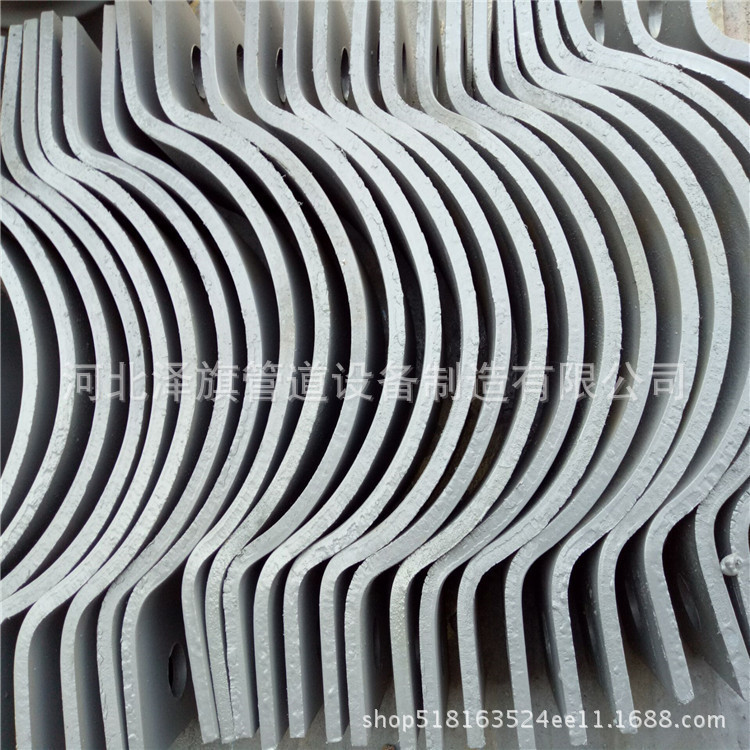

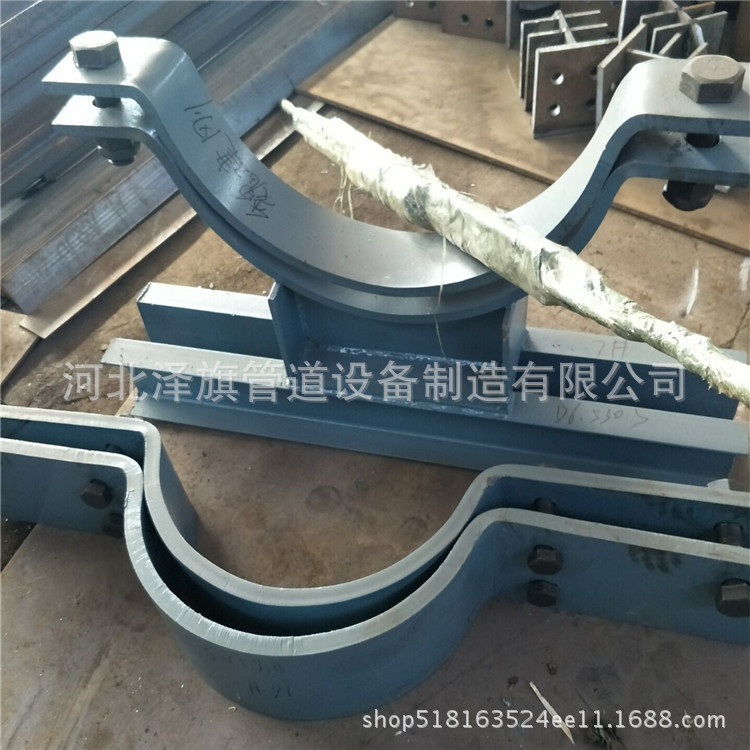

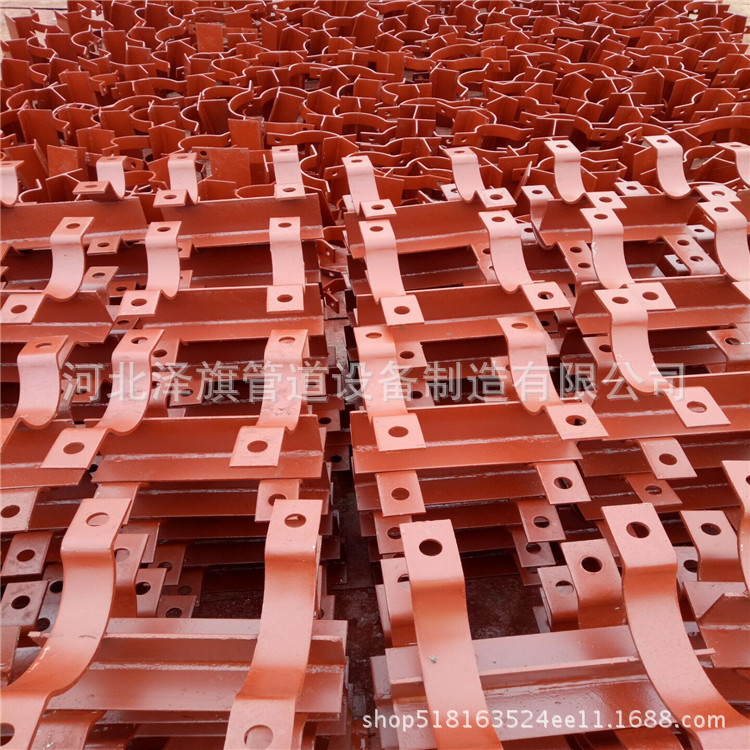

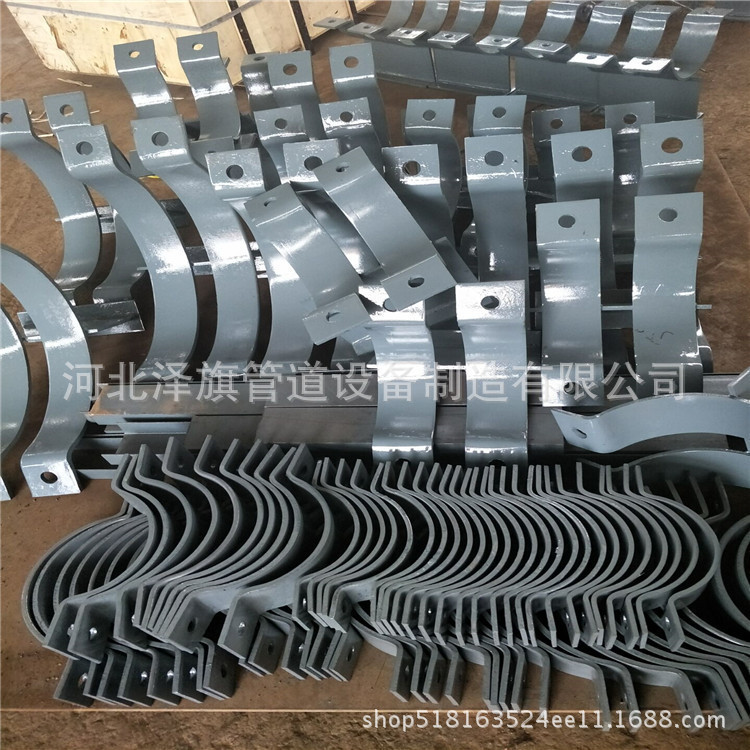

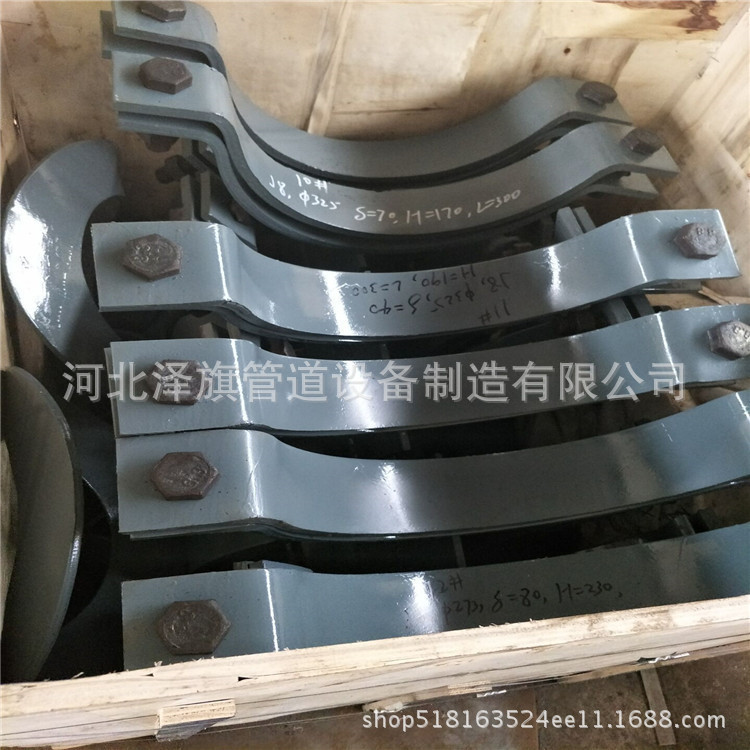

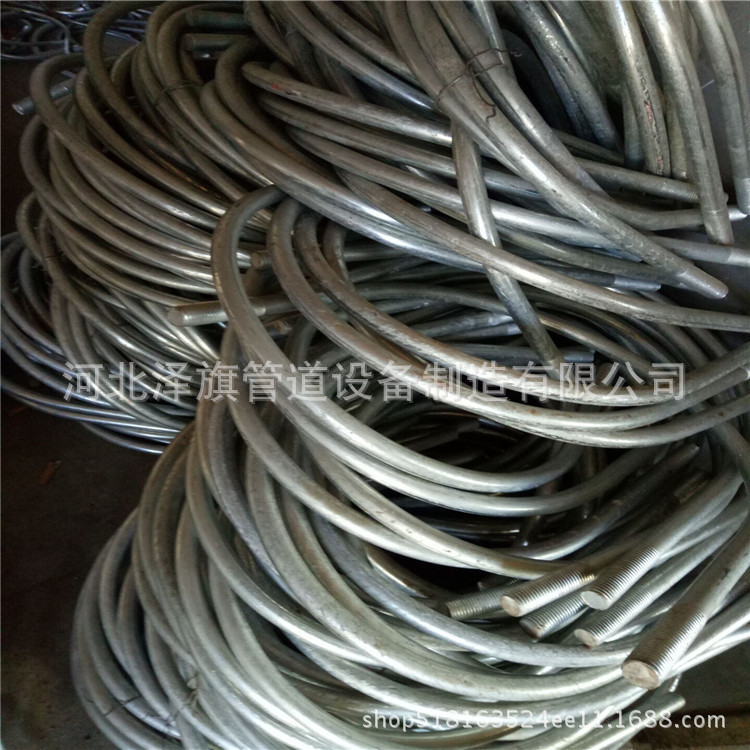

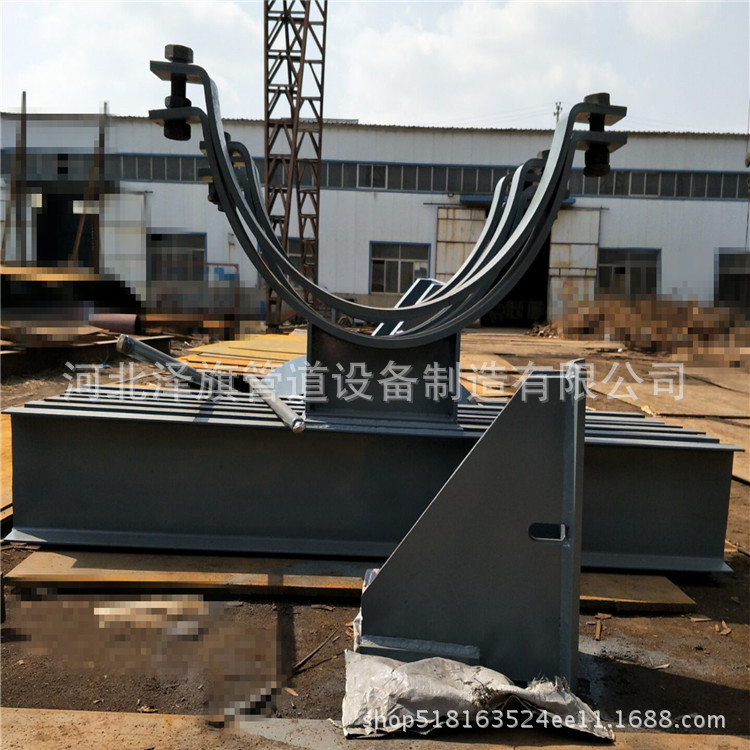

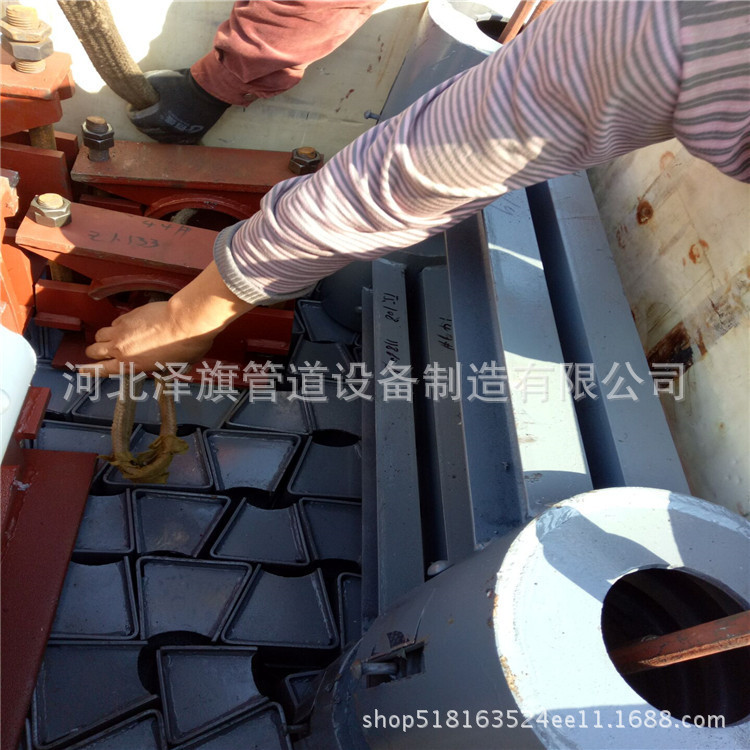

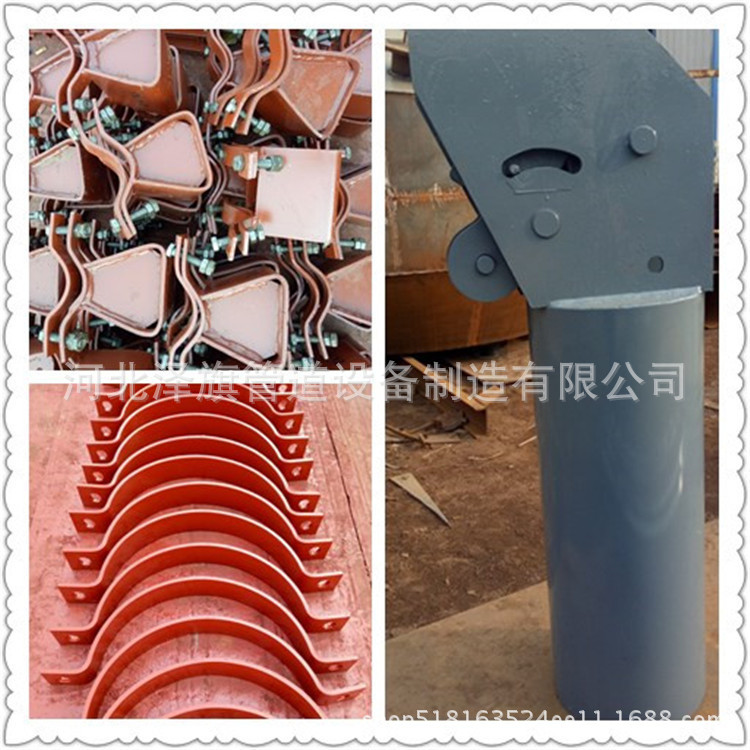

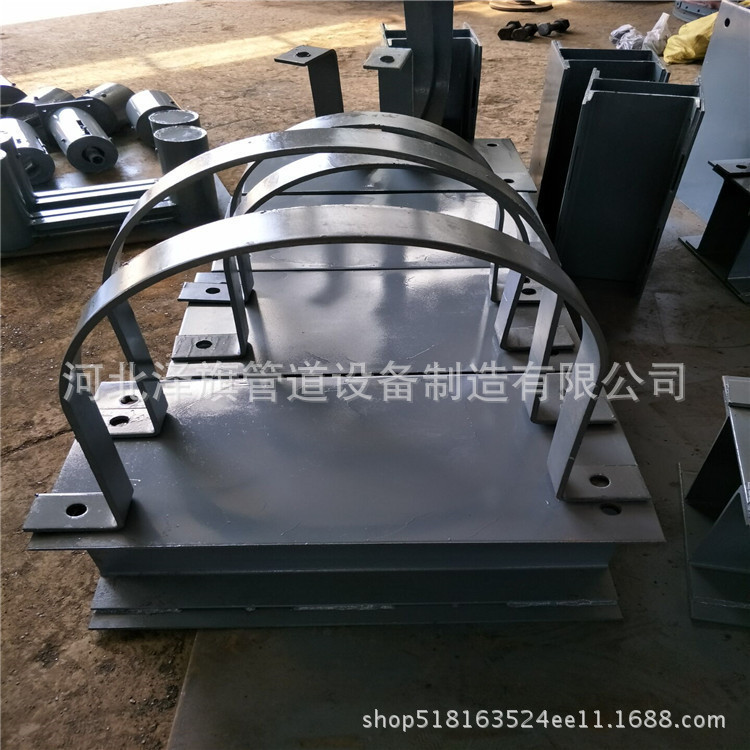

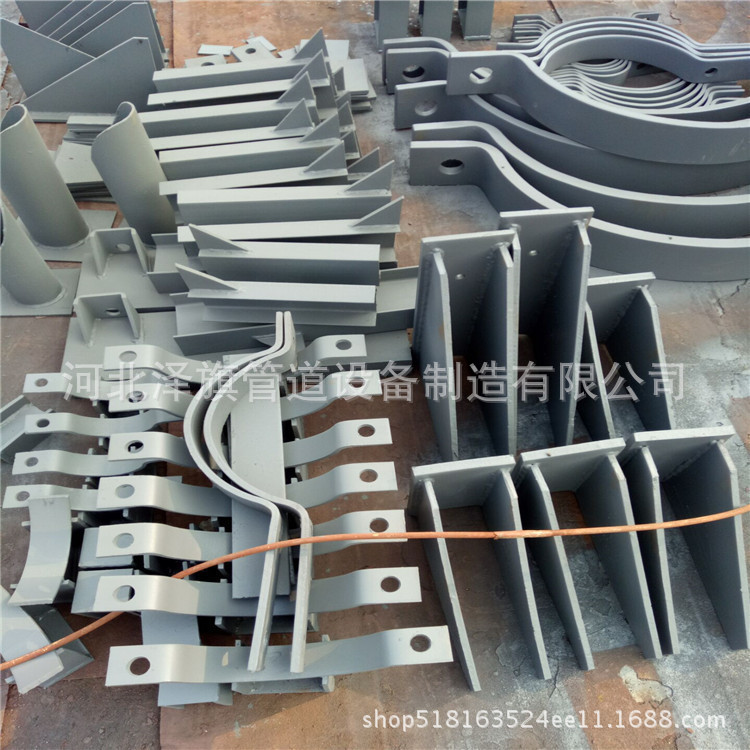

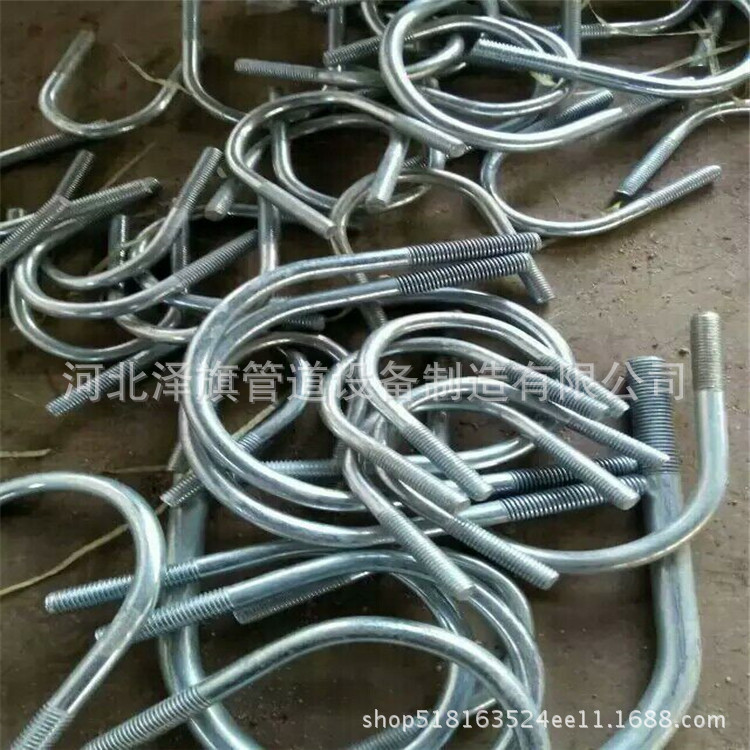

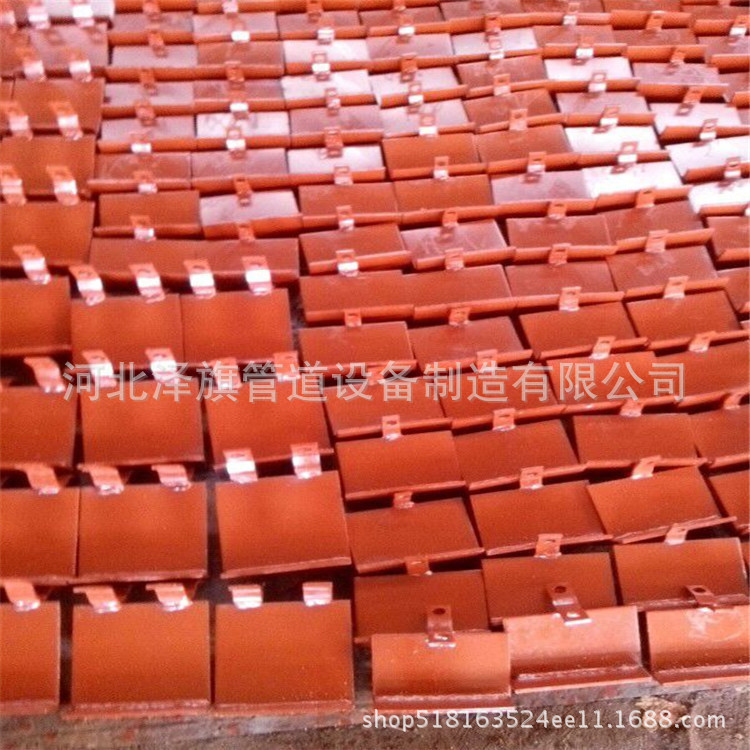

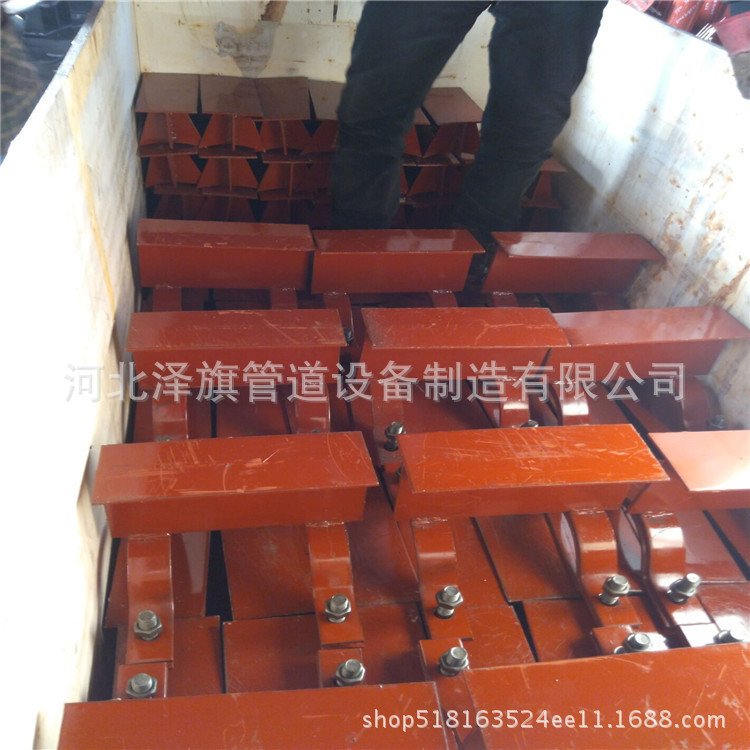

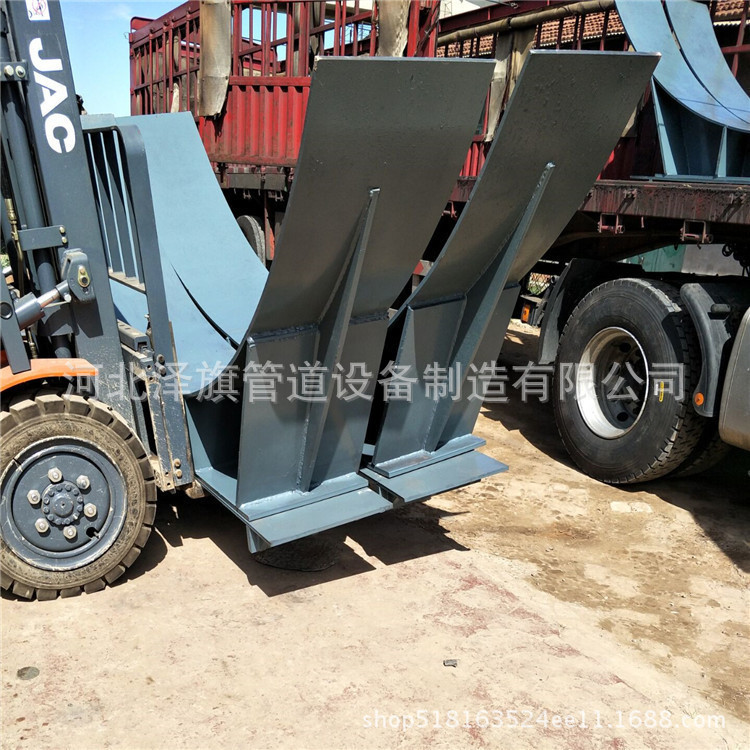

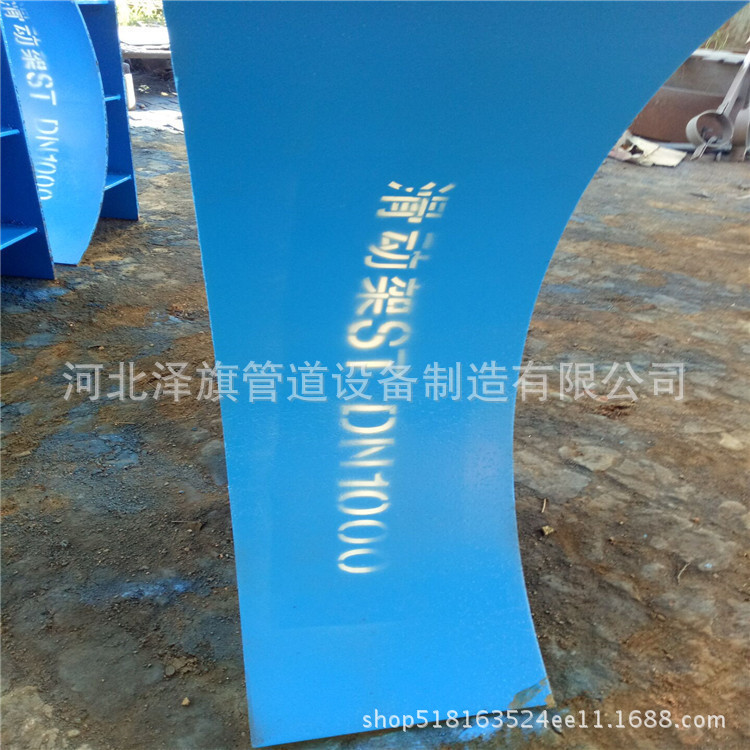

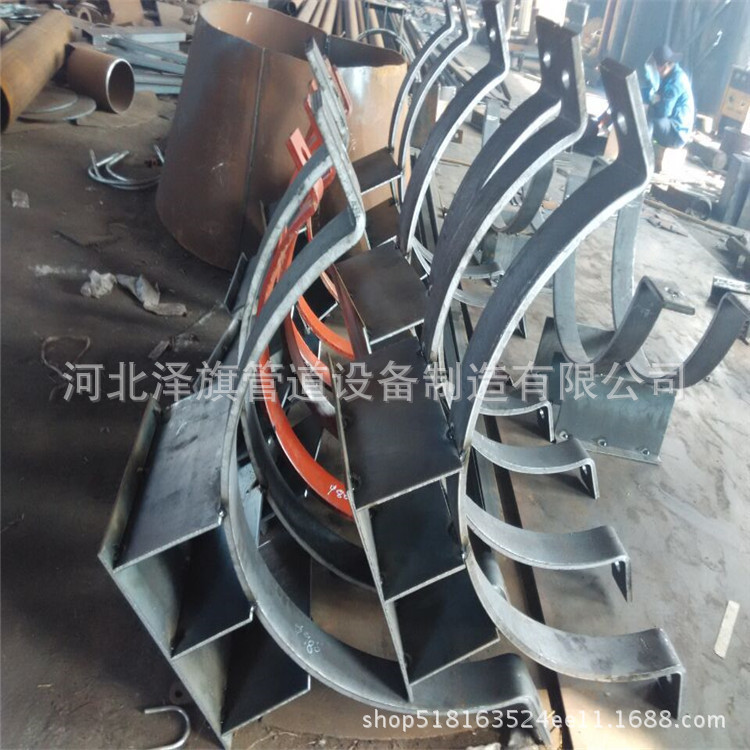

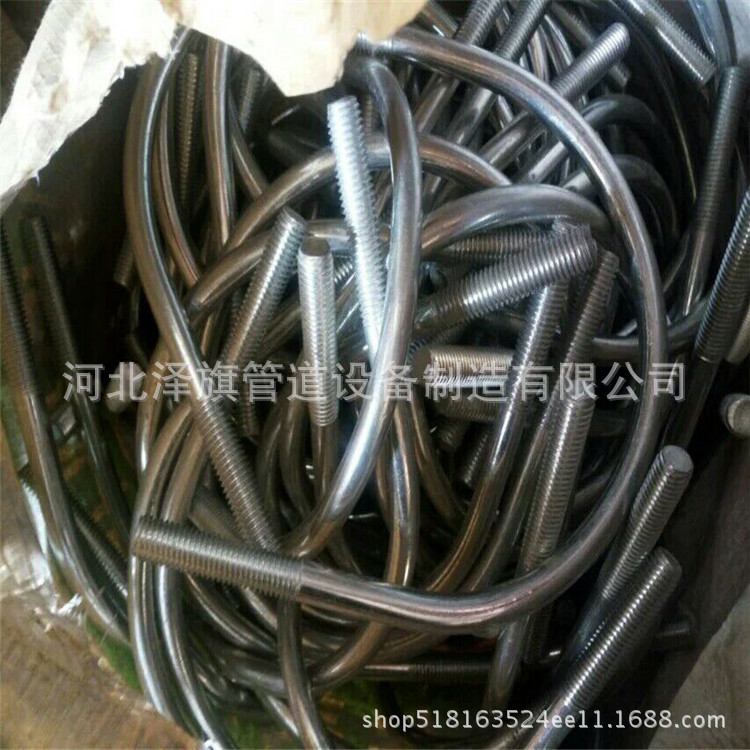

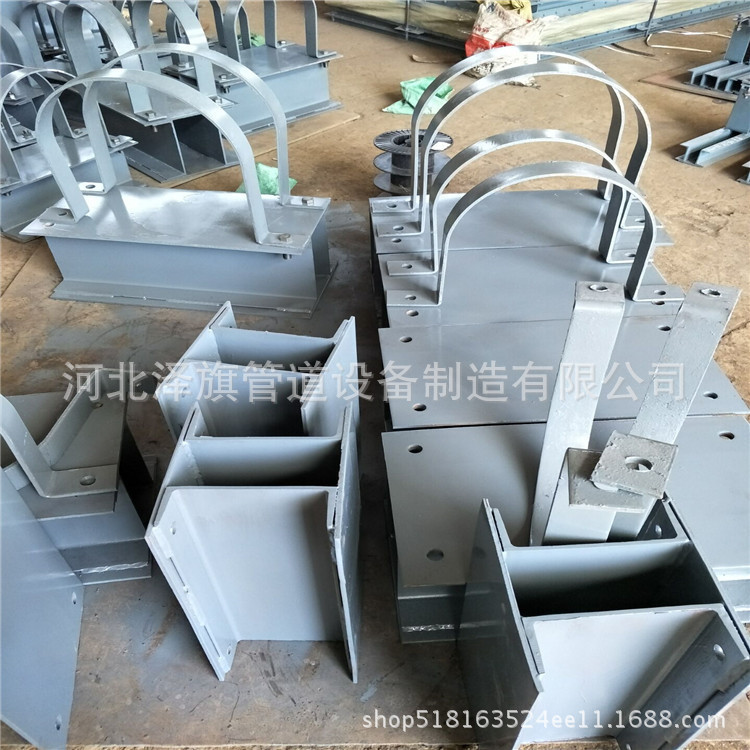

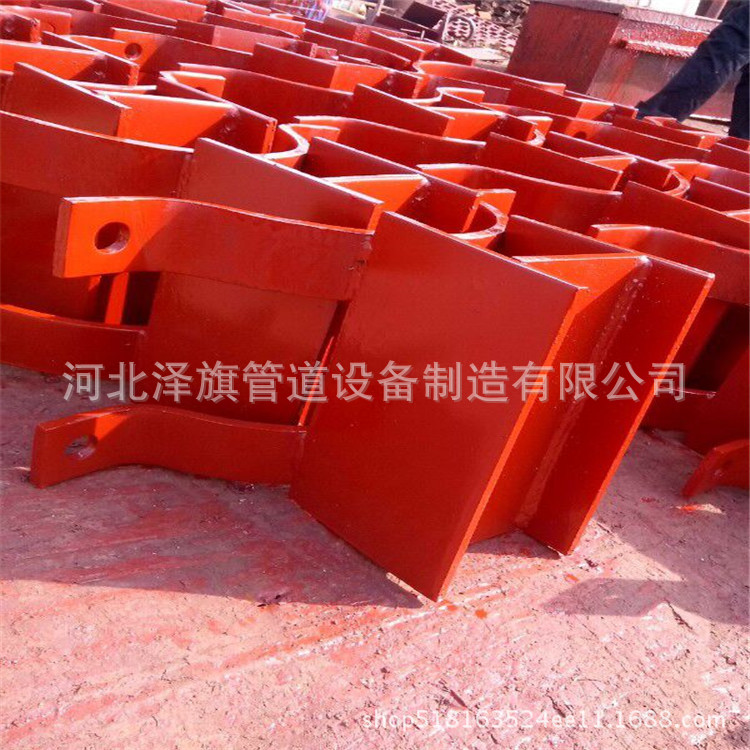

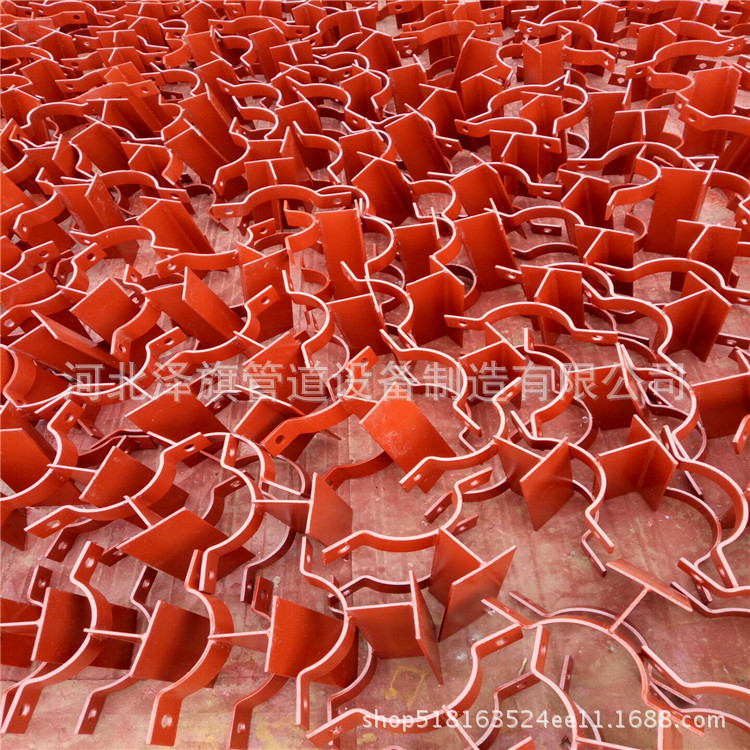

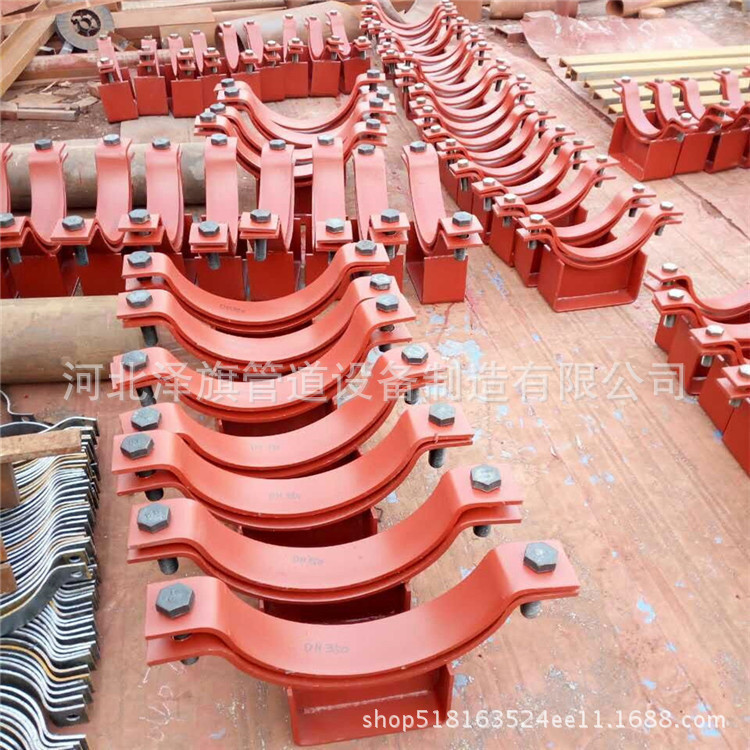

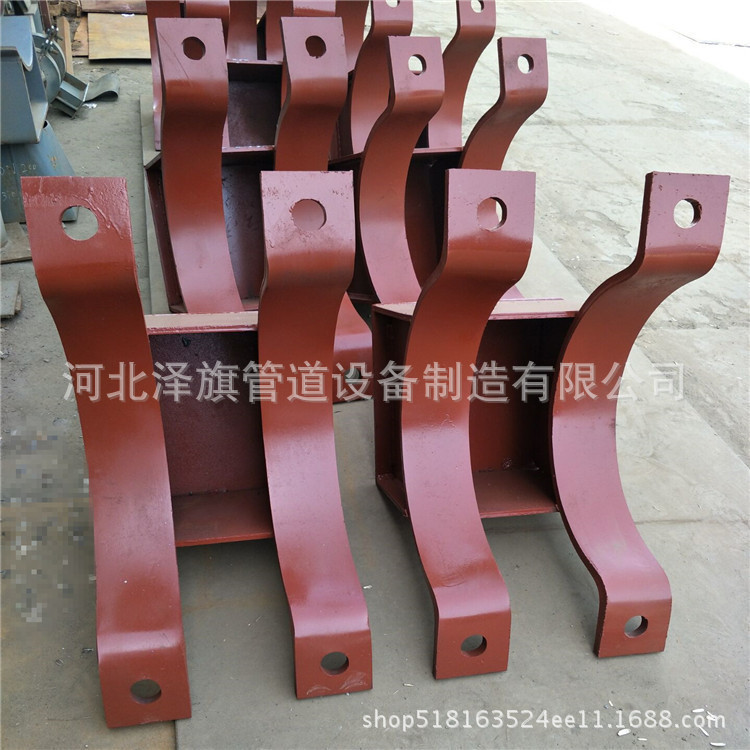

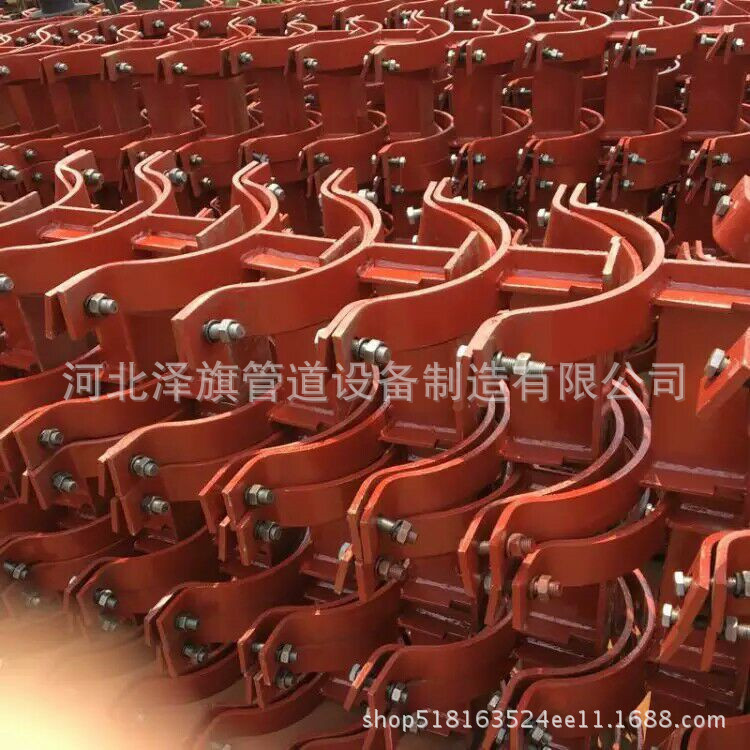

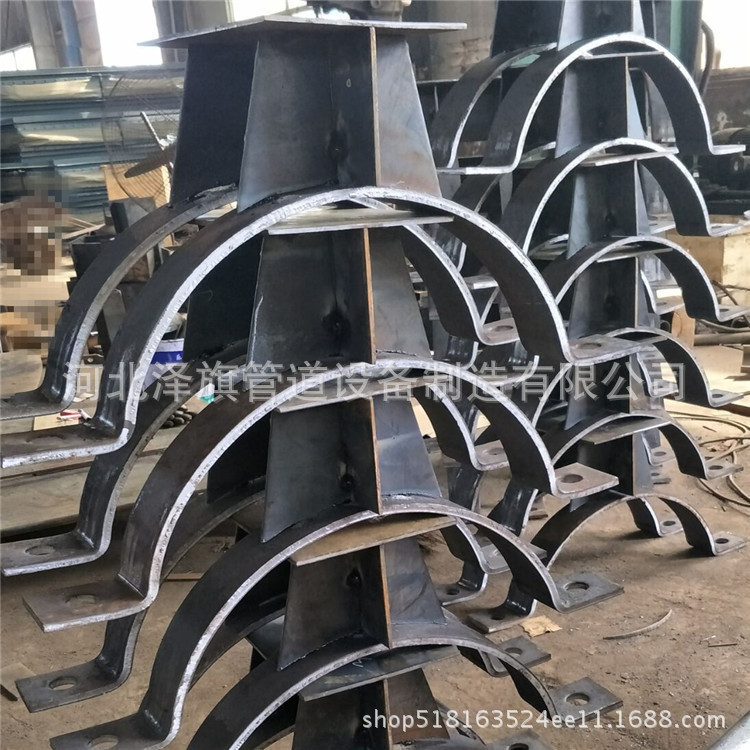

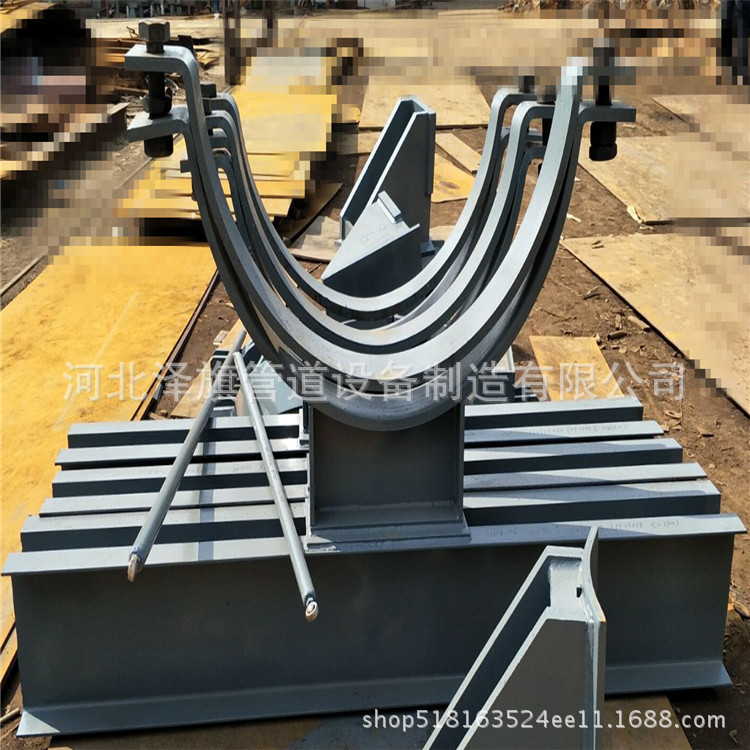

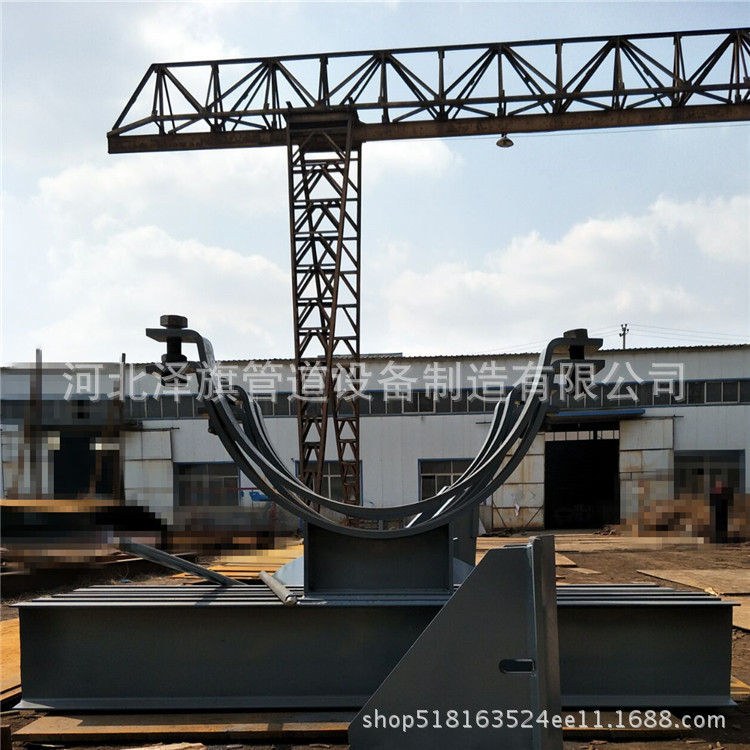

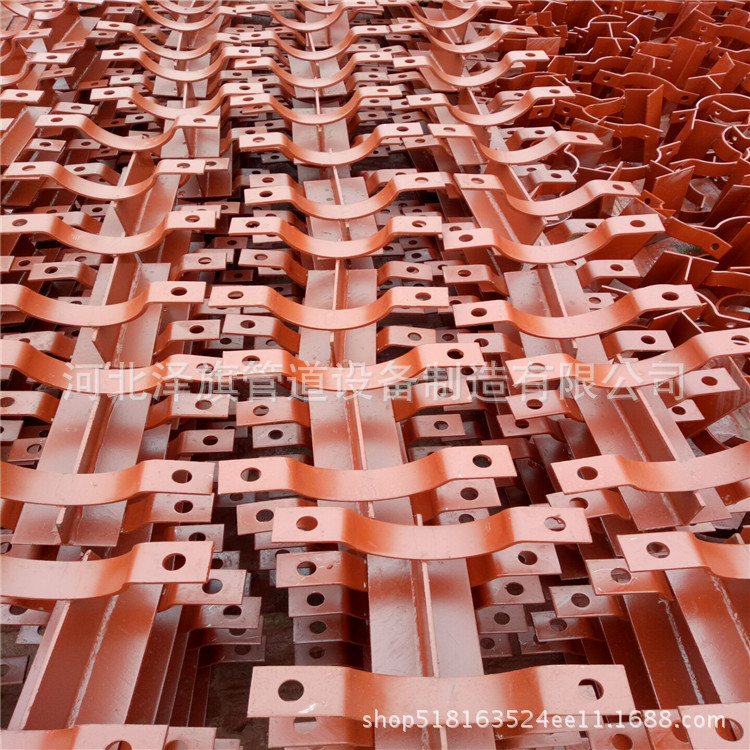

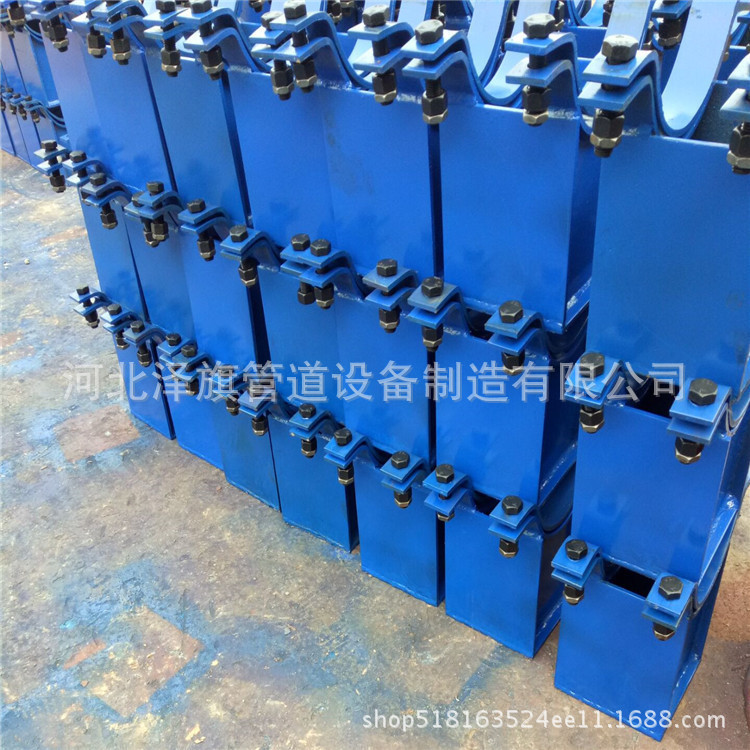

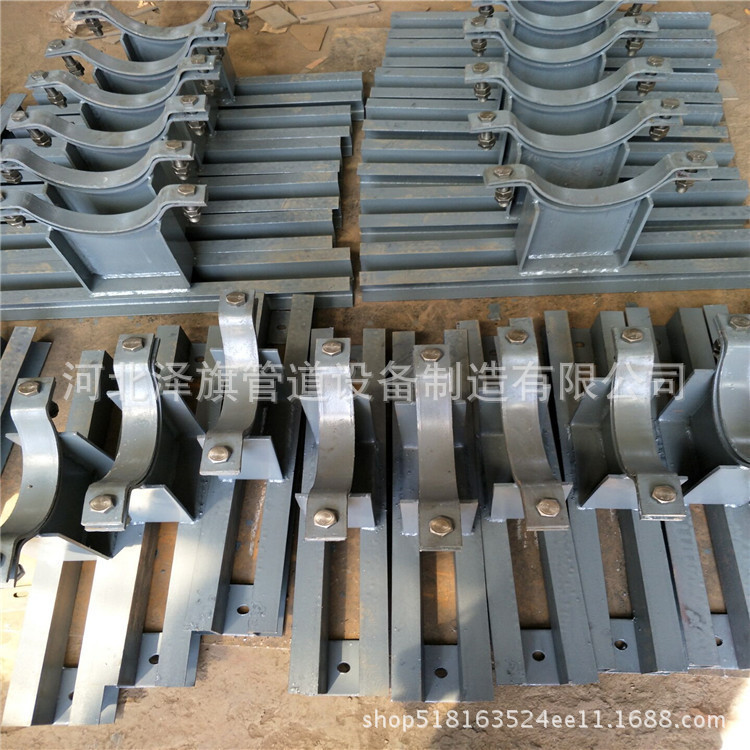

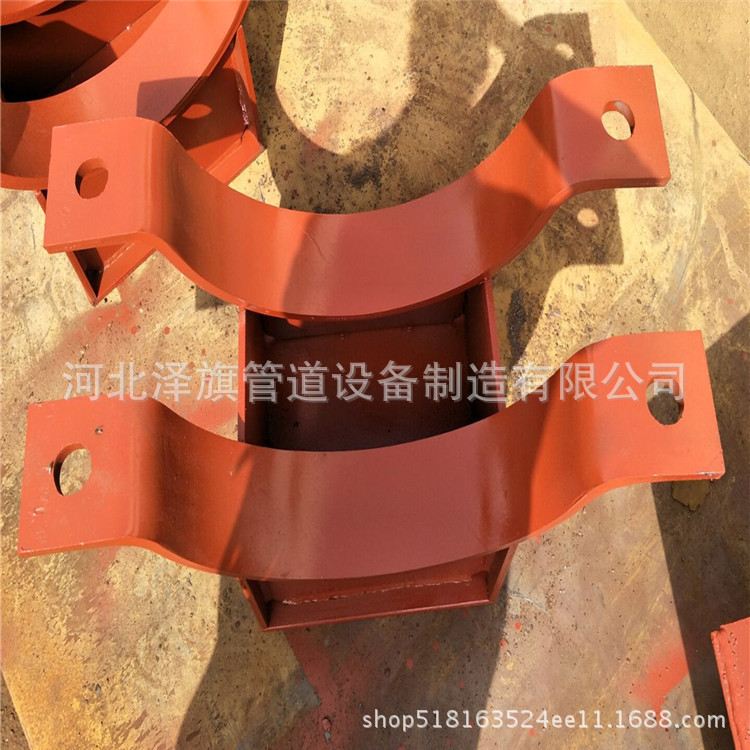

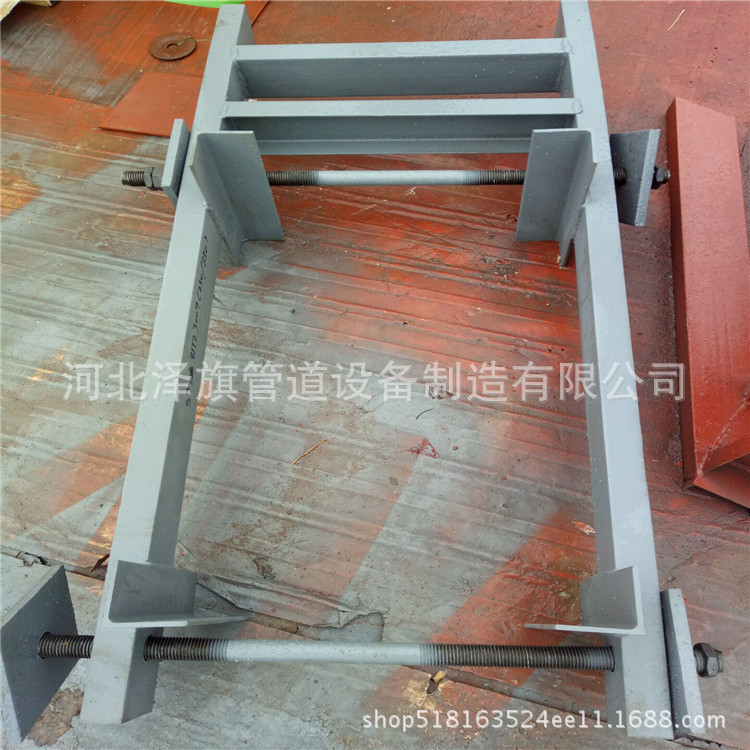

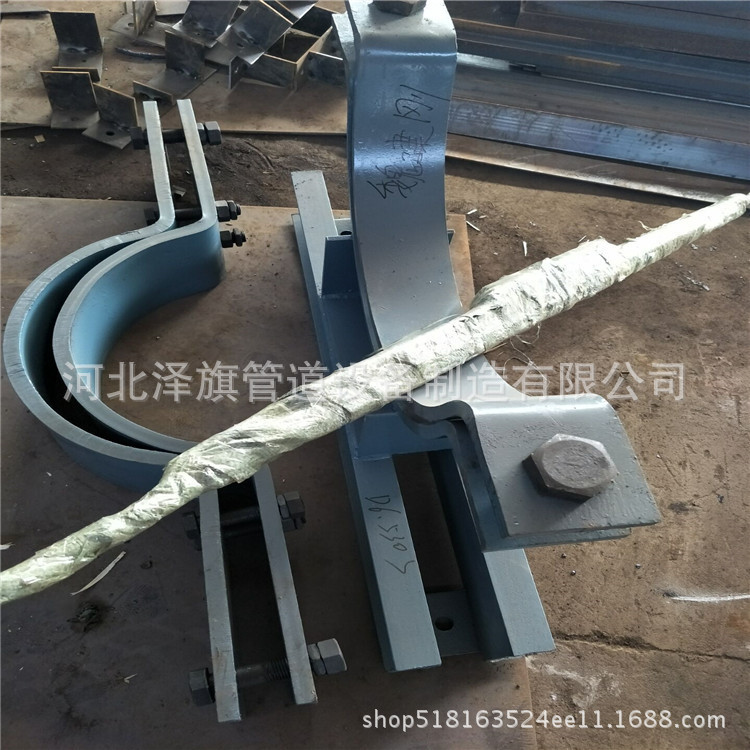

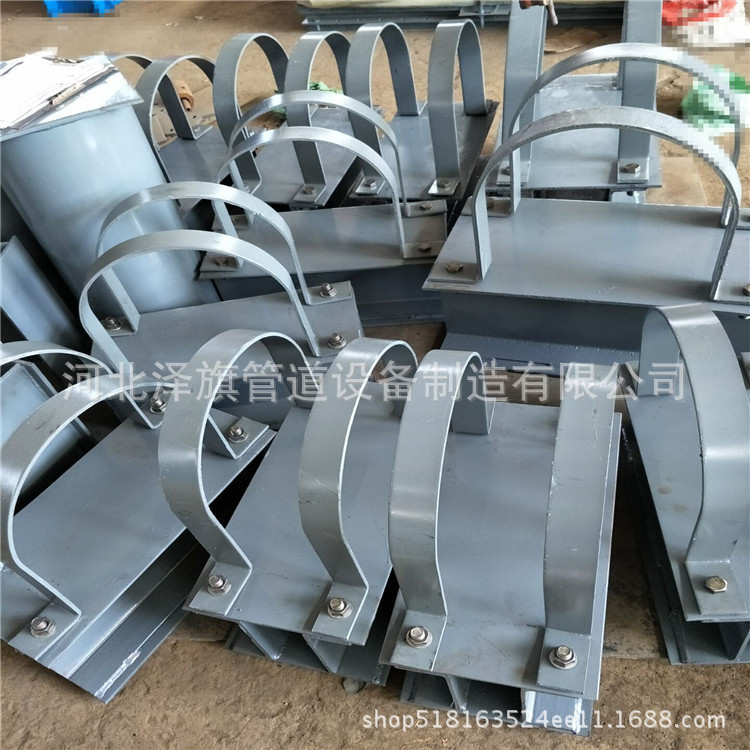

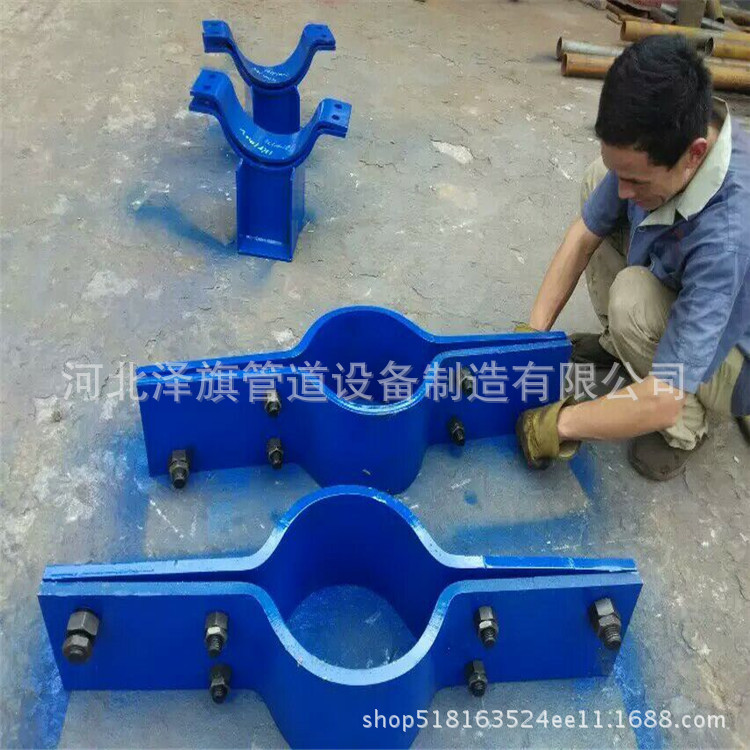

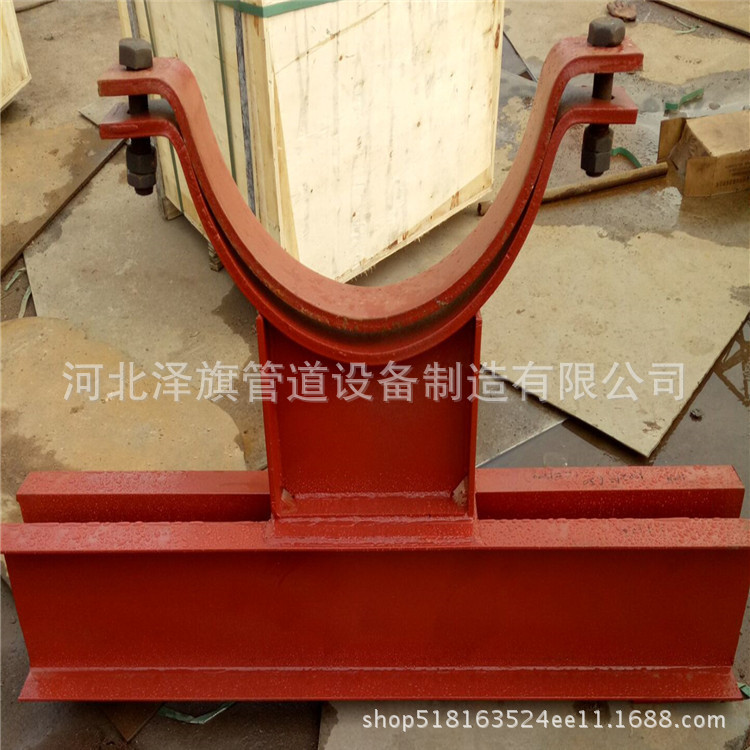

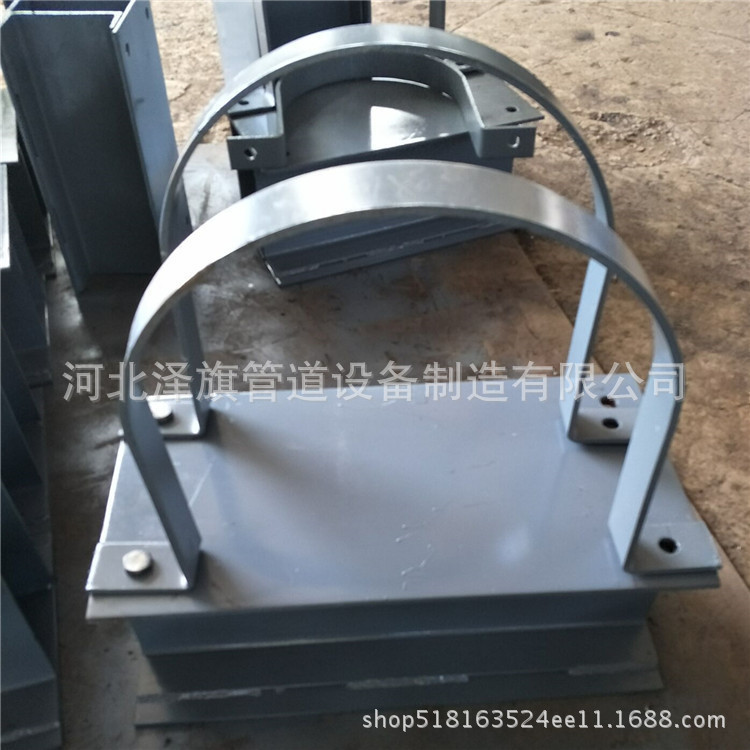

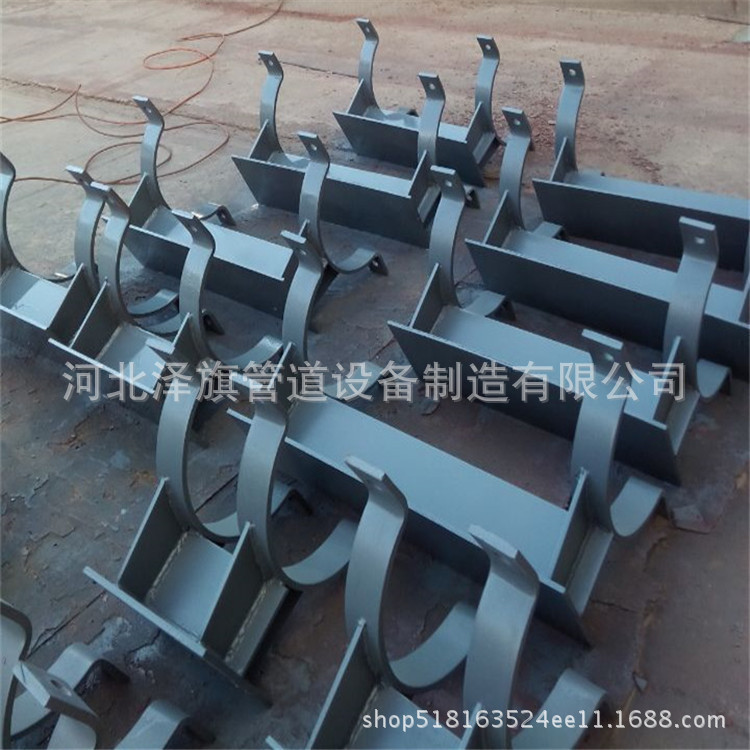

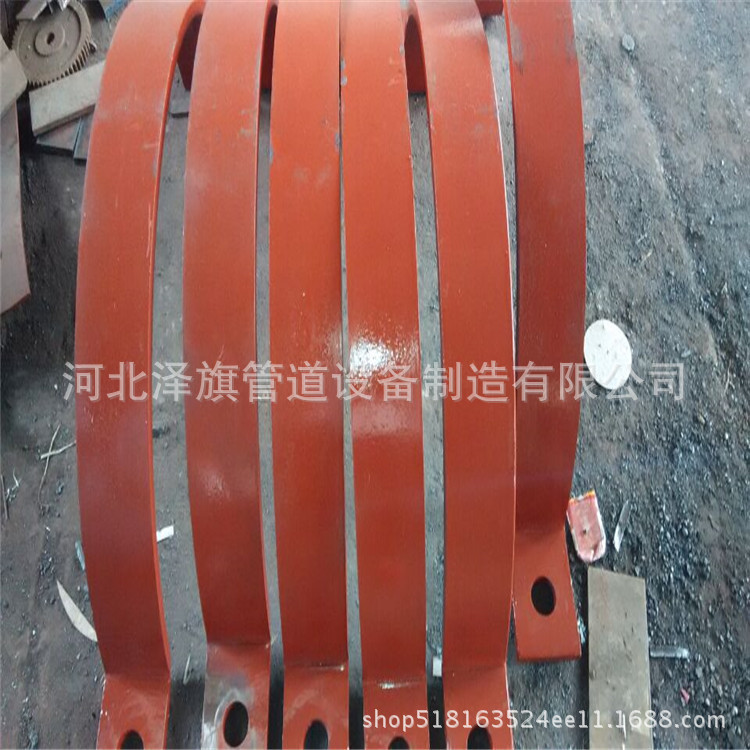

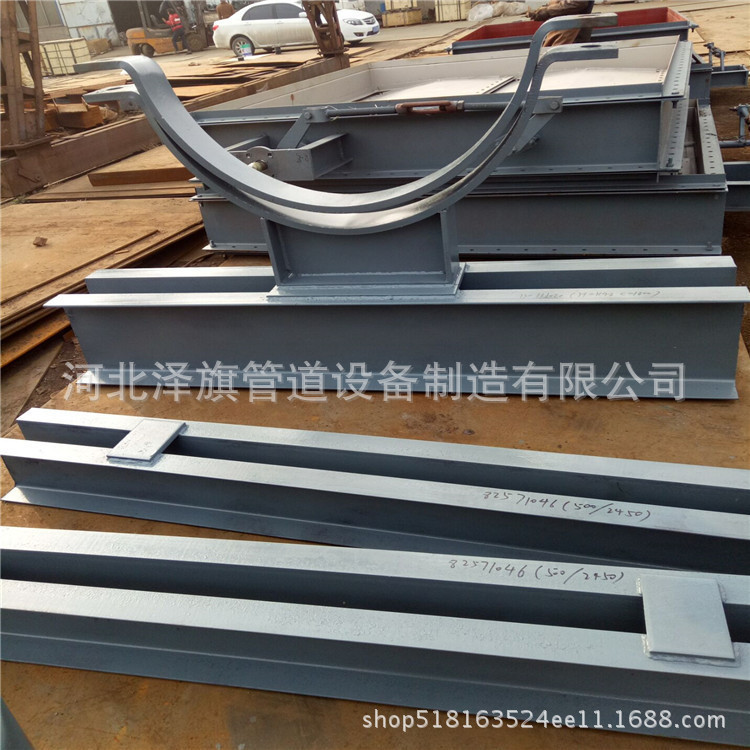

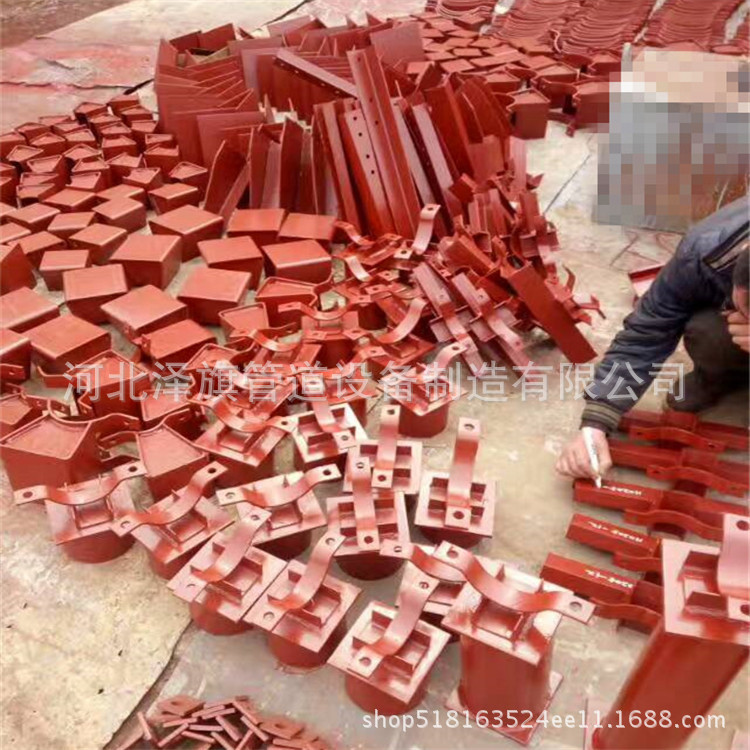

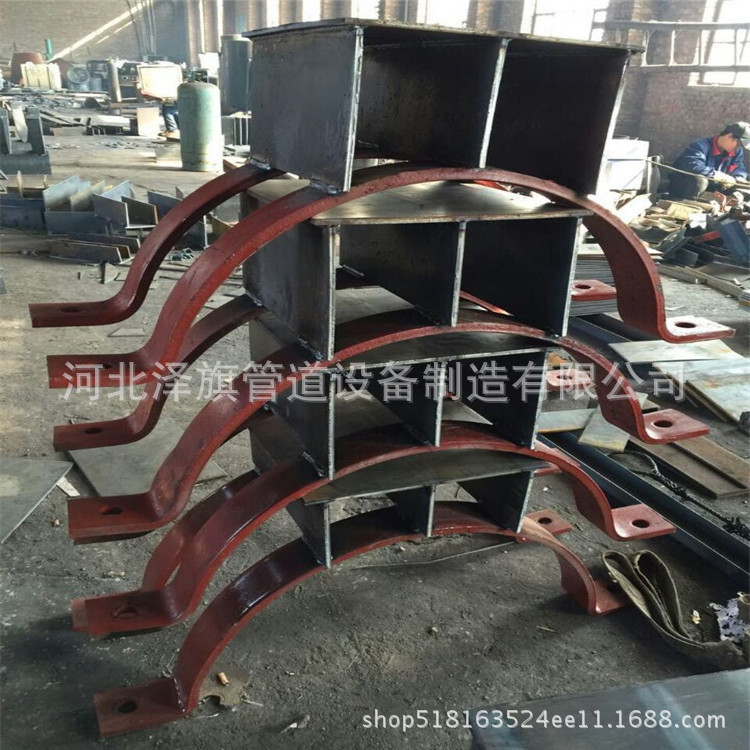

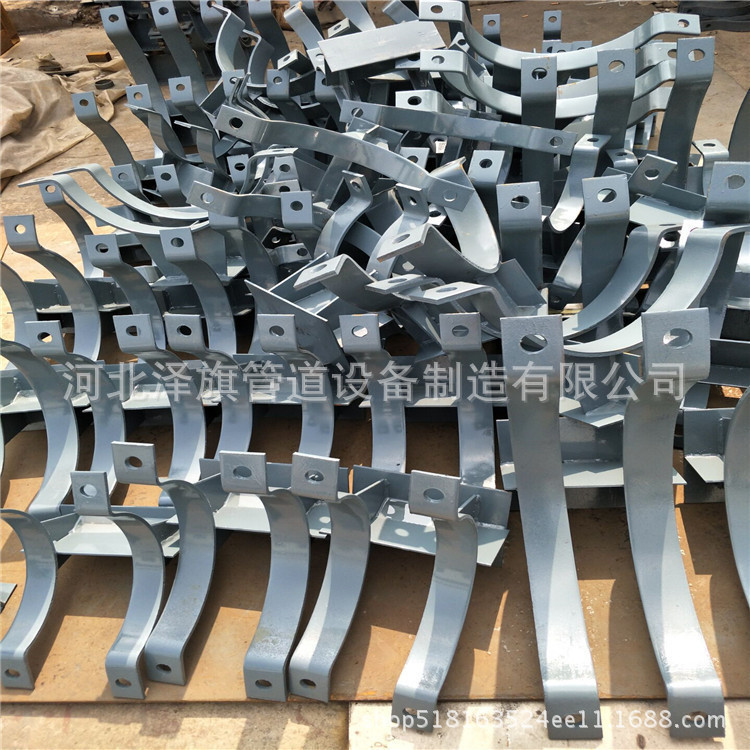

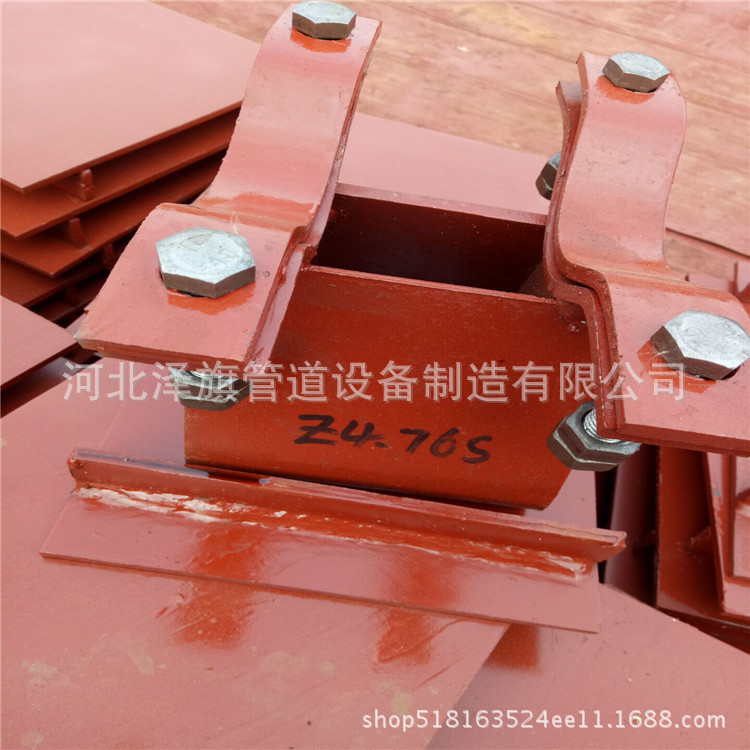

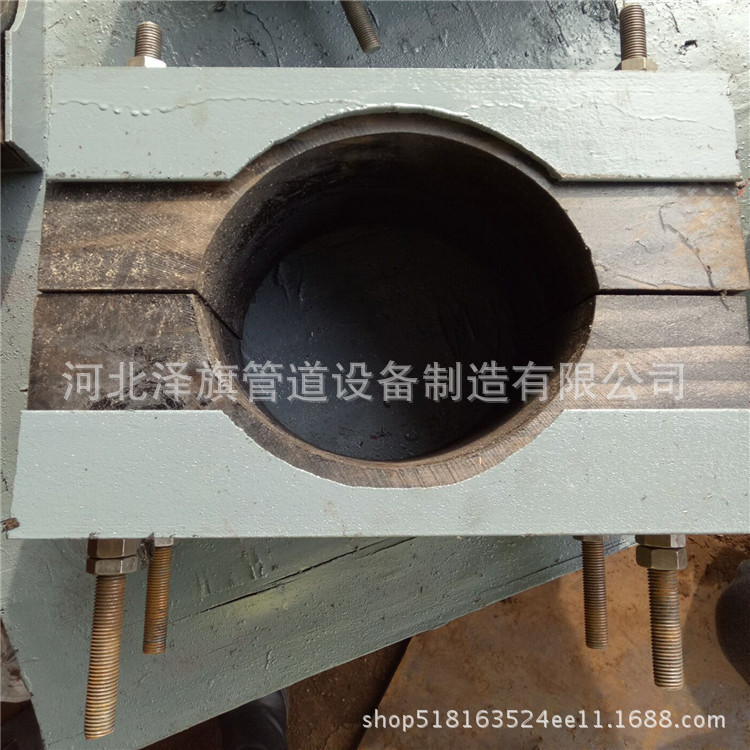

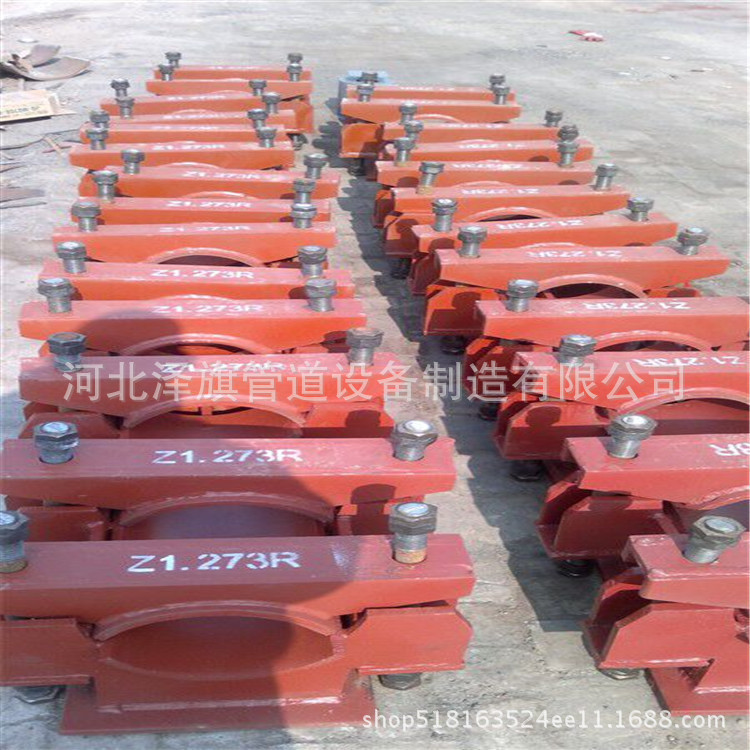

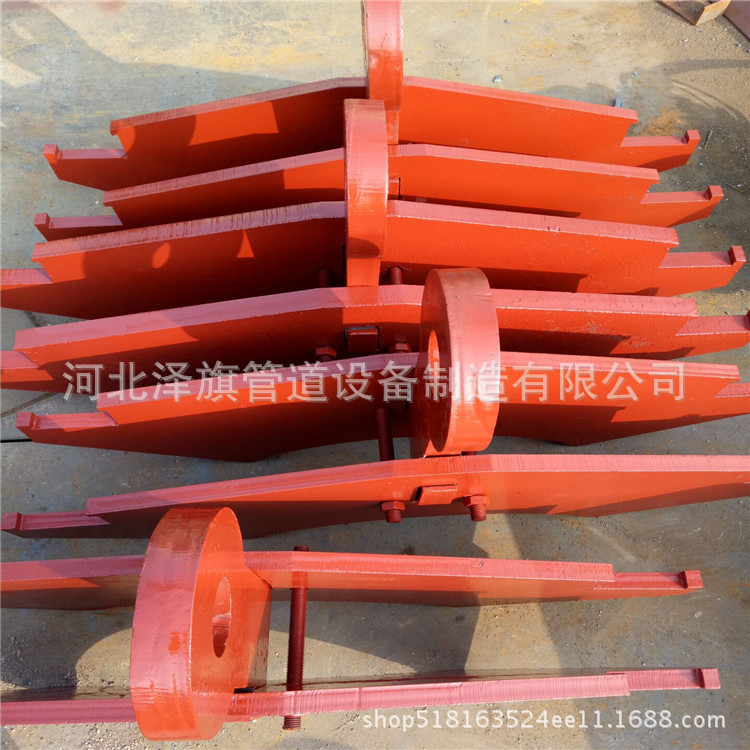

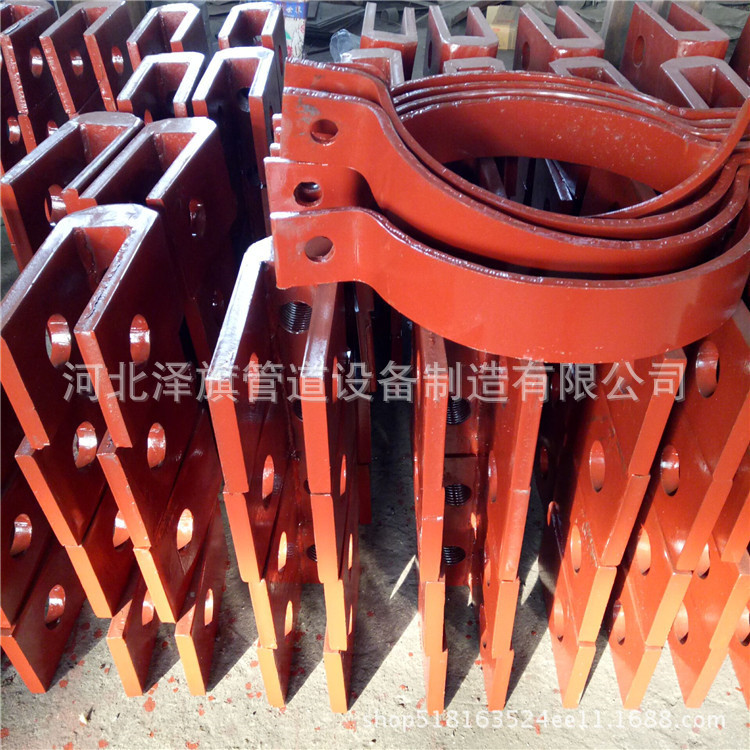

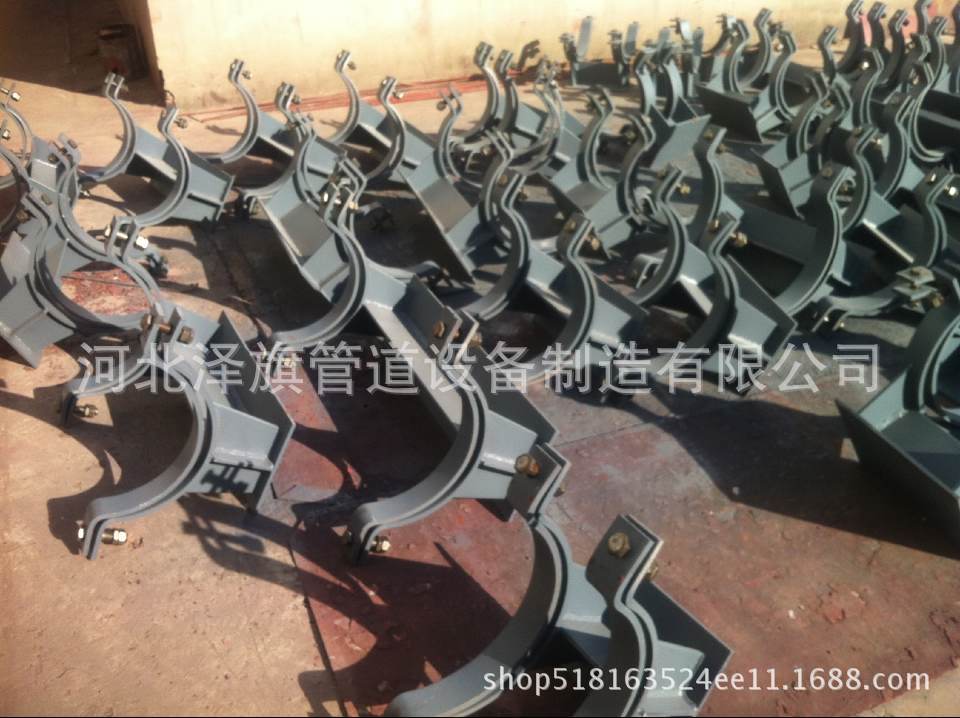

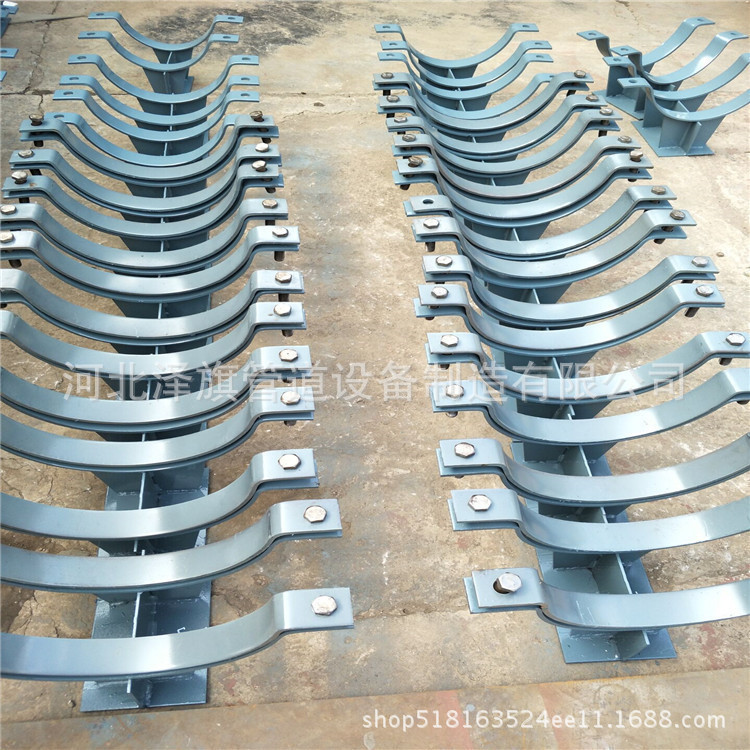

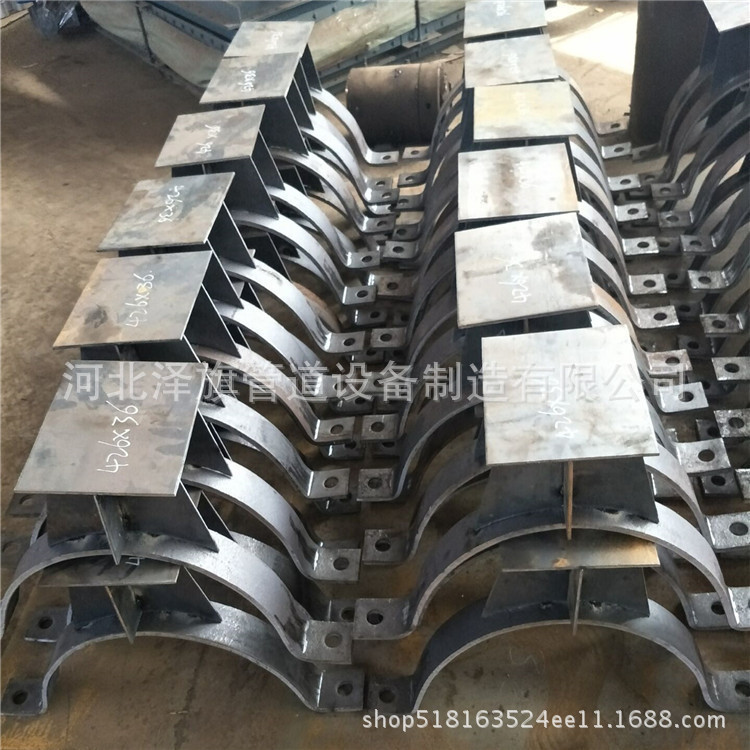

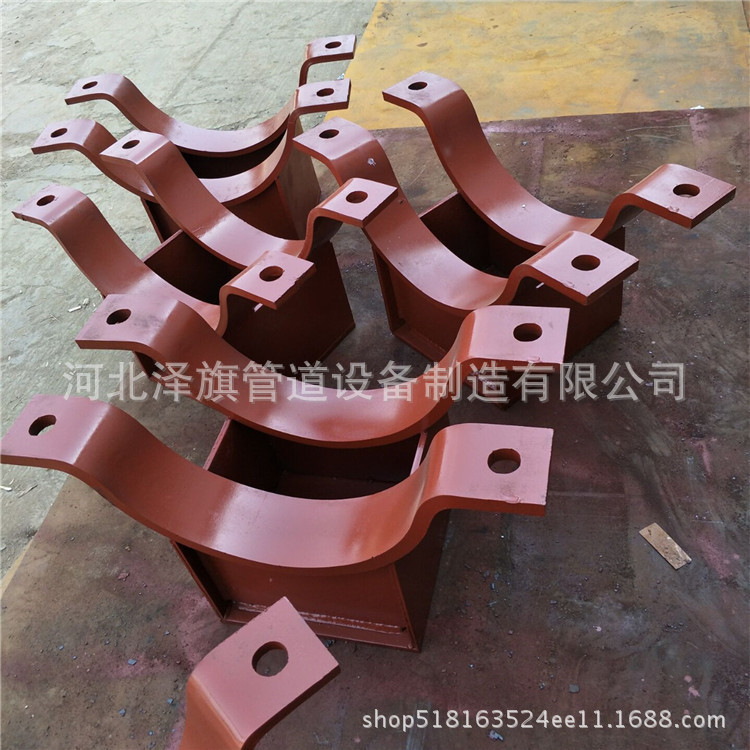

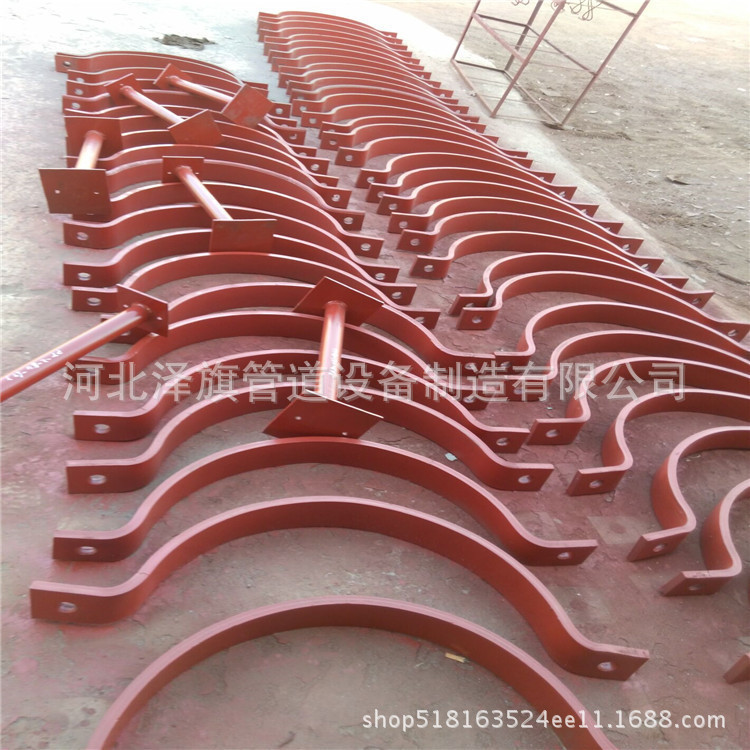

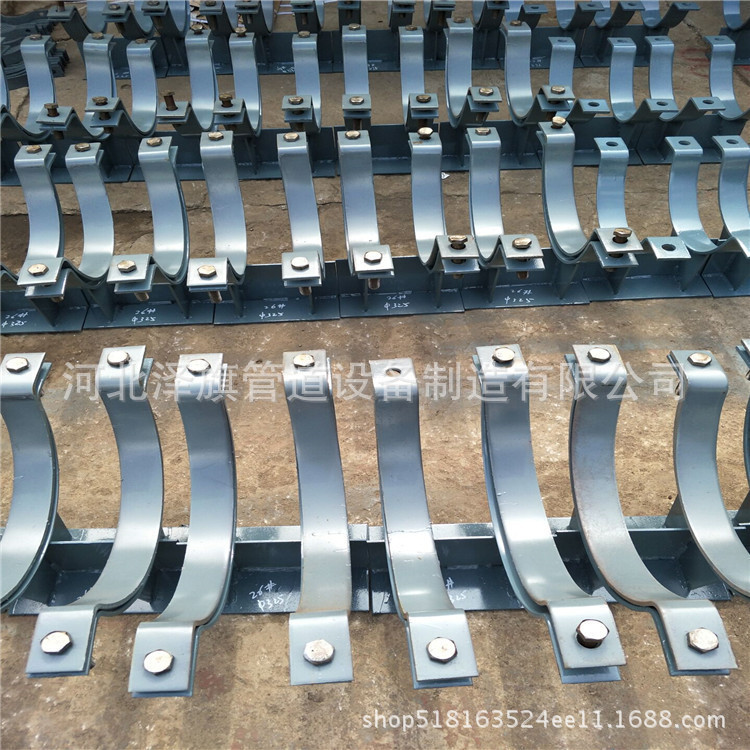

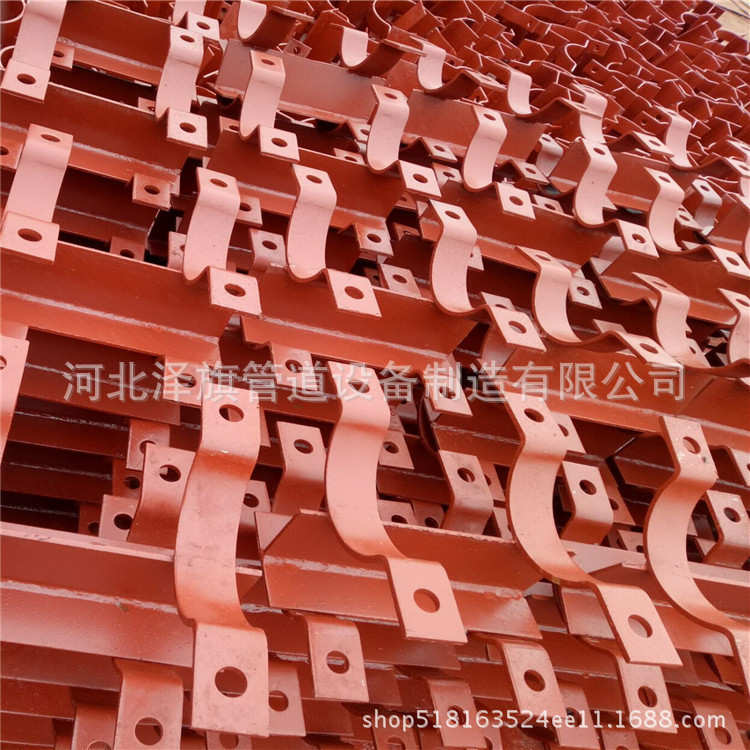

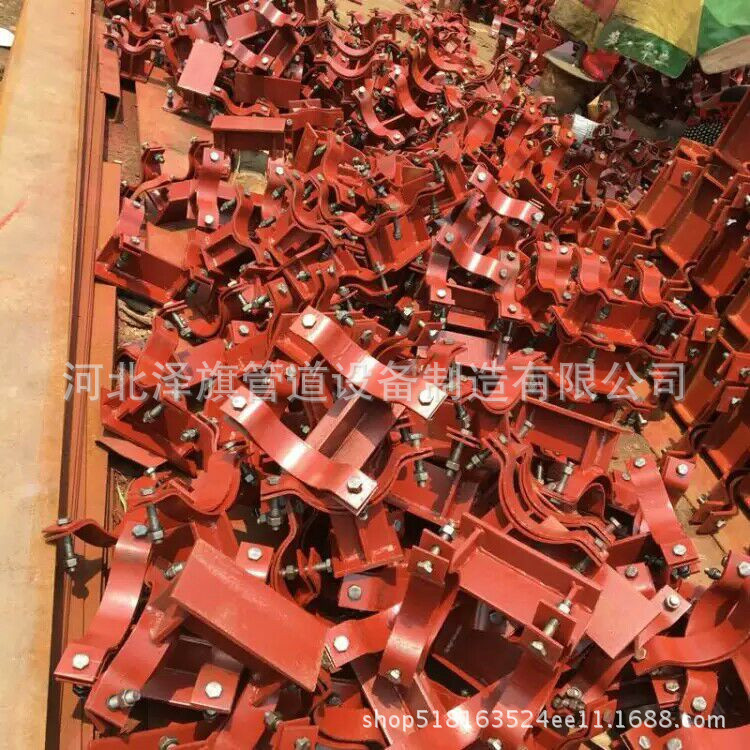

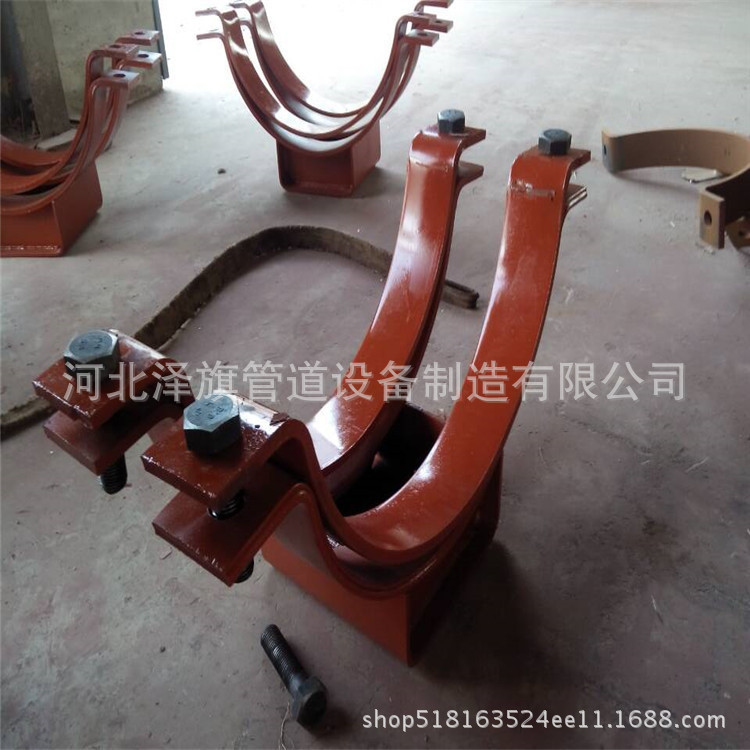

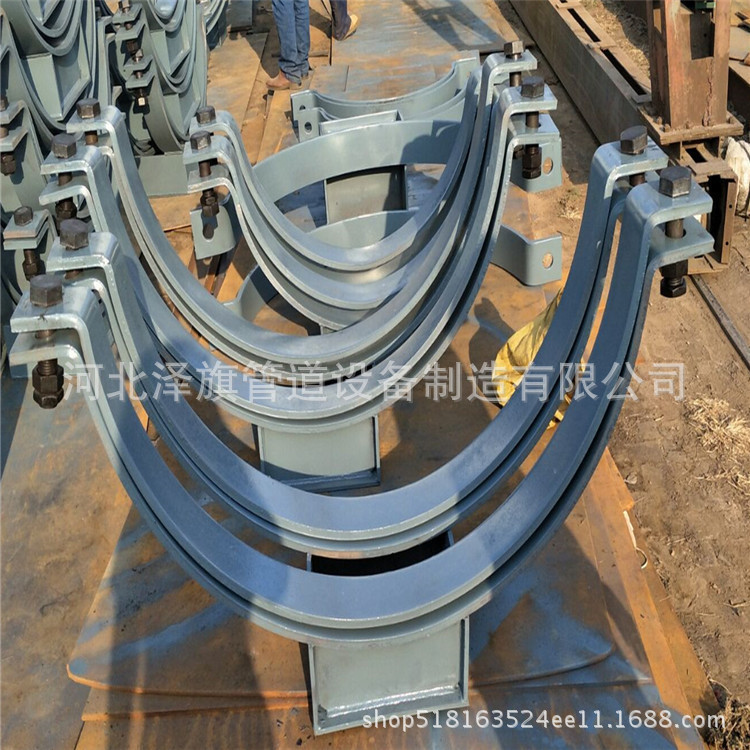

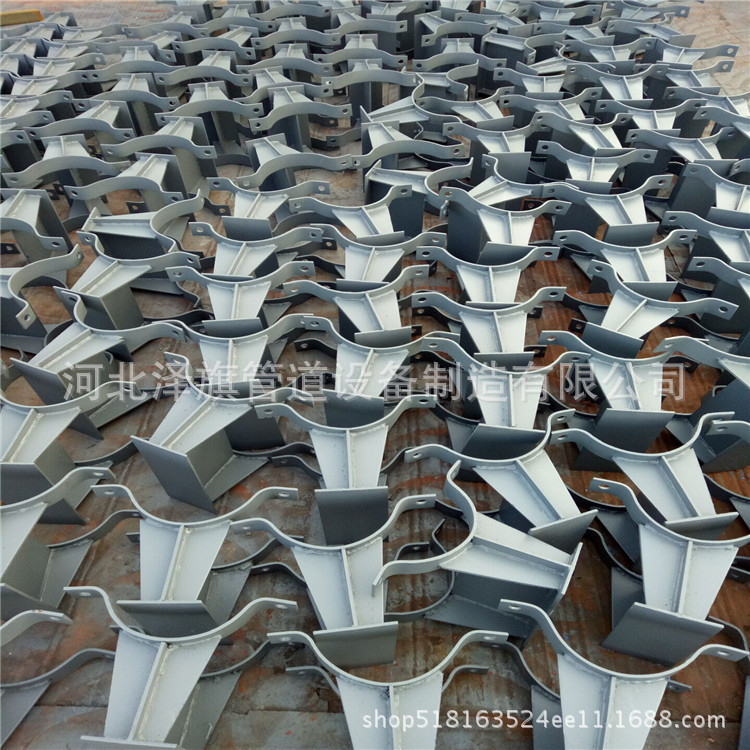

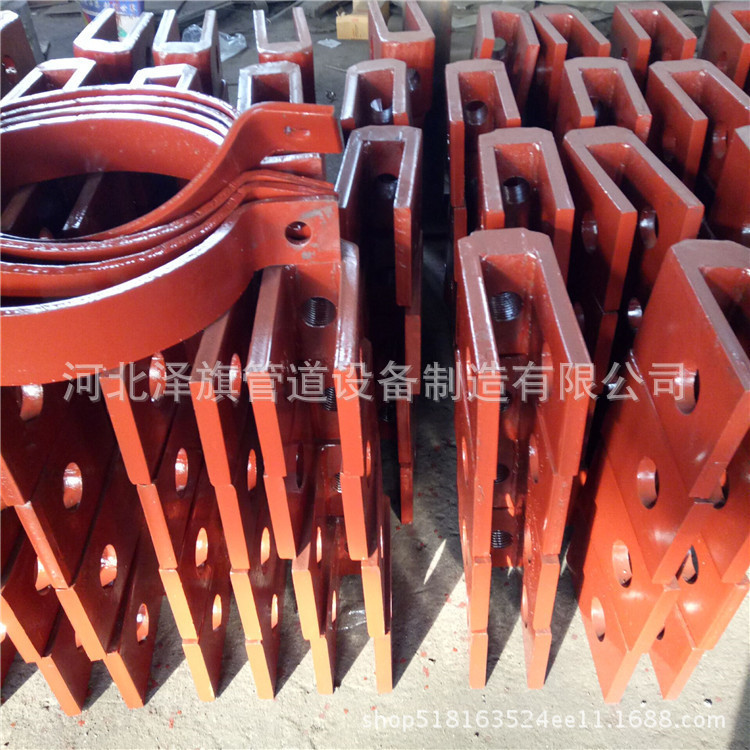

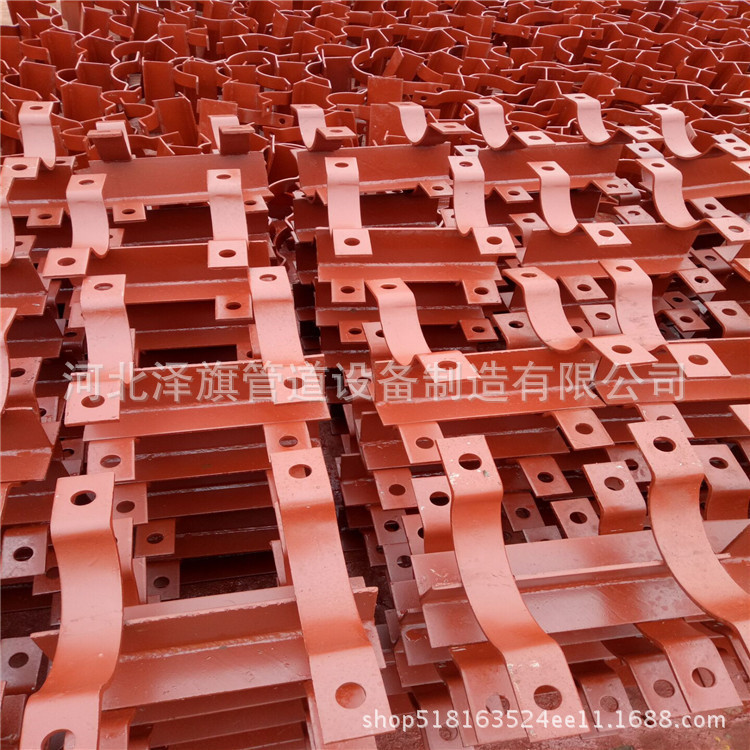

五.管夹
    1、管夹应用范围
轻型系列管夹应用于 6 种尺寸系列的普通机械压力管子，管子外径 6-102mm。
双联系列管夹应用于 5 种尺寸系列的机械压力管子，管子外径 6-42mm。
重型系列管夹应用于10 种尺寸系列的高机械压力管子，管子外径 6-406mm。
   2、管夹材料特性
密度、弯曲强度、冲击韧性、压缩强度、弹性模量、拉伸强度、耐温、颜色
  3、管夹安装程序
装配在焊接板上 装配前，为更好地确定夹的方向，建议先在固定处做好标记，后焊上焊接，嵌上管夹身的下半部分，放上需固定的管子。再放上另一半管夹身和盖板，用螺钉拧紧。 切忌直接焊接已装好管夹的底板。

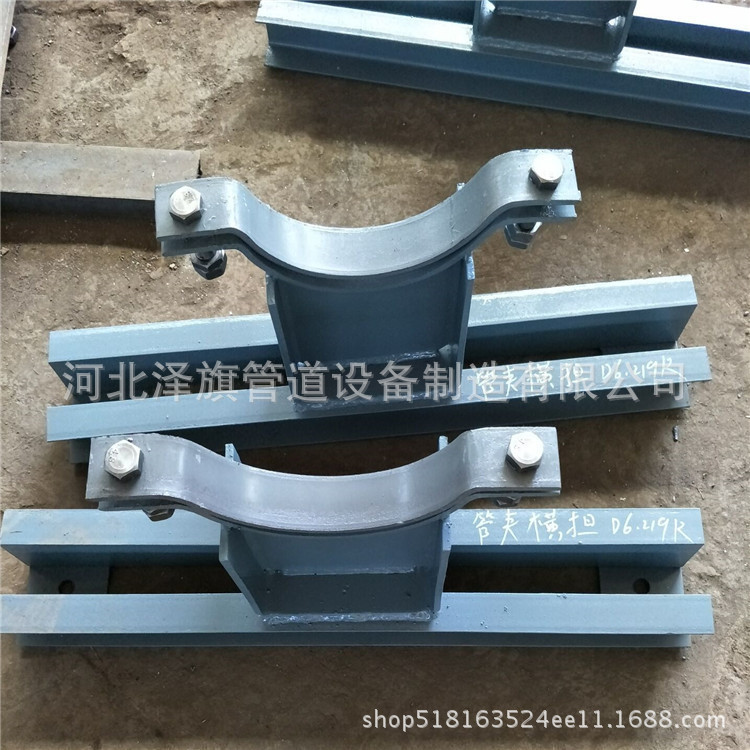

装地导轨上 ，导轨可焊在基础上，或用螺钉固定，随后将导轨螺母推入轨内，并转 90 度，将下半个管夹身嵌入螺母，放上需固定的管子，再放上上半个管管夹身和盖板，用螺钉固定。
叠起装配，导轨可焊在基础上，或用螺钉固定，先装上下半个管夹身，放上需固定的管子再放上上半个管夹身，用螺钉固定，通过防松盖板防止它转动。然后安装第二个管夹，方法同上。
弯管的装配 ，装配弯管时，应直接在弯管的前部和后部用永盛管夹固定。建议这样的支承点应为固定位置。
