15KHZ超音波模具大功率超音波模具定制超声波超音波模具

点击图片查看原图

品牌: 深圳宏大超声波技术有限公司
材质: 进口7075
频率: 15K 20K
适用范围: 超声波超音波机焊接
单价: 面议
起订: 1 套
供货总量: 99999 套
发货期限: 自买家付款之日起 2 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2024-02-24 20:14
浏览次数: 150
询价

公司基本资料信息

您还没有登录,请登录后查看详情

详细说明

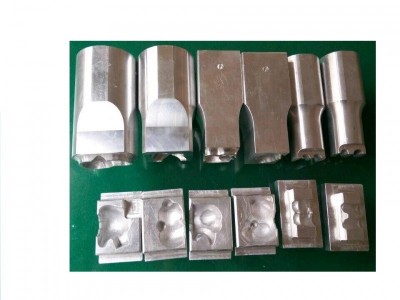

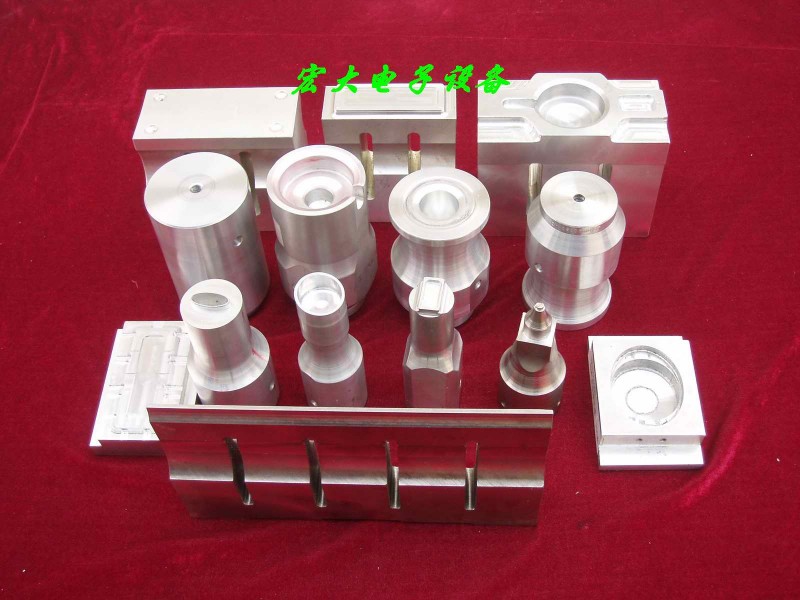

15KHZ超声波模具 20KHZ超音波模具

15KHZ超声波模具20KHZ超音波模具深圳市宏大电子设备有限公司都选用进口铝镁合金7075.频率好硬度高,经久耐用!

超声波模具的设计与制作相当重要,你可能经常会有这样的想法:超声波模具的设计和生产是非常的简单。千万不要被误导,当使用一个加工不当或是未经过调谐的焊头,将给你的生产带来昂贵的损失——它会破坏焊接效果,甚至更严重的会直接导致换能器或发生器的损坏。因此超声波模具的设计绝不像它的外形那样简单,相反需要很多的专业知识和技能——如何保证焊头能够经济的工作?如何保证焊头能够将换能器转换的机械振动能有效地传递到工件上,形成持续稳定的焊接,我们的工程师将每一个环节都考虑得非常充分。

超声波模具是超声波技术中有技术深度的一个方面。即使已经拥有几年的设计和开发经验,我们还是坚信只有通过严格的测试和质量控制才能生产出好的焊头。我们的工程师将焊头的声学特性和机械特性的结合起来,设计出客户需要的产品。

我们生产的每一套焊头和模具,不管是标准产品还是根据客户要求定制的,都是用进口的材料制成的同时经过反复的测试。焊头的外形、强度以及音频等各种参数经过多次试验,能符合为严格的标准,焊头和模具达到匹配。

1、15KHZ超声波模具20KHZ超音波模具,超声波模具的振幅参数

振幅对于需要焊接的材料来说是一个关键参数,相当于铬铁的温度,温度达不到就会熔接不上,温度过高就会使原材料烧焦或导致结构破坏而强度变差。因为每一间公司选择的换能器不同,换能器输出的振幅都有所不同,经过适配不同变比的变幅杆及焊头,能够校正焊头的工作振幅以符合要求,通常换能器的输出振幅为10—20μm,而工作振幅一般为30μm左右,变幅杆及焊头的变比同变幅杆及焊头的形状,前后面积比等因素有关,形状来说如指数型变幅、函数型变幅、阶梯型变幅等,对变比影响很大,前后面积比与总变比成正比。贵公司选用的是不同公司品牌的焊接机,简单的方法是按已工作的焊头的比例尺寸制作,能保证振幅参数的稳定

2、15KHZ超声波模具20KHZ超音波模具超声波模具频率参数

任何公司的超声波焊接机都有一个中心频率,例如20KHz、40 KHz等,焊接机的工作频率主要由换能器(Transducer)、变幅杆(Booster)、和焊头(Horn)的机械共振频率所决定,发生器的频率根据机械共振频率调整,以达到一致,使焊头工作在谐振状态,每一个部份都设计成一个半波长的谐振体。发生器及机械共振频率都有一个谐振工作范围,如一般设定为±0.5 KHz,在此范围内焊接机基本都能正常工作.我们制作每一个焊头时,都会对谐振频率作调整,要求做到谐振频率与设计频率误差小于0.1 KHZ,如 20KHz 焊头,我们焊头的频率会控制在19.90—20.10 KHz,误差为5‰

3、15KHZ超声波模具振动节点 超声波模具

焊头、变幅杆均被设计为一个工作频率的半波长谐振体,在工作状态下,两个端面的振幅大,应力小,而相当于中间位置的节点振幅为零,节点位置一般设计为固定位,但通常的固定位设计时厚度要大于3mm,或者是凹槽固定,所以固定位并不是为零振幅,这样就会引致一些叫声和一部分的能量损失,对于叫声通常用橡胶圈同其它部件隔离,或采用隔声材料进行屏蔽,能量损失在设计振幅参数时予以考虑

4、15KHZ超声波模具加工精度

15KHZ超声波焊头因为工作于高频振动情况下,应尽量保持一个对称设计,以避免声波传递的不对称性导致的不均衡应力及横向振动(我们所用于焊接的焊头利用的是超声波振动的纵向传递,对于整个谐振系统而言),不均衡振动能导致焊头发热及断裂。超声波焊接应用于不同行业对加工精度要求是不同的,对于特别薄的工件如锂离子电池极片与极耳的焊接、金箔等的包覆等对加工精度的要求非常高,我们所有的加工设备均采用数控设备(如加工中心等),这样才能保证加工出来的精度符合要求。
